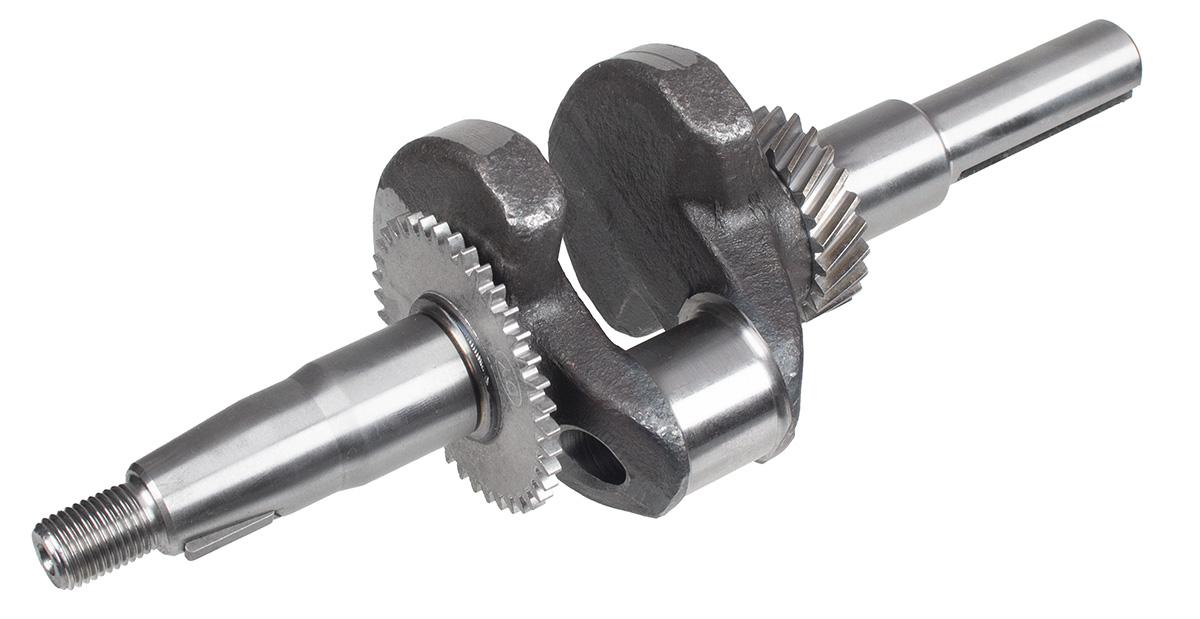

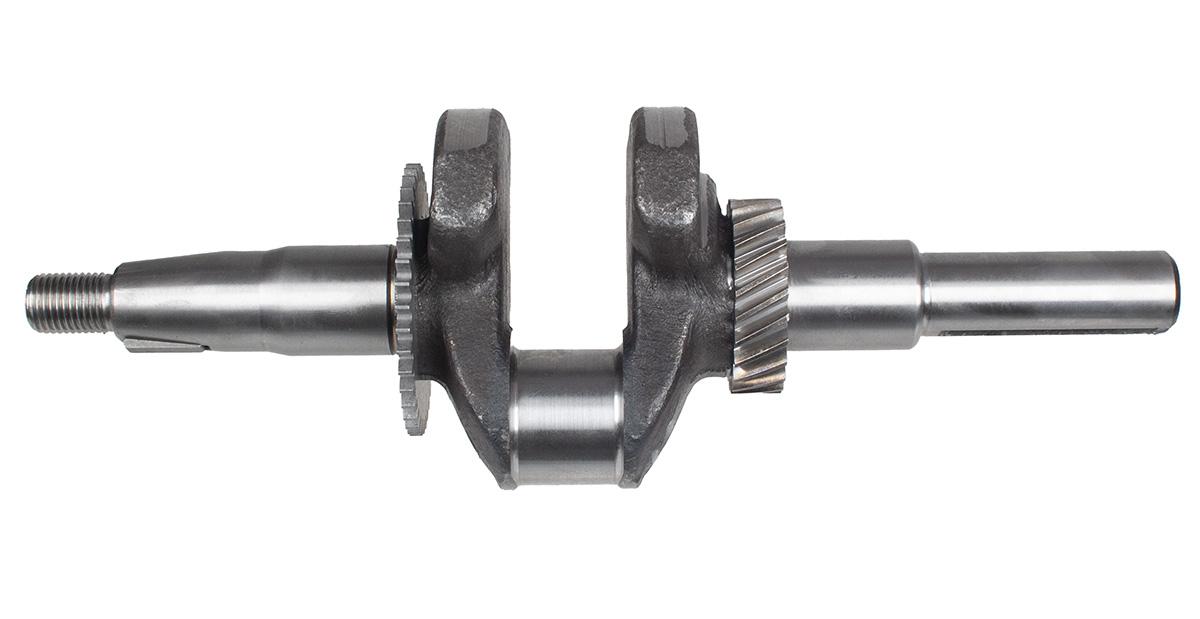

Wał korbowy Weima WM170F-2P WM170F/P średnica wyjścia wału 19,05 mm 1302000051-0000
- Wał korbowy Weima WM170F-2P / WM170F/P 19,05 mm (1302000051-0000) – oryginalna część do silników Weima WM170F. Trwały, precyzyjny wał korbowy do glebogryzarek, agregatów, pomp i zagęszczarek.
Wał korbowy Weima WM170F-2P WM170F/P o średnicy wyjścia wału 19,05 mm (kod 1302000051-0000) to wysokiej jakości, oryginalny element silnika benzynowego serii WM170F. Odpowiada za zamianę ruchu posuwisto-zwrotnego tłoka na ruch obrotowy, który następnie przekazywany jest do urządzenia roboczego – maszyny ogrodniczej, budowlanej lub rolniczej. Trwała konstrukcja, precyzyjne wykonanie czopów i zębatek oraz idealne dopasowanie do silników Weima gwarantują niezawodną pracę urządzenia nawet w najtrudniejszych warunkach.
Wał montuje się wewnątrz bloku silnika, w układzie korbowo-tłokowym, w połączeniu z korbowodem, tłokiem oraz kołem magnesowym. To kluczowy element mający bezpośredni wpływ na żywotność silnika, jego kulturę pracy i bezpieczeństwo użytkowania maszyny. Wymiana zużytego lub uszkodzonego wału korbowego na nowy model Weima WM170F-2P WM170F/P pozwala szybko przywrócić pełną sprawność silnika i uniknąć kosztownej wymiany całej jednostki napędowej.
Zastosowanie wału obejmuje szeroką gamę maszyn napędzanych silnikami Weima WM170F: glebogryzarki, agregaty prądotwórcze, motopompy, zagęszczarki, małe maszyny budowlane, odśnieżarki oraz inne urządzenia spalinowe wykorzystujące wał o średnicy wyjścia 19,05 mm. Dzięki temu jest to uniwersalny, a zarazem precyzyjnie dopasowany komponent dla użytkowników profesjonalnych i wymagających amatorów.
Wał korbowy Weima WM170F-2P WM170F/P – budowa, działanie i zastosowanie w silniku
Wał korbowy to serce układu korbowego silnika spalinowego. W modelu Weima WM170F-2P WM170F/P wykonany jest z wysokowytrzymałej stali, kształtowanej tak, aby zapewnić odpowiednią sztywność oraz odporność na zmienne obciążenia. W połączeniu z korbowodem i tłokiem zamienia ruch tłoka na ruch obrotowy, który następnie przekazywany jest na element odbioru mocy – tarczę sprzęgła, przekładnię, koło pasowe lub inne urządzenie robocze.
Dzięki precyzyjnemu wykonaniu zapewnia:
- stabilną pracę silnika przy wysokich obrotach,
- redukcję wibracji i hałasu,
- niższe zużycie współpracujących elementów (łożysk, korbowodu, tłoka).
W praktycznym zastosowaniu wał znajdziemy wszędzie tam, gdzie stosowany jest silnik Weima WM170F – np. w glebogryzarkach ogrodowych pracujących na ciężkich glebach, w agregatach prądotwórczych zasilających dom, warsztat lub plac budowy, a także w zagęszczarkach i małych przecinarkach jezdnych pracujących w trudnych warunkach terenowych.
Precyzyjne parametry techniczne wału korbowego – idealne dopasowanie do silnika
Precyzyjna obróbka i ściśle zachowane wymiary czopów wału korbowego są kluczowe dla prawidłowego montażu oraz bezawaryjnej pracy silnika. Model Weima WM170F-2P WM170F/P wyróżnia się dokładnie określonymi parametrami, które pozwalają szybko zweryfikować jego kompatybilność z posiadanym silnikiem:
- Końcówka odbioru mocy: walec
- Długość całkowita wału: 259 mm
- Długość czopa – strona koła magnesowego (od zębatki): 85,5 mm
- Długość czopa – strona odbioru mocy (od zębatki): 89 mm
- Długość miejsca mocowania elementu odbioru mocy: 58 mm
- Średnica czopa do mocowania elementu odbioru mocy: 19,05 mm
- Szerokość czopa korbowodu: 20 mm
- Średnica czopa korbowodu: 30 mm
- Wymiary opakowania: długość 266 mm, szerokość 93 mm, wysokość 86 mm
- Masa produktu: ok. 1720 g
- Kod produktu / numer katalogowy: 1302000051-0000
- Kod EAN: 5906434035982
Zastosowanie dokładnie takich parametrów ma znaczenie praktyczne. Dla użytkownika oznacza to:
- łatwą identyfikację części przy zamówieniu zamiennika,
- brak konieczności przeróbek przy montażu,
- pewność prawidłowego spasowania z łożyskami, uszczelniaczami i korbowodem,
- zmniejszone ryzyko uszkodzeń wynikających z niewłaściwego dopasowania elementów.
W codziennej eksploatacji, np. podczas intensywnej pracy glebogryzarki w sezonie wiosennym albo w trakcie wielogodzinnej pracy agregatu prądotwórczego, właściwe dopasowanie i wytrzymałość wału korbowego przekładają się bezpośrednio na brak niespodziewanych przestojów i dłuższą żywotność całej maszyny.
Trwałość, niezawodność i korzyści z wymiany wału korbowego Weima WM170F-2P
Wymiana zużytego wału korbowego na nowy element Weima WM170F-2P WM170F/P to inwestycja w długą i bezproblemową eksploatację silnika. Zużyty wał może powodować nadmierne luzy, hałas, spadek mocy, a w skrajnym przypadku – poważne uszkodzenia jednostki napędowej. Nowy, fabrycznie dopasowany wał pozwoli przywrócić nominalne osiągi silnika i zapewni:
- Wyższą kulturę pracy: mniejsze drgania i wibracje, co wpływa na komfort użytkownika oraz trwałość całej maszyny.
- Stabilną moc i łatwiejszy rozruch: równomierne przekazywanie energii z tłoka na wał przekłada się na lepszą reakcję silnika pod obciążeniem.
- Ograniczenie zużycia innych części: brak nadmiernych luzów zmniejsza obciążenia łożysk, korbowodu, tłoka i uszczelniaczy.
Przykładowe codzienne zastosowania, w których solidny wał korbowy robi realną różnicę:
- Gospodarstwo domowe i ogród: glebogryzarka z silnikiem Weima WM170F po wymianie wału pracuje stabilniej, dzięki czemu łatwiej jest uprawiać ciężkie i zwięzłe gleby bez ryzyka nagłego zgaśnięcia silnika.
- Warsztat i plac budowy: agregat prądotwórczy z nowym wałem utrzymuje stałe obroty, stabilizując napięcie zasilające elektronarzędzia i sprzęt pomiarowy.
- Usługi komunalne: odśnieżarka lub zamiatarka z silnikiem Weima po regeneracji układu korbowego sprawniej radzi sobie z długą, ciągłą pracą w sezonie zimowym lub jesiennym.
Łatwy montaż, kompatybilność i praktyczne wskazówki dla użytkownika
Wał korbowy Weima WM170F-2P WM170F/P został zaprojektowany tak, aby jego montaż był możliwie prosty dla serwisanta lub doświadczonego użytkownika. Dokładnie oznaczone czopy, zębatki oraz miejsce na koło magnesowe ułatwiają prawidłowe ustawienie wału względem reszty elementów silnika.
Przy wymianie wału warto:
- sprawdzić stan łożysk głównych i korbowodu – często wymienia się je razem z wałem,
- dokładnie oczyścić korpus silnika z opiłków i resztek zużytego oleju,
- zastosować świeży olej silnikowy o zalecanej lepkości,
- upewnić się, że czop wyjściowy wału (średnica 19,05 mm) jest odpowiednio dopasowany do sprzęgła, koła pasowego lub innego elementu odbioru mocy.
W praktyce wymiana wału powinna być wykonywana w warunkach warsztatowych, z zachowaniem zasad czystości i prawidłowego dokręcania śrub zgodnie z zaleceniami producenta silnika. Dzięki temu nowy wał korbowy będzie pracował długo i bezawaryjnie.
Zastosowanie wału korbowego Weima WM170F-2P w różnych typach maszyn
Silniki Weima WM170F, do których przeznaczony jest ten wał korbowy, znajdują zastosowanie w wielu popularnych urządzeniach napędzanych silnikami spalinowymi małej mocy. Oznacza to, że jeden, odpowiednio dobrany wał może przywrócić do pełnej sprawności kilka typów maszyn w gospodarstwie lub firmie.
Typowe przykłady zastosowania:
- Maszyny ogrodnicze: glebogryzarki, aeratory, wertykulatory, kosiarki bijakowe – wszędzie tam, gdzie liczy się niezawodny napęd i duża odporność na zmienne obciążenia, np. przy pracy w zarośniętym, nierównym terenie.
- Urządzenia budowlane: zagęszczarki gruntu, małe walce, przecinarki do betonu, zacieraczki do betonu – silnik z nowym wałem lepiej znosi długotrwałą pracę i nagłe zmiany obciążenia podczas zagęszczania czy cięcia.
- Sprzęt komunalny i gospodarczy: odśnieżarki, zamiatarki, małe traktorki robocze, pompy spalinowe – prawidłowo pracujący wał zapewnia płynne przeniesienie mocy w każdych warunkach atmosferycznych.
Dzięki temu zakup wału korbowego Weima WM170F-2P WM170F/P jest szczególnie korzystny dla:
- warsztatów serwisujących sprzęt ogrodniczy i budowlany,
- firm wypożyczających maszyny spalinowe,
- rolników, ogrodników i właścicieli dużych posesji, którzy intensywnie eksploatują swoje maszyny.
Specyfikacja techniczna wału korbowego Weima WM170F-2P WM170F/P
Poniżej zestawiono wszystkie kluczowe dane techniczne produktu, pomocne przy doborze części zamiennej:
- Przeznaczenie: silniki benzynowe Weima serii WM170F / WM170F-2P / WM170F/P
- Rodzaj elementu: wał korbowy z zębatką rozrządu i końcówką odbioru mocy – walec
- Długość całkowita wału: 259 mm
- Długość czopa po stronie koła magnesowego (od zębatki): 85,5 mm
- Długość czopa po stronie odbioru mocy (od zębatki): 89 mm
- Długość miejsca mocowania elementu odbioru mocy: 58 mm
- Średnica czopa do mocowania elementu odbioru mocy: 19,05 mm
- Szerokość czopa korbowodu: 20 mm
- Średnica czopa korbowodu: 30 mm
- Masa wału: ok. 1,72 kg
- Wymiary opakowania: 266 × 93 × 86 mm
- Numer katalogowy: 1302000051-0000
- Kod EAN: 5906434035982
Tak szczegółowa specyfikacja ułatwia porównanie z oryginalnym wałem stosowanym w silniku oraz dobór części w przypadku braku oznaczeń na uszkodzonym elemencie. Dzięki temu użytkownik lub serwis może mieć pewność, że zamawiana część będzie odpowiednia.
FAQ – najczęściej zadawane pytania o wał korbowy Weima WM170F-2P WM170F/P
1. Do jakich silników pasuje ten wał korbowy?
Wał korbowy przeznaczony jest przede wszystkim do silników benzynowych Weima serii WM170F, w tym wersji WM170F-2P oraz WM170F/P. Przed zakupem warto porównać wymiary czopów i długość wału z posiadanym silnikiem.
2. Jaka jest średnica wyjściowa wału odbioru mocy?
Średnica czopa wyjściowego, na który montowany jest element odbioru mocy (np. sprzęgło, koło pasowe), wynosi 19,05 mm.
3. Czy mogę wymienić wał samodzielnie?
Wymiana wału korbowego wymaga rozpołowienia silnika, demontażu korbowodu, koła magnesowego i układu rozrządu. Zalecane jest przeprowadzenie tej operacji w serwisie lub przez osobę z doświadczeniem w naprawie silników spalinowych.
4. Na co zwrócić uwagę przy montażu nowego wału?
Należy zwrócić uwagę na czystość wnętrza silnika, prawidłowe osadzenie łożysk, odpowiednie dokręcenie śrub korbowodu oraz właściwe ustawienie rozrządu i koła magnesowego. Warto również zastosować nowe uszczelniacze i świeży olej silnikowy.
5. Jakie są objawy zużycia lub uszkodzenia wału korbowego?
Do typowych objawów należą: głośna praca silnika, metaliczne stuki, wyczuwalne luzy na korbowodzie, spadek mocy, problemy z utrzymaniem obrotów, a w skrajnym przypadku zatarcie silnika. W takich sytuacjach zalecana jest wymiana wału wraz z elementami współpracującymi.
6. Czy wał jest dostarczany z dodatkowymi akcesoriami?
Produkt stanowi kompletny wał korbowy z zamontowanymi zębatkami. Łożyska, uszczelniacze czy inne elementy montażowe należy zamawiać osobno, zgodnie z potrzebami konkretnego silnika.
7. Jak zapakowany jest wał na czas transportu?
Wał korbowy dostarczany jest w solidnym opakowaniu o wymiarach ok. 266 × 93 × 86 mm, które chroni element przed uszkodzeniami mechanicznymi w trakcie wysyłki. Produkt o masie około 1,72 kg jest zabezpieczony przed korozją i wstrząsami.
