Panel sterowania Cedrus Agregat Diesel CEDDG7E-3F 700143
- Oryginalny panel sterowania Cedrus 700143 do agregatu Diesel CEDDG7E-3F – kompletna płyta frontowa z gniazdami 230/400 V, wyświetlaczem LCD, zabezpieczeniami i wiązką przewodów, gwarantująca bezpieczną, niezawodną pracę agregatu.
Panel sterowania Cedrus Agregat Diesel CEDDG7E-3F 700143 – niezawodne serce Twojego agregatu
Panel sterowania Cedrus Agregat Diesel CEDDG7E-3F 700143 to oryginalna część zamienna przeznaczona do trójfazowego agregatu prądotwórczego Diesel Cedrus CEDDG7E-3F. Umożliwia pełną kontrolę pracy agregatu, wygodny rozruch, monitorowanie parametrów oraz bezpieczne podłączenie odbiorników jednofazowych i trójfazowych. To kompleksowy moduł sterujący, który łączy funkcje zabezpieczeniowe, pomiarowe i eksploatacyjne w jednym, czytelnie opisanym panelu.
Co to jest panel sterowania Cedrus Agregat Diesel CEDDG7E-3F 700143?

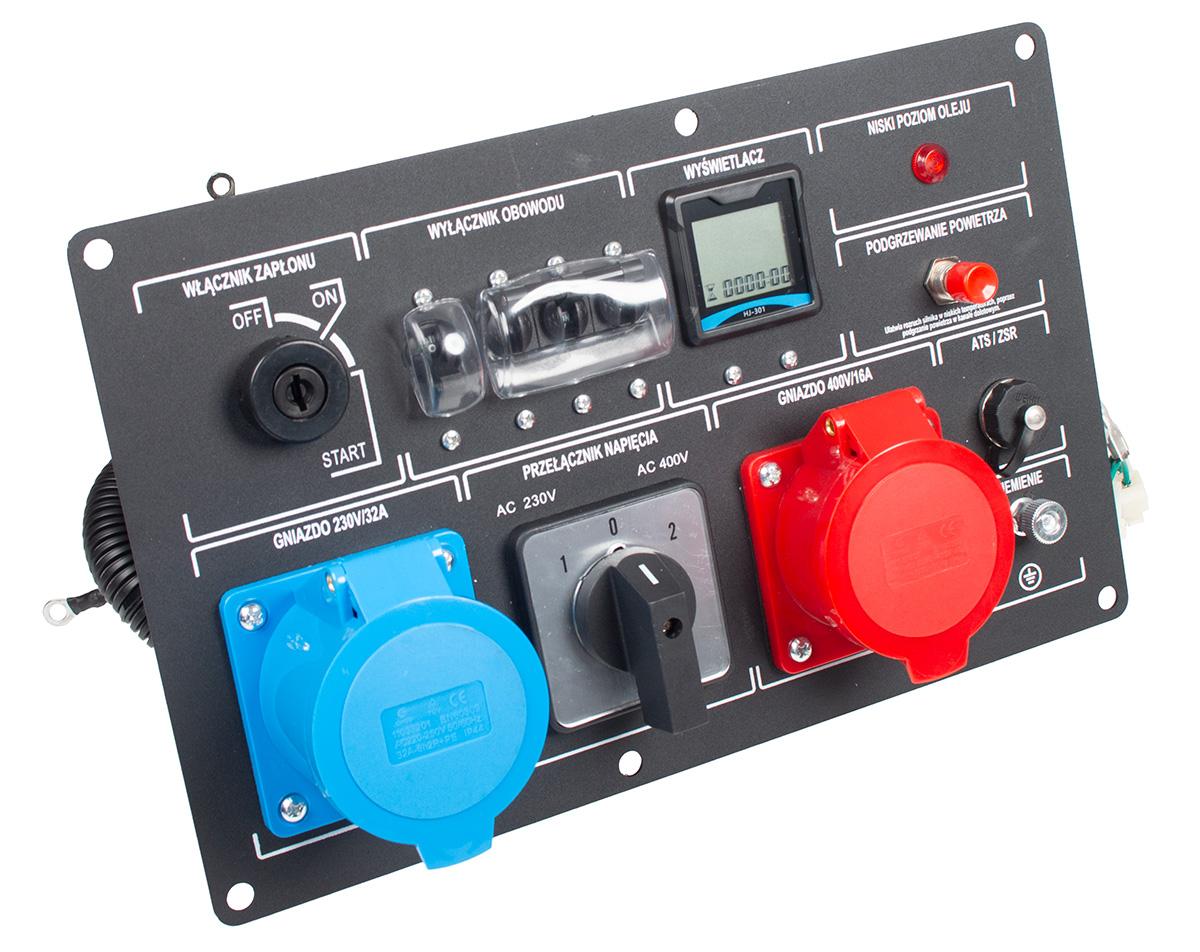

Panel sterowania Cedrus CEDDG7E-3F 700143 to kompletna płyta czołowa z osprzętem elektrycznym oraz wiązką przewodów, dedykowana do agregatu prądotwórczego Cedrus Diesel CEDDG7E-3F. Na panelu znajdują się m.in.:
- włącznik zapłonu z pozycją START,
- wyłącznik obwodu (główny bezpiecznik),
- przełącznik napięcia AC 230V / AC 400V,
- gniazdo 230 V / 32 A,
- gniazdo 400 V / 16 A (trójfazowe),
- czytelny wyświetlacz LCD z licznikiem motogodzin i podstawowymi informacjami o pracy agregatu,
- kontrolka niskiego poziomu oleju,
- przycisk podgrzewania powietrza (ułatwienie rozruchu w niskich temperaturach),
- złącza ATS / ZSR (do współpracy z układem automatyki sieć–agregat),
- zacisk uziemienia.
Dzięki temu panel stanowi centralny punkt zarządzania agregatem – od uruchomienia, przez bieżącą eksploatację, po kontrolę bezpieczeństwa. Wszystkie elementy zostały rozmieszczone w intuicyjny sposób, opisane w języku polskim i zabezpieczone przed uszkodzeniami mechanicznymi w warunkach pracy na budowie czy w warsztacie.
Gdzie montuje się panel sterowania Cedrus Agregat Diesel CEDDG7E-3F 700143?
Panel sterowania Cedrus 700143 montowany jest w przedniej części obudowy agregatu prądotwórczego Diesel Cedrus CEDDG7E-3F. Płyta ma fabrycznie przygotowane otwory montażowe dopasowane do konstrukcji tego konkretnego modelu agregatu. Dzięki temu montaż jest szybki i nie wymaga wiercenia ani dodatkowych przeróbek.

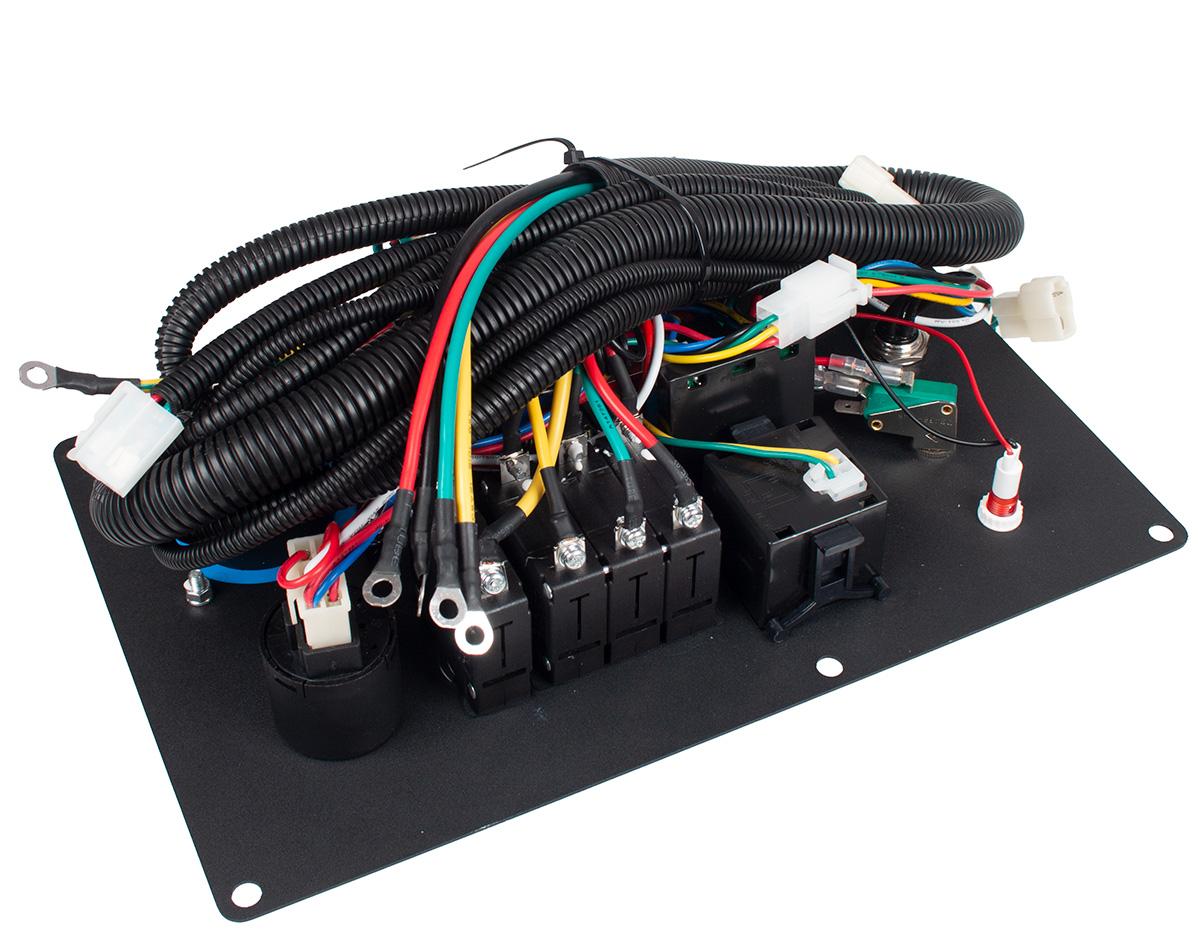

Z tyłu panelu znajduje się kompletna wiązka przewodów zakończona fabrycznymi złączami, które łączy się z instalacją elektryczną agregatu. Taka konstrukcja znacznie skraca czas wymiany uszkodzonego modułu – wystarczy odkręcić stary panel, odłączyć kostki, a następnie przykręcić nowy panel sterowania i podłączyć wtyczki zgodnie z fabrycznymi złączami.
Typowe zastosowania miejsca montażu:
- Stacjonarne zespoły prądotwórcze – w agregatach służących jako stałe źródło zasilania awaryjnego budynków, sklepów czy serwerowni.
- Agregaty mobilne na budowie – montaż w przenośnych jednostkach zasilających elektronarzędzia, oświetlenie i maszyny budowlane.
- Agregaty serwisowe – w jednostkach wykorzystywanych przez firmy serwisowe i instalatorskie do prac terenowych.
Zastosowanie panelu sterowania Cedrus Agregat Diesel CEDDG7E-3F 700143 w codziennej pracy
Panel sterowania Cedrus 700143 został zaprojektowany jako fabryczny moduł do agregatu Diesel CEDDG7E-3F, jednak jego funkcje odpowiadają wymaganiom użytkowników w wielu branżach. Dzięki bogatemu wyposażeniu oraz czytelnemu oznakowaniu idealnie sprawdza się w miejscach, gdzie liczy się niezawodność i bezpieczeństwo zasilania.
- Budownictwo i prace terenowe – obsługa narzędzi 230 V (mieszarki, wiertarki, piły, oświetlenie) oraz odbiorników trójfazowych 400 V (betoniarki, sprężarki) dzięki dwóm oddzielnym gniazdom o dużym prądzie znamionowym.
- Rolnictwo i gospodarstwa – zasilanie silników trójfazowych, systemów pompowych, suszarni zboża oraz urządzeń warsztatowych bezpośrednio z agregatu sterowanego z panela Cedrus.
- Sklepy, magazyny, biura – panel współpracujący z automatyką ATS/ZSR może zapewnić szybkie przełączenie zasilania z sieci energetycznej na agregat, minimalizując przerwy w pracy kas fiskalnych, drukarek, komputerów i oświetlenia.
- Serwis i wynajem sprzętu – czytelny, solidnie wykonany panel zwiększa komfort użytkowników wypożyczających agregat, redukuje ryzyko błędów i przyspiesza instruktaż obsługi.
Panel sterowania Cedrus Agregat Diesel CEDDG7E-3F 700143 – kluczowe funkcje i korzyści dla użytkownika
Wybierając oryginalny panel sterowania Cedrus, zyskujesz szereg istotnych korzyści, które bezpośrednio przekładają się na bezpieczeństwo, wygodę i niezawodność pracy agregatu:
1. Pełna kontrola nad agregatem
- Intuicyjny włącznik zapłonu – kluczykowy włącznik z funkcją START eliminuje przypadkowe uruchomienie i ułatwia obsługę nawet niedoświadczonym użytkownikom.
- Wyłącznik obwodu – zabezpiecza instalację i odbiorniki przed skutkami przeciążenia lub zwarcia, wydłużając żywotność urządzeń podłączonych do agregatu.
- Przełącznik napięcia 230/400 V – szybkie dopasowanie sposobu pracy agregatu do aktualnie używanych odbiorników energii elektrycznej.
2. Wysoki poziom bezpieczeństwa
- Kontrolka niskiego poziomu oleju – wyraźny sygnał ostrzegawczy pozwala w porę uzupełnić olej i chroni silnik Diesla przed zatarciem.
- Wyłącznik główny – umożliwia natychmiastowe odłączenie zasilania w sytuacji awaryjnej.
- Zacisk uziemienia – pozwala poprawnie uziemić agregat, redukując ryzyko porażenia prądem i zakłóceń w pracy wrażliwych urządzeń.
3. Komfort eksploatacji i serwisu
- Wyświetlacz LCD – odczyt motogodzin ułatwia planowanie przeglądów i wymian eksploatacyjnych (olej, filtry), co wydłuża żywotność całego zespołu prądotwórczego.
- Podgrzewanie powietrza – przycisk podgrzewania znacznie ułatwia rozruch zimnego silnika w warunkach niskich temperatur.
- Kompletna wiązka przewodów – fabrycznie przygotowane złącza skracają czas montażu i zmniejszają ryzyko błędnego podłączenia.
Trwałość, jakość i niezawodność – dlaczego warto wybrać oryginalny panel Cedrus CEDDG7E-3F 700143?
Panel sterowania Cedrus Agregat Diesel CEDDG7E-3F 700143 jest oryginalną częścią producenta agregatu, co zapewnia pełną kompatybilność mechaniczną i elektryczną z urządzeniem. Solidna płyta frontowa, odporne na uszkodzenia mechaniczne gniazda oraz zabezpieczone przewody gwarantują długi okres bezawaryjnej pracy nawet w wymagających warunkach budowlanych czy przemysłowych.
Odpowiednia jakość zastosowanych podzespołów (przełączniki, gniazda, wyświetlacz, wiązka kabli) zmniejsza ryzyko awarii i nieplanowanych przestojów – to realna oszczędność czasu i pieniędzy, szczególnie tam, gdzie agregat jest podstawowym źródłem zasilania. Wybierając oryginalny panel, unikasz problemów z dopasowaniem zamienników, a także z ewentualną utratą gwarancji na urządzenie.
Dane techniczne i wymiary logistyczne panelu Cedrus 700143
Poniższe parametry ułatwią planowanie transportu oraz montażu:
- Przeznaczenie: agregat prądotwórczy Diesel Cedrus CEDDG7E-3F (wersja trójfazowa)
- Typ części: oryginalny panel sterowania z wiązką przewodów
- Gniazda wyjściowe: 1 × 230 V / 32 A, 1 × 400 V / 16 A
- Wyposażenie dodatkowe: wyłącznik zapłonu, wyłącznik obwodu, przełącznik napięcia 230/400 V, wyświetlacz LCD, kontrolka niskiego poziomu oleju, przycisk podgrzewania powietrza, złącza ATS/ZSR, zacisk uziemienia
- Długość opakowania: 402 mm
- Szerokość opakowania: 322 mm
- Wysokość opakowania: 230 mm
- Masa brutto: 3380 g
- Kod producenta / systemowy: 700143
- Kod EAN: 5906434136320
Kompaktowe wymiary i pełne wyposażenie panelu sprawiają, że jest to gotowe rozwiązanie zarówno do fabrycznego montażu, jak i szybkiej wymiany serwisowej w agregacie użytkowanym na co dzień.
Praktyczne przykłady zastosowania panelu sterowania Cedrus CEDDG7E-3F 700143
- Firma budowlana – agregat Cedrus z tym panelem zasila jednocześnie oświetlenie LED 230 V i betoniarkę 400 V. Operator może jednym ruchem przełączać tryb pracy, kontrolować czas pracy maszyny oraz szybko odłączyć zasilanie w razie potrzeby.
- Gospodarstwo rolne – podczas przerw w zasilaniu sieciowego agregat z panelem Cedrus utrzymuje pracę systemu pojenia zwierząt, wentylacji oraz chłodni. Kontrolka oleju pozwala zapobiec uszkodzeniom silnika przy długotrwałej pracy.
- Magazyn i sklep – dzięki złączom ATS/ZSR panel umożliwia współpracę agregatu z automatyką przełączającą zasilanie. W razie awarii sieci agregat włącza się automatycznie, a panel nadzoruje pracę i informuje obsługę o stanie urządzenia.
Najczęściej zadawane pytania (FAQ)
Do jakiego agregatu pasuje panel sterowania Cedrus 700143?
Panel jest przeznaczony do agregatu prądotwórczego Diesel Cedrus CEDDG7E-3F (wersja trójfazowa). Stosowanie w innych modelach lub markach może wymagać przeróbek instalacji i nie jest zalecane.
Czy panel sterowania jest kompletny i gotowy do montażu?
Tak. Panel dostarczany jest jako kompletna płyta frontowa z zamontowanymi gniazdami, przełącznikami, wyświetlaczem oraz fabryczną wiązką przewodów zakończoną złączami. W większości przypadków wystarczy odkręcić stary panel i w jego miejsce zamontować nowy, podłączając odpowiednie wtyczki.
Czy potrzebuję elektryka do wymiany panelu sterowania?
Chociaż panel posiada fabryczne złącza, ze względu na pracę z napięciem 230/400 V zaleca się, aby montaż i podłączenie wykonane zostały przez osobę z odpowiednimi uprawnieniami elektrycznymi. Zapewnia to bezpieczeństwo użytkowania oraz zgodność z przepisami.
Czy panel ma zabezpieczenia przed przeciążeniem?
Tak. Na panelu znajduje się wyłącznik obwodu pełniący funkcję zabezpieczenia nadprądowego. W przypadku przeciążenia instalacji wyłącznik odcina zasilanie, chroniąc zarówno agregat, jak i podłączone do niego urządzenia.
Czy panel współpracuje z automatyką przełączającą zasilanie (ATS/ZSR)?
Panel wyposażony jest w złącza oznaczone ATS/ZSR, co umożliwia współpracę z odpowiednim modułem automatyki przełączającej zasilanie między siecią energetyczną a agregatem. Dokładny sposób podłączenia powinien być zgodny z instrukcją agregatu i wymogami instalacji.
Jak dbać o panel, aby służył jak najdłużej?
Należy unikać zalania wodą, chronić panel przed uderzeniami mechanicznymi oraz regularnie kontrolować stan gniazd i połączeń. W razie zabrudzenia wystarczy przetrzeć powierzchnię miękką, lekko wilgotną ściereczką, unikając agresywnych środków chemicznych.
