Moduł zapłonowy Rato silnik R60i 30400-Z900110-00A0
- Moduł zapłonowy Rato R60i 30400-Z900110-00A0 – oryginalna cewka zapłonowa z przewodem WN i fajką świecy. Gwarantuje mocną iskrę, łatwy rozruch i stabilną pracę silnika w maszynach ogrodniczych i budowlanych.
Moduł zapłonowy Rato silnik R60i 30400-Z900110-00A0 – pewny zapłon Twojego silnika
Moduł zapłonowy Rato silnik R60i 30400-Z900110-00A0 to wysokiej jakości cewka zapłonowa z przewodem wysokiego napięcia i fajką świecy, przeznaczona do nowoczesnych silników Rato serii R60i. Odpowiada za wygenerowanie mocnej iskry w odpowiednim momencie cyklu pracy silnika, co gwarantuje łatwy rozruch, stabilną pracę jednostki napędowej oraz mniejsze zużycie paliwa. Produkt sygnowany jest symbolem 30400-Z900110-00A0 i oznaczeniem EAN 5906434075346.
Część została zaprojektowana jako element oryginalnego układu zapłonowego i stanowi idealne rozwiązanie serwisowe w przypadku utraty iskry, problemów z odpalaniem lub przerywania pracy silnika. Dzięki solidnemu wykonaniu oraz odporności na drgania i niekorzystne warunki środowiskowe, moduł sprawdzi się zarówno w intensywnie eksploatowanych maszynach budowlanych, jak i w urządzeniach ogrodniczych użytkowanych sezonowo.
Co to jest moduł zapłonowy Rato silnik R60i 30400-Z900110-00A0?

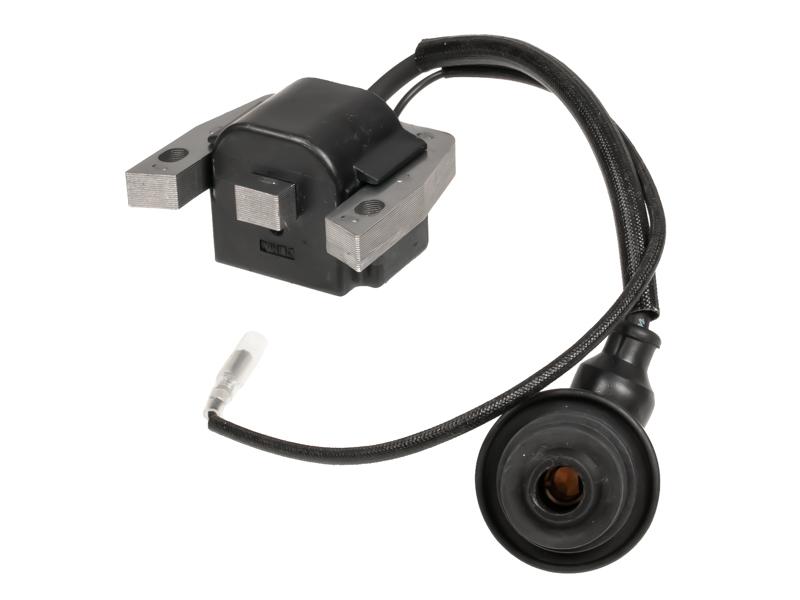

Moduł zapłonowy Rato R60i 30400-Z900110-00A0 to zintegrowany zespół cewki wysokiego napięcia (magneto) z przewodem WN oraz fajką świecy zapłonowej. Współpracuje on z magnesami umieszczonymi na kole zamachowym silnika. Podczas obrotu wału korbowego, w rdzeniu cewki indukuje się impuls elektryczny o wysokim napięciu, który zostaje przekazany do świecy, powodując zapłon mieszanki paliwowo–powietrznej w komorze spalania.
Moduł jest fabrycznie ekranowany i zabezpieczony przed wilgocią, kurzem oraz wstrząsami. Zastosowanie wysokiej klasy materiałów izolacyjnych chroni uzwojenia cewki przed przebiciem nawet przy długotrwałej pracy silnika pod obciążeniem. Zintegrowana fajka świecy zapewnia stabilne połączenie ze świecą zapłonową i ogranicza ryzyko utraty iskry wskutek luzów lub korozji styków.
W praktyce moduł zapłonowy jest sercem całego układu zapłonowego – od jego sprawności zależy czy silnik w ogóle zaskoczy. Awaria cewki objawia się zazwyczaj brakiem iskry, przerywaniem zapłonu, szarpaniem podczas przyspieszania lub gaśnięciem silnika przy nagłym obciążeniu.
Gdzie montuje się moduł zapłonowy Rato R60i 30400-Z900110-00A0 i jak wygląda wymiana?
Moduł zapłonowy w silniku Rato R60i montuje się bezpośrednio przy kole zamachowym – na boku cylindra lub na specjalnym uchwycie w karterze silnika. Przykręcany jest za pomocą dwóch śrub przechodzących przez otwory montażowe w stalowych ramionach rdzenia. Czoło modułu (rdzeń) ustawia się w niewielkiej odległości od obwodu koła zamachowego z magnesami.
Podczas montażu szczególnie ważne jest ustawienie prawidłowej szczeliny pomiędzy rdzeniem cewki a kołem zamachowym. Typowa wartość to najczęściej ok. 0,30–0,40 mm – uzyskuje się ją przy pomocy szczelinomierza lub cienkiej podkładki metalowej. Zbyt mała szczelina może powodować ocieranie cewki o koło, natomiast zbyt duża – osłabienie iskry i trudny rozruch.
Wymiana modułu jest stosunkowo prosta i możliwa do wykonania w przydomowym garażu:
- demontujesz osłonę koła zamachowego / obudowę rozrusznika ręcznego,
- odkręcasz stary moduł, zapamiętując ułożenie przewodu masy i przewodu gaszenia,
- przykładasz nowy moduł, wstępnie dokręcasz śruby, wkładasz szczelinomierz między rdzeń a koło,
- dokręcasz śruby, wyjmujesz szczelinomierz,
- podłączasz przewód odcinający do instalacji i nasuwasz fajkę na świecę zapłonową.
Taki zakres prac zazwyczaj zajmuje kilkanaście minut i nie wymaga specjalistycznego wyposażenia – wystarczy podstawowy zestaw kluczy. Dzięki temu wielu użytkowników jest w stanie samodzielnie przywrócić sprawność układu zapłonowego bez konieczności odstawiania maszyny do serwisu.
Zastosowanie modułu zapłonowego Rato R60i 30400-Z900110-00A0 w maszynach ogrodniczych i budowlanych
Silniki serii Rato R60i stosowane są w wielu profesjonalnych i półprofesjonalnych maszynach ogrodniczych oraz urządzeniach budowlanych. Oferowany moduł zapłonowy jest oryginalną częścią serwisową, dzięki czemu idealnie zastępuje fabrycznie montowaną cewkę. Jego zastosowanie obejmuje m.in.:
- zagęszczarki i ubijarki gruntu – stabilna iskra pozwala utrzymać stałe obroty przy silnych wibracjach i pracy w zapyleniu,
- agregaty prądotwórcze – szybki rozruch jest kluczowy w sytuacjach awaryjnych, gdy potrzebne jest natychmiastowe zasilanie,
- pompy do wody i szlamu – niezawodna cewka gwarantuje start silnika nawet po dłuższym przestoju i w wilgotnym środowisku,
- glebogryzarki i maszyny uprawowe – prawidłowy zapłon ogranicza gaśnięcie silnika podczas wjeżdżania w ciężką, zbitą glebę,
- kosiarki przemysłowe i traktorki – łatwy rozruch pozwala sprawnie rozpocząć pracę w dużych ogrodach, parkach czy na terenach komunalnych.
W praktyce moduł zapłonowy Rato R60i 30400-Z900110-00A0 można spotkać w wielu markowych urządzeniach, w których zastosowano silnik Rato R60i jako jednostkę napędową. Wymiana na nową cewkę jest często pierwszym i najskuteczniejszym krokiem przy wszelkich problemach z odpalaniem maszyny, szczególnie po sezonie zimowym lub po dłuższych przestojach.
Dzięki solidnej konstrukcji i dopracowanej charakterystyce pracy, moduł zapewnia:
- łatwe uruchamianie silnika przy niskich i wysokich temperaturach otoczenia,
- stabilne obroty biegu jałowego i mniejsze ryzyko gaśnięcia przy nagłym obciążeniu,
- lepsze spalanie mieszanki, a w efekcie niższe zużycie paliwa i mniejsze dymienie.
Najważniejsze cechy i korzyści modułu zapłonowego Rato R60i 30400-Z900110-00A0
- Oryginalne dopasowanie do silnika Rato R60i – moduł został zaprojektowany dokładnie pod ten typ jednostki napędowej, co oznacza odpowiednią długość przewodu WN, właściwe punkty mocowania oraz optymalną charakterystykę iskry.
- Wysoka trwałość i odporność – szczelna obudowa, solidny rdzeń i odporne na przetarcia przewody sprawiają, że część doskonale znosi trudne warunki pracy, typowe dla placów budowy i profesjonalnego ogrodnictwa.
- Kompletny zestaw montażowy – w jednym module otrzymujesz cewkę, przewód wysokiego napięcia oraz fajkę świecy, co przyspiesza wymianę i eliminuje problemy z dopasowaniem poszczególnych elementów.
Dzięki wymianie starego, zużytego modułu na nowy:
- oszczędzasz czas – silnik odpala po 1–2 pociągnięciach rozrusznika, bez długiego „kręcenia”,
- zmniejszasz koszty serwisu – unikasz niepotrzebnych napraw gaźnika, wymiany świec czy regulacji zaworów, jeśli główną przyczyną problemów był brak stabilnej iskry,
- zwiększasz niezawodność maszyny – szczególnie ważne w pracy zarobkowej, gdzie każda godzina przestoju generuje straty.
Dane techniczne i logistyczne modułu zapłonowego Rato R60i
| Marka / linia | Cedrus Parts / Rato |
| Przeznaczenie | Silnik spalinowy Rato R60i |
| Symbol / kod producenta | 30400-Z900110-00A0 |
| Kod EAN | 5906434075346 |
| Typ elementu | Moduł zapłonowy (cewka wysokiego napięcia z przewodem WN i fajką świecy) |
| Długość opakowania | 166 mm |
| Szerokość opakowania | 117 mm |
| Wysokość opakowania | 52 mm |
| Waga brutto | 238 g |
| Gwarancja | do 24 miesięcy w zależności od warunków użytkowania i zasad producenta |
Jak rozpoznać, że moduł zapłonowy Rato R60i wymaga wymiany?
Objawy uszkodzenia modułu zapłonowego są dość charakterystyczne. Warto zwrócić uwagę na następujące symptomy:
- brak iskry na świecy mimo sprawnego przewodu i nowej świecy,
- silnik zapala i po chwili gaśnie, szczególnie po rozgrzaniu,
- nieregularna praca pod obciążeniem, szarpanie, „strzały” w tłumik,
- konieczność wielokrotnego szarpania rozrusznikiem linkowym, aby uruchomić maszynę,
- wyczuwalne spadki mocy oraz wzrost zużycia paliwa.
Jeżeli po wymianie świecy, wyczyszczeniu filtra powietrza i sprawdzeniu paliwa problemy nie ustępują, najbardziej prawdopodobną przyczyną jest właśnie niesprawny moduł zapłonowy. Zastosowanie nowej cewki Rato R60i 30400-Z900110-00A0 najczęściej natychmiast przywraca pełną funkcjonalność silnika.
FAQ – najczęściej zadawane pytania o moduł zapłonowy Rato R60i 30400-Z900110-00A0
1. Czy moduł zapłonowy Rato R60i 30400-Z900110-00A0 jest częścią oryginalną?
Tak, jest to oryginalny moduł zapłonowy przeznaczony do silników Rato serii R60i. Oznaczenia katalogowe oraz parametry pracy odpowiadają części fabrycznie montowanej w silniku.
2. Jak samodzielnie sprawdzić, czy cewka zapłonowa jest uszkodzona?
Najprościej odłączyć fajkę od świecy, wykręcić świecę i podłączyć ją z powrotem do fajki. Styk gwintu świecy należy oprzeć o metalową część silnika i energicznie pociągnąć za rozrusznik. Brak wyraźnej, niebieskiej iskry lub przeskoki iskry w nieregularnych odstępach najczęściej oznaczają usterkę modułu.
3. Czy do montażu nowego modułu Rato R60i potrzebne są specjalistyczne narzędzia?
Nie. W większości przypadków wystarczą standardowe klucze do odkręcenia osłon i śrub mocujących oraz szczelinomierz (lub cienka blaszka) do ustawienia odpowiedniej szczeliny między rdzeniem cewki a kołem zamachowym.
4. Czy wymiana modułu wpływa na spalanie i moc silnika?
Tak. Sprawny moduł zapewnia mocną i precyzyjnie zsynchronizowaną iskrę, co przekłada się na pełne spalanie mieszanki, stabilne obroty i optymalną moc. W praktyce może to oznaczać odczuwalną poprawę dynamiki oraz zmniejszenie zużycia paliwa.
5. Jak dbać o moduł zapłonowy, aby służył jak najdłużej?
Najważniejsze jest utrzymywanie czystości wokół koła zamachowego i cewki, unikanie mycia silnika mocnym strumieniem wody bezpośrednio w okolice modułu oraz regularne przeglądy świecy zapłonowej. Warto też okresowo sprawdzać stan izolacji przewodu WN i fajki.
6. Czy moduł będzie pasował do innych modeli silników niż R60i?
Podstawowym przeznaczeniem jest silnik Rato R60i. W niektórych maszynach mogą występować wersje pokrewne silników, jednak przed montażem w innym modelu należy zawsze porównać oznaczenia starej części (kod 30400-...) i skonsultować zgodność z dokumentacją producenta maszyny.
7. Co zrobić, jeśli po wymianie modułu silnik nadal nie odpala?
W takiej sytuacji należy kolejno sprawdzić: świecę zapłonową, filtr powietrza, dopływ paliwa, stan gaźnika oraz kompresję w cylindrze. Jeżeli iskra jest mocna i regularna, przyczyna problemu z reguły leży poza układem zapłonowym.
