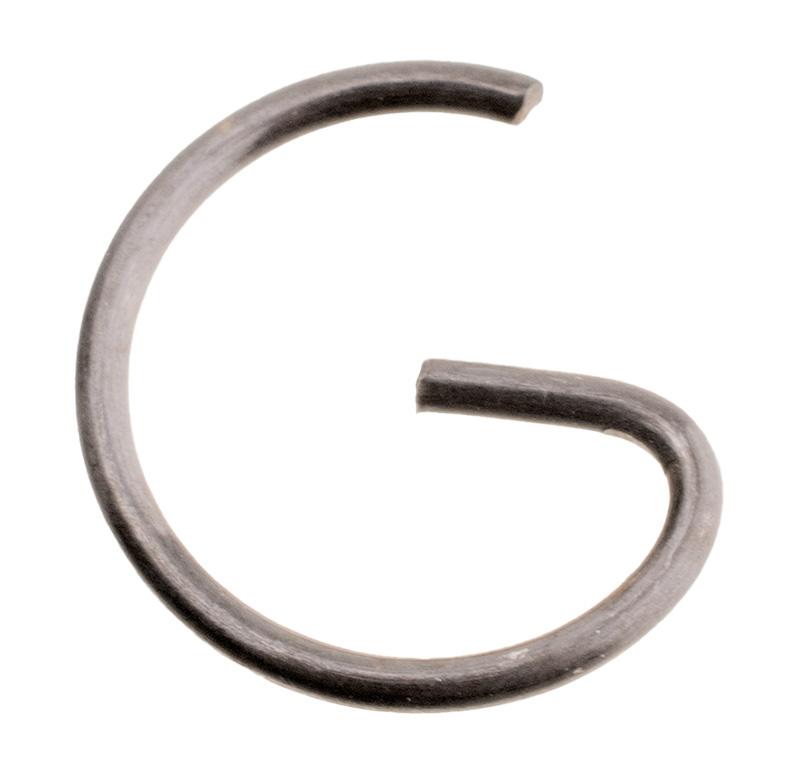

- Zabezpieczenie sworznia tłoka CEDRUS pilarka CEDPS40-16T 370498
Zabezpieczenie sworznia tłoka CEDRUS – pilarka CEDPS40-16T, kod 370498, EAN 5906434084300
Solidny, sprężysty pierścień zabezpieczający sworzeń tłoka (tzw. zabezpieczenie sworznia, seger/circlip) dedykowany do pilarki CEDRUS CEDPS40-16T. Zaprojektowany, aby niezawodnie utrzymywać sworzeń we właściwej pozycji w tłoku i chronić cylinder przed uszkodzeniami wynikającymi z przesunięcia sworznia. Niewielki, a kluczowy element serwisowy, który wydłuża żywotność silnika i podnosi bezpieczeństwo pracy.
Co to jest, gdzie się montuje, do czego służy
- Co to jest: sprężysty pierścień osadczy (zabezpieczenie sworznia tłoka), którego zadaniem jest mechaniczne zablokowanie sworznia (tzw. pinu tłokowego) wewnątrz tłoka.
- Gdzie się montuje: w rowku osadczym znajdującym się po bokach tłoka silnika spalinowego w pilarce CEDRUS CEDPS40-16T. Zabezpieczenia montuje się po obu stronach tłoka.
- Zastosowanie: zapobiega osiowemu przemieszczeniu sworznia, chroniąc cylinder i powierzchnię tłoka przed zarysowaniem; niezbędny przy naprawach, remontach i profilaktycznej wymianie zespołu tłok–sworzeń–pierścienie.
Zabezpieczenie sworznia tłoka CEDRUS CEDPS40-16T 370498 – pewność mocowania, trwałość, prosty montaż
- Pewność mocowania: precyzyjny profil pierścienia pewnie „zaskakuje” w rowku tłoka, minimalizując ryzyko wypadnięcia nawet przy długotrwałej pracy pod obciążeniem.
- Trwałość w wysokich temperaturach: sprężysta stal odporna na cykliczne nagrzewanie i wibracje, typowe dla dwusuwowych silników pilarek.
- Prosty montaż: do instalacji wystarczą podstawowe szczypce do pierścieni osadczych lub mały płaski śrubokręt; montaż nie wymaga specjalistycznego oprzyrządowania.
Przykłady zastosowań: wymiana tłoka po zatarciu, przegląd sezonowy pilarki przed intensywnym okresem cięcia, profilaktyczna wymiana zabezpieczeń podczas wymiany sworznia lub łożysk korbowodu.
Dokładne dopasowanie do pilarki CEDRUS CEDPS40-16T – kompatybilność, stabilność pracy, ochrona cylindra
- Kompatybilność: część dedykowana do modelu CEDRUS CEDPS40-16T, dzięki czemu pasuje do właściwego rowka osadczego w tłoku i sworznia o przewidzianej średnicy.
- Stabilność pracy: prawidłowo osadzone zabezpieczenie utrzymuje stałe położenie sworznia, redukując hałas, wibracje i zużycie.
- Ochrona cylindra: skuteczne zabezpieczenie eliminuje ryzyko kontaktu sworznia ze ścianką cylindra – to jedna z najczęstszych przyczyn głębokich rys i utraty kompresji.
Przykłady zastosowań: naprawy po uderzeniu łańcucha i nagłym zgaszeniu silnika, regeneracja po pracy w wysokim zapyleniu, serwis po przegrzaniu spowodowanym niewłaściwą mieszanką paliwowo-olejową.
Materiały i wykonanie – sprężystość, odporność na wibracje, powtarzalna jakość
- Sprężystość stali: stal sprężynowa utrzymuje kształt i napięcie nawet po wielu cyklach nagrzewania i chłodzenia, co przekłada się na długą żywotność elementu.
- Odporność na wibracje: profil pierścienia ogranicza efekt „wybijania” w rowku, typowy dla pracy przy dużych obrotach.
- Powtarzalna jakość: stałe wymiary i gładkie krawędzie ułatwiają montaż i zmniejszają ryzyko uszkodzenia rowka tłoka.
Przykłady zastosowań: eksploatacja pilarki w lesie, na budowie, przy cięciu drewna kominkowego – wszędzie tam, gdzie sprzęt pracuje długo i intensywnie.
Serwis i montaż w praktyce – właściwa orientacja, kontrola zużycia, wymiana profilaktyczna
- Właściwa orientacja: umieść przerwę pierścienia zwykle na godzinie 12:00 lub 6:00 (nigdy w osi działania sił poprzecznych), aby zmniejszyć ryzyko „wypchnięcia” zabezpieczenia podczas pracy.
- Kontrola zużycia: przy każdym demontażu tłoka sprawdź sprężystość i stan krawędzi; jeśli pierścień jest odkształcony lub matowy od zużycia – wymień.
- Wymiana profilaktyczna: zalecana przy każdej wymianie sworznia lub tłoka – to niedrogi element, który chroni najdroższe podzespoły silnika.
Przykłady zastosowań: remont po sezonie, przygotowanie pilarki do pracy w niskich/wysokich temperaturach, serwis sprzętu wypożyczanego wielu użytkownikom.
Najważniejsze korzyści dla użytkownika
- Bezpieczeństwo jednostki napędowej: skuteczne utrzymanie sworznia w osi pracy tłoka.
- Niższe koszty serwisu: mały element chroni cylinder i tłok przed kosztownymi uszkodzeniami.
- Bezproblemowy montaż: szybka wymiana nawet w warunkach warsztatowych „w terenie”.
- Dedykacja do konkretnego modelu: pewność dopasowania do CEDRUS CEDPS40-16T.
Dane techniczne
- Przeznaczenie: pilarka CEDRUS CEDPS40-16T
- Typ części: zabezpieczenie sworznia tłoka (pierścień osadczy/circlip)
- Kod produktu: 370498
- EAN: 5906434084300
- Wymiary opakowania: 60 × 40 × 1 mm
- Masa (opakowanie): ok. 1 g
- Materiał: stal sprężynowa
- Kolor/wykończenie: stal naturalna
- Komplet zawiera: 1 × zabezpieczenie sworznia tłoka
Wskazówki montażowe
- Oczyść rowki w tłoku i upewnij się, że nie ma w nich opiłków ani nagaru.
- Wsuń sworzeń przez tłok i korbowód, a następnie załóż zabezpieczenia po obu stronach tłoka.
- Skontroluj, czy pierścień w pełni „zaskoczył” w rowku – wykonaj delikatny obrót, aby potwierdzić prawidłowe osadzenie.
- Ustaw przerwę pierścienia w położeniu 12:00 lub 6:00; unikaj ustawienia w osi sił bocznych.
- Po złożeniu sprawdź swobodę ruchu sworznia i brak luzów osiowych.
Kompatybilność
Model pilarki: CEDRUS CEDPS40-16T. W przypadku innych modeli CEDRUS lub marek zaleca się weryfikację średnicy sworznia i numeru katalogowego.
Dlaczego warto wybrać to zabezpieczenie
To dedykowane zabezpieczenie sworznia tłoka 370498 to niewielki koszt i maksymalna ochrona kluczowych podzespołów silnika. Dzięki dopasowaniu do CEDRUS CEDPS40-16T, solidnej stali sprężynowej i łatwemu montażowi, zyskujesz dłuższą żywotność sprzętu, mniej przestojów i pewność działania w każdych warunkach.
FAQ – Najczęściej zadawane pytania
1. Czy to zabezpieczenie pasuje wyłącznie do CEDRUS CEDPS40-16T?
Część jest dedykowana do modelu CEDPS40-16T. Do innych modeli dobieraj zabezpieczenie po numerze katalogowym lub średnicy sworznia.
2. Czy trzeba wymieniać zabezpieczenia parami?
Tak. W tłoku są dwa rowki – po obu stronach sworznia. Dla bezpieczeństwa i trwałości zaleca się montaż nowych zabezpieczeń po obu stronach.
3. Jak rozpoznać zużyte lub uszkodzone zabezpieczenie?
Oznaki to: utrata sprężystości, spłaszczenia krawędzi, odkształcenia, trudność z pewnym „zaskoczeniem” w rowku. W takich przypadkach wymień element.
4. W jakiej pozycji ustawić przerwę pierścienia?
Najczęściej na godzinie 12:00 lub 6:00, czyli poza kierunkiem głównych sił poprzecznych działających podczas pracy tłoka.
5. Jakie narzędzia są potrzebne do montażu?
Wystarczą szczypce do pierścieni osadczych lub mały płaski śrubokręt oraz czysta szmatka do oczyszczenia rowków.
6. Czy w komplecie znajdują się dwa pierścienie?
W zestawie znajduje się 1 sztuka zabezpieczenia sworznia tłoka. Jeśli wymieniasz oba – dodaj do koszyka odpowiednią liczbę sztuk.
