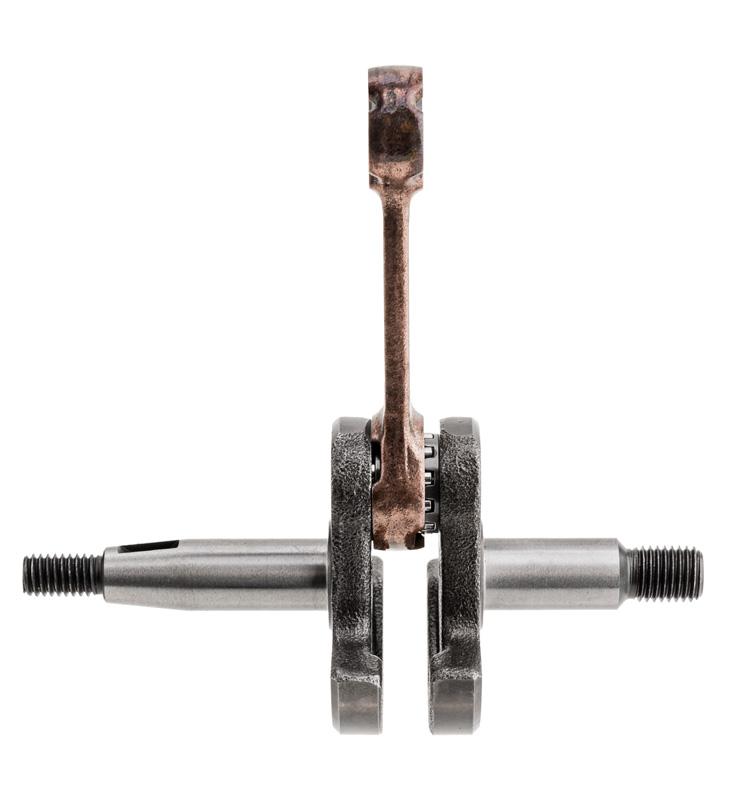

Wał korbowy CEDRUS nożyce CEDNZ02 370214
- Wał korbowy CEDRUS CEDNZ02 370214 to oryginalna część do nożyc do żywopłotu CEDRUS. Precyzyjnie dobrane wymiary zapewniają cichą pracę silnika, mniejsze wibracje, pełną moc cięcia i długą żywotność urządzenia. Idealny przy remoncie lub wymianie zużytego w
Wał korbowy CEDRUS nożyce CEDNZ02 370214 to precyzyjna część układu korbowo–tłokowego w nożycach do żywopłotu marki CEDRUS. Odpowiada za zamianę ruchu posuwisto-zwrotnego tłoka na ruch obrotowy, który napędza sprzęgło, a dalej mechanizm tnący. Wybierając dedykowany wał o właściwych wymiarach, przywracasz pełną sprawność urządzenia, zyskując kulturę pracy, mniejsze wibracje i dłuższą żywotność silnika.
Wał korbowy CEDRUS CEDNZ02 370214 – co to jest i do jakich nożyc pasuje
- To kluczowy element silnika nożyc CEDRUS w wersji CEDNZ02, sprzężony z kołem magnesowym i sprzęgłem.
- Konstrukcja stalowa o wysokiej sztywności zapewnia stabilną pracę układu korbowo–tłokowego w szerokim zakresie obrotów.
- Każdy wymiar czopów oraz główki korbowodu dobrano pod łożyska i uszczelniacze stosowane w tym modelu, co ułatwia szybki i bezproblemowy montaż.
Przykłady zastosowania: wymiana zużytego wału po zatarciu silnika, przy remoncie kapitalnym napędu, po stwierdzeniu nadmiernych luzów lub hałasu łożysk, by przywrócić pełną moc i płynność pracy nożyc CEDRUS CEDNZ02.
Trwałość, precyzja i niezawodność – korzyści z montażu dedykowanego wału
- Trwałość: dopasowane średnice czopów (10 mm) współpracują z przewidzianymi łożyskami i uszczelniaczami, minimalizując zużycie i ryzyko przegrzewania.
- Precyzja: odpowiednia długość czopów po stronie koła magnesowego (42 mm) i sprzęgła (30 mm) zapewnia poprawną geometrię napędu i prawidłowe ustawienie zapłonu.
- Niezawodność: właściwa średnica główki korbowodu (11 mm) stabilizuje pracę sworznia i łożyska igiełkowego, co przekłada się na cichszą i płynniejszą pracę jednostki.
Przykłady korzyści w codziennym użytkowaniu: łatwiejszy rozruch, równe obroty podczas cięcia gęstego żywopłotu, mniejsze drgania przenoszone na ręce operatora i dłuższe okresy międzyserwisowe.
Montaż w silniku nożyc CEDRUS – gdzie pracuje wał korbowy i jak wpływa na urządzenie
- Lokalizacja: wał osadzony jest w karterze silnika, łożyskowany na czopach i uszczelniony odpowiednimi simmeringami; z jednej strony współpracuje z kołem magnesowym, z drugiej ze sprzęgłem.
- Rola: przenosi siły z tłoka, utrzymując cykl pracy silnika, a jego wyważenie ogranicza wibracje całego urządzenia.
- Wpływ na efektywność: sprawny wał oznacza pełną moc cięcia, stabilne obroty i mniejsze spalanie/zużycie energii.
Przykłady: po wymianie wału nożyce lepiej radzą sobie z grubszymi pędami, rzadziej gaśnie silnik na wolnych obrotach, a sprzęgło załącza się płynnie bez szarpnięć.
Zastosowanie w praktyce – kiedy wymienić wał korbowy CEDRUS CEDNZ02
- Objawy zużycia: metaliczne stuki w dolnej części silnika, wyczuwalny luz promieniowy na czopach, opiłki w oleju/obudowie, przebarwienia lub zatarcia na czopach.
- Skutki zwłoki: narastające wibracje, uszkodzenie łożysk, nierówna praca i spadek mocy – w skrajnych przypadkach zniszczenie karteru.
- Rekomendacja serwisowa: wymianę wału warto połączyć z wymianą łożysk i uszczelniaczy oraz kontrolą stanu tłoka, sworznia i łożyska igiełkowego.
Przykłady: remont sezonowy przed intensywnymi pracami ogrodowymi, wymiana po zatarciu wskutek przegrzania, naprawa po uderzeniu noży w twardy obiekt skutkująca drganiami.
Specyfikacja techniczna – wymiary i parametry wału korbowego
Poniżej pełne wymiary elementu, ułatwiające weryfikację zgodności z Twoim urządzeniem:
Długość całkowita: 93 mm
Długość czopa strona koła magnesowego: 42 mm
Średnica czopa strona koła magnesowego: 10 mm
Długość czopa strona sprzęgła: 30 mm
Średnica czopa strona sprzęgła: 10 mm
Średnica główki korbowodu: 11 mm
Średnica na łożysko / uszczelniacz wału: 10 mm
- Przeznaczenie: nożyce do żywopłotu CEDRUS CEDNZ02.
- Typ współpracy: czop koła magnesowego / czop sprzęgła, łożyskowanie na czopach 10 mm.
Dane logistyczne i identyfikacyjne – szybka weryfikacja przed zakupem
- Kod produktu / indeks: 370214
- Kod EAN: 5906434081521
- Waga brutto: 148 g
- Wymiary opakowania: 72 × 63 × 38 mm (dł. × szer. × wys.)
Te dane pomagają sprawnie zidentyfikować część, dopasować ją do dokumentacji serwisowej oraz zaplanować wysyłkę i magazynowanie.
Wskazówki serwisowe i kompatybilność – jak dobrać i dbać o wał CEDRUS CEDNZ02
- Dobór: porównaj wymiary czopów i główki korbowodu z danymi technicznymi oraz oznaczeniem modelu CEDNZ02. Zwróć uwagę na średnice łożysk i uszczelniaczy (10 mm na czopach).
- Montaż: stosuj odpowiednie momenty dokręcania, wyważone koło magnesowe i sprawne sprzęgło; zawsze wymieniaj łożyska i simmeringi przy każdej wymianie wału.
- Eksploatacja: regularna kontrola luzów, czysty filtr powietrza i właściwa mieszanka paliwowo–olejowa (jeśli dotyczy) wydłużają żywotność całego układu.
Przykłady: po sezonie wykonaj przegląd profilaktyczny, wymień uszczelniacze gdy pojawiają się nieszczelności, a przy spadku mocy sprawdź wyważenie zespołu koła magnesowego i stan czopów.
FAQ – najczęstsze pytania i odpowiedzi
Do czego służy wał korbowy w nożycach CEDRUS CEDNZ02?
Zamienia ruch tłoka na ruch obrotowy, który napędza sprzęgło i mechanizm tnący. Ma kluczowy wpływ na moc, kulturę pracy i trwałość silnika.
Gdzie montuje się wał korbowy?
Wewnątrz karteru silnika. Jeden czop współpracuje z kołem magnesowym (zapłon), drugi ze sprzęgłem – oba są łożyskowane i uszczelnione.
Skąd mam wiedzieć, że wał jest zużyty?
Objawy to hałas z dołu silnika, wyczuwalne luzy, spadek mocy, nadmierne wibracje, ślady przegrzania lub zatarcia na czopach.
Czy podczas wymiany wału trzeba wymienić łożyska i uszczelniacze?
Tak, to najlepsza praktyka serwisowa. Nowy wał z zużytymi łożyskami/uszczelniaczami szybko ulegnie ponownemu uszkodzeniu.
Czy ten wał pasuje do innych modeli?
Jest dedykowany do nożyc CEDRUS CEDNZ02. W przypadku innych urządzeń porównaj wymiary (czopy 10 mm, długości 42/30 mm, główka 11 mm) z dokumentacją producenta.
Jakie są kluczowe wymiary tej części?
Długość całkowita 93 mm; czop koła magnesowego 42 × 10 mm; czop sprzęgła 30 × 10 mm; główka korbowodu 11 mm; średnica pod łożyska/uszczelniacze 10 mm.
Jakie są oznaczenia produktu do zamówienia?
Kod: 370214, EAN: 5906434081521, waga z opakowaniem ok. 148 g, wymiary opakowania 72 × 63 × 38 mm.
