- Zabezpieczenie sworznia tłoka 52 cc Cedrus wykaszarka CEDWK520X 600293

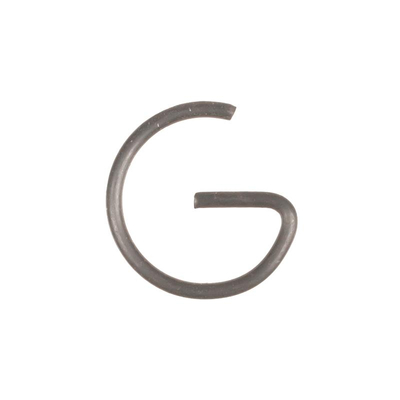

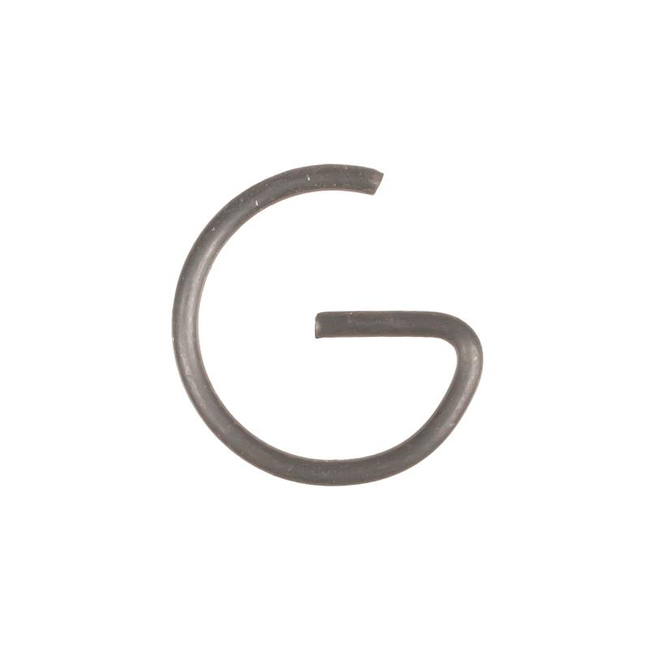

Zabezpieczenie sworznia tłoka 52 cc Cedrus – wykaszarka CEDWK520X, kod 600293
Oryginalne zabezpieczenie sworznia tłoka do silnika 52 cm³ w wykaszarce Cedrus CEDWK520X. Niezawodny pierścień osadczy (typu seger) chroni zespół tłok–sworzeń przed przesunięciem, minimalizując ryzyko uszkodzeń cylindra i kosztownych napraw. Idealny dla użytkowników ceniących pewność, trwałość i bezpieczeństwo pracy urządzenia ogrodowego.
Co to jest zabezpieczenie sworznia tłoka 52 cc Cedrus CEDWK520X 600293?
Zabezpieczenie sworznia tłoka to niewielki, lecz kluczowy element montowany w rowku (rowkach) tłoka, którego zadaniem jest mechaniczne unieruchomienie sworznia tłoka. W silnikach dwusuwowych 52 cm³, takich jak w modelu Cedrus CEDWK520X, zabezpieczenie zapobiega osiowemu przesuwaniu się sworznia, chroniąc ścianki cylindra oraz zapewniając prawidłową współpracę tłoka z korbowodem.
- Stabilizuje sworzeń tłoka w prawidłowym położeniu.
- Zapobiega kolizjom sworznia z cylindrem i pierścieniami.
- Wspiera równą, cichą i trwałą pracę jednostki napędowej.
Gdzie i jak montuje się zabezpieczenie sworznia tłoka?
Element montowany jest w specjalnie wyfrezowanym rowku w czole tłoka – po obu stronach sworznia. Montaż polega na delikatnym rozprężeniu pierścienia i osadzeniu go w gnieździe tak, aby całym obwodem pewnie „zaskoczył” w rowek. Zalecenia praktyczne:
- Przed montażem oczyść gniazdo w tłoku i sprawdź brak zadziorów.
- Użyj finezyjnych szczypiec do segerów/igłowych; nie podważaj ostrymi śrubokrętami.
- Pamiętaj, że w tłoku zazwyczaj pracują dwa zabezpieczenia – po obu stronach sworznia.
- Po osadzeniu wykonaj kontrolny obrót pierścienia w rowku – nie powinien wypadać ani „pływać”.
Uwaga: to drobna część precyzyjna; deformacja lub ponowne użycie zużytego zabezpieczenia może prowadzić do awarii silnika.
Zastosowanie w praktyce – kiedy wymienić i jakie przynosi korzyści?
Zabezpieczenie sworznia tłoka stosuje się w trakcie remontu silnika, wymiany tłoka, sworznia lub po wykryciu luzów i śladów zużycia. Regularna kontrola i wymiana na nowy element:
- Chroni cylinder i tłok przed zarysowaniem przez przemieszczający się sworzeń.
- Zmniejsza ryzyko nagłej awarii podczas koszenia gęstej trawy, chwastów czy zarośli.
- Obniża koszty serwisu – tani element zabezpiecza najdroższe podzespoły silnika.
Przykładowe sytuacje: sezonowa wymiana materiałów eksploatacyjnych, naprawa po zatarciu, przywracanie pełnej mocy wykaszarki przed intensywnymi pracami porządkowymi na działce lub w sadzie.
Parametry techniczne i kompatybilność
- Przeznaczenie: wykaszarka Cedrus CEDWK520X, silnik 2T 52 cm³.
- Rodzaj części: zabezpieczenie sworznia tłoka (pierścień osadczy/seger).
- Kod producenta / systemowy: 600293.
- Kod EAN: 5906434132292.
- Wymiary opakowania: 55 × 40 × 1 mm.
- Masa produktu (orientacyjnie): ok. 1 g.
Kompatybilność dotyczy oryginalnego zespołu tłok–sworzeń wykaszarki Cedrus CEDWK520X 52 cc. W przypadku zastosowania w innym 52‑centymetrowym silniku zalecamy weryfikację wymiarów rowka tłoka i średnicy sworznia według dokumentacji serwisowej.
Dlaczego warto wybrać oryginał Cedrus CEDWK520X – jakość, trwałość, niezawodność
- Precyzja wykonania: idealne dopasowanie do rowka tłoka minimalizuje ryzyko wyskoczenia podczas pracy na wysokich obrotach.
- Odporność materiału: elastyczna stal sprężynowa zachowuje kształt i właściwości nawet przy częstych zmianach temperatury i obciążeń.
- Pewność eksploatacji: stabilna praca tłoka i korbowodu przekłada się na płynniejszą kulturę pracy wykaszarki oraz mniejsze wibracje.
Zyskaj spokój podczas koszenia obrzeży, podszytu leśnego, rowów melioracyjnych czy zarośli – sprawna blokada sworznia to bezpieczniejszy silnik i dłuższa żywotność sprzętu.
Wskazówki montażowe i serwisowe – trzy praktyczne kroki
- Kontrola elementów: sprawdź stan tłoka, rowków, sworznia i łożyska igiełkowego; usuń zabrudzenia i opiłki.
- Instalacja: wsuń sworzeń przez tłok i korbowód, następnie delikatnie osadź nowe zabezpieczenia po obu stronach; upewnij się, że pełnym obwodem siedzą w rowku.
- Test: obracaj powoli wałem – sworzeń nie może mieć luzu osiowego; po montażu skontroluj pracę silnika na małych, a potem na średnich obrotach.
Ekstra wskazówka: zawsze stosuj nowe zabezpieczenia po rozbiórce – ponowne użycie starych elementów zwiększa ryzyko awarii.
Najważniejsze korzyści dla użytkownika – podsumowanie
- Mniejsze ryzyko kosztownych napraw: skuteczna ochrona cylindra i tłoka.
- Większa niezawodność: pewne osadzenie sworznia nawet przy długiej pracy w wysokiej temperaturze.
- Wysoka opłacalność: niska cena części vs. wysoka wartość ochrony kluczowych podzespołów.
Specyfikacja skrócona
- Nazwa: Zabezpieczenie sworznia tłoka 52 cc Cedrus – wykaszarka CEDWK520X.
- Kod: 600293.
- EAN: 5906434132292.
- Wymiary opakowania: 55 × 40 × 1 mm.
- Masa: ok. 1 g.
FAQ – najczęstsze pytania
1. Czy element pasuje do wszystkich silników 52 cm³?
Został zaprojektowany do wykaszarki Cedrus CEDWK520X (52 cm³). Do innych jednostek 52 cm³ może pasować, ale przed montażem należy porównać wymiary rowka w tłoku i średnicy sworznia z dokumentacją serwisową.
2. Ile sztuk potrzebuję do kompletnej wymiany?
Standardowo stosuje się dwa zabezpieczenia – po obu stronach sworznia tłoka. Zamawiając, upewnij się, czy w koszyku masz odpowiednią liczbę sztuk.
3. Czy mogę użyć starego zabezpieczenia ponownie?
Nie zaleca się. Nawet niewielka deformacja może doprowadzić do wyskoczenia pierścienia i uszkodzenia cylindra.
4. Jakie są objawy zużycia lub nieprawidłowego montażu?
Słyszalne stuki z okolic cylindra, wyczuwalny luz osiowy sworznia, trudności z rozruchem lub spadek kompresji. W takim przypadku należy niezwłocznie przerwać pracę i skontrolować zespół tłoka.
5. Czy montaż wymaga specjalistycznych narzędzi?
Wystarczą precyzyjne szczypce do pierścieni osadczych/igłowe i podstawowe narzędzia serwisowe. Ważna jest ostrożność oraz zachowanie czystości podczas składania.
6. Jak dbać o silnik po wymianie zabezpieczeń?
Stosuj odpowiednią mieszankę paliwowo‑olejową zalecaną przez producenta, wymieniaj filtr powietrza i świecę zgodnie z harmonogramem, a okresowo kontroluj luzy i stan podzespołów.
