Zabezpieczenie sworznia tłoka Cedrus świder CEDSW03; CEDWK430X
- Oryginalne zabezpieczenie sworznia tłoka Cedrus do świdrów glebowych CEDSW03 i CEDWK430X. Hartowana stal sprężynowa, idealne dopasowanie, pewny montaż i skuteczna ochrona cylindra oraz silnika.
Zabezpieczenie sworznia tłoka Cedrus – świder CEDSW03; CEDWK430X
Profesjonalne, precyzyjne i odporne na zużycie zabezpieczenie sworznia tłoka do świdrów glebowych Cedrus. Niewielki element, który ma kluczowy wpływ na trwałość silnika oraz bezpieczeństwo pracy – utrzymuje sworzeń tłoka we właściwym położeniu, zapobiega jego przesunięciom i chroni cylinder przed uszkodzeniem. Wybierz część dopasowaną konstrukcyjnie do Twoich modeli Cedrus CEDSW03 oraz CEDWK430X, aby przywrócić pełną sprawność maszyny i zapewnić długą, bezproblemową eksploatację.
Pasuje do CEDSW03; CEDWK430X
Zabezpieczenie sworznia tłoka Cedrus CEDSW03; CEDWK430X — trwałość, pewny montaż, idealne dopasowanie
1) Wytrzymały materiał i stabilność pracy — pierścień zabezpieczający (tzw. seger/pierścień segera) wykonany z hartowanej stali sprężynowej utrzymuje stały docisk w rowku tłoka. Dzięki temu sworzeń nie „pracuje” osiowo, co ogranicza ryzyko zarysowań cylindra oraz spadku kompresji. Przykłady zastosowań: regularne wiercenie otworów pod ogrodzenia, prace instalacyjne w gruncie, odwierty pod nasadzenia.
2) Precyzyjne dopasowanie do modeli Cedrus — geometria i średnica dobrane pod układ tłok–sworzeń w świdrach Cedrus CEDSW03 i CEDWK430X. Pasowanie „plug-and-play” skraca czas serwisu i minimalizuje ryzyko błędnego montażu. Przykłady: szybka wymiana podczas przeglądu sezonowego, naprawa po demontażu cylindra, odbudowa silnika po awarii smarowania.
3) Bezpieczeństwo i ochrona kosztownych podzespołów — prawidłowo osadzone zabezpieczenie zapobiega wysunięciu sworznia, które mogłoby doprowadzić do kontaktu z gładzią cylindra. To prosta część, która chroni najdroższe elementy zespołu tłokowo–korbowego. Przykłady: intensywna eksploatacja w firmach ogrodniczych, wypożyczalniach sprzętu, podczas prac w terenie o zróżnicowanym podłożu.
Co to jest?

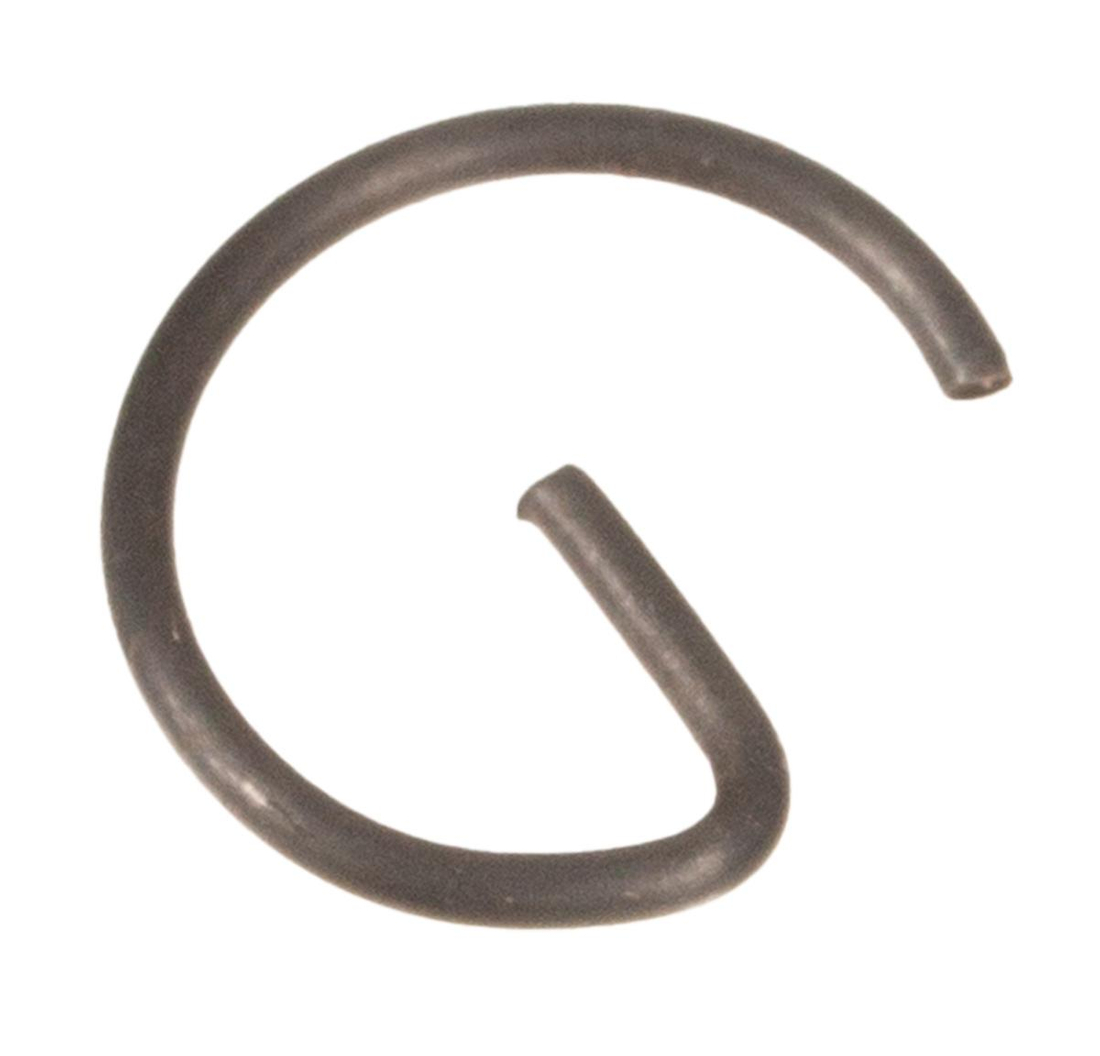

Zabezpieczenie sworznia tłoka to okrągły pierścień sprężysty osadzany w rowku tłoka, którego zadaniem jest unieruchomienie sworznia w osi tłoka. Dzięki stałemu sprężystemu dociskowi pierścień blokuje boczny ruch sworznia i stabilizuje pracę układu korbowo–tłokowego.
Gdzie się montuje?
Pierścień montuje się w rowku wewnątrz tłoka (po obu końcach sworznia). Montaż wykonuje się po wsunięciu sworznia łączącego tłok z korbowodem. Każdą stronę sworznia zabezpiecza się osobnym pierścieniem.
Zastosowanie
Element przeznaczony do świdrów glebowych Cedrus: CEDSW03 oraz CEDWK430X. Sprawdza się przy pracach ogrodowych, budowlanych i instalacyjnych, gdzie wymagana jest niezawodność narzędzia spalinowego i odporność na wibracje.
Dlaczego warto wybrać oryginalne zabezpieczenie sworznia tłoka?
- Fabryjne dopasowanie do konkretnego układu tłoka i sworznia w modelach Cedrus CEDSW03; CEDWK430X.
- Wysoka odporność na zmęczenie materiału — stabilne napięcie sprężyste przez długi czas.
- Ochrona cylindra i tłoka przed uszkodzeniami wynikającymi z przesuwania się sworznia.
- Prosty i szybki montaż przy użyciu podstawowych narzędzi warsztatowych.
Dane techniczne i identyfikacyjne
- Długość opakowania: 59 mm
- Szerokość opakowania: 40 mm
- Wysokość opakowania: 2 mm
- Waga: 1 g
- Kod EAN: 5906434130564
- Kod zewnętrzny (systemowy): 600123
- Kompatybilność: Cedrus CEDSW03; Cedrus CEDWK430X
Wskazówki montażowe (praktyka serwisowa)
- Pracuj na czystym stanowisku; zabezpiecz okno skrzyni korbowej przed przypadkowym wpadnięciem elementów.
- Po osadzeniu sworznia w tłoku wsuń pierścień w rowek — użyj szczypiec do pierścieni segera lub płaskiego wkrętaka, unikając rozciągania ponad sprężysty zakres.
- Upewnij się, że końcówki pierścienia są w pełni osadzone w rowku i nie wystają poza krawędź.
- Zawsze montuj dwa zabezpieczenia — po obu stronach sworznia.
- Po montażu ręcznie obróć wał i sprawdź swobodne ruchy tłoka oraz brak niepożądanych dźwięków.
Zestaw zawiera
1 × zabezpieczenie sworznia tłoka (pierścień zabezpieczający/seger) – opakowanie jednostkowe.
FAQ — Najczęściej zadawane pytania
Czym różni się ten pierścień od zamienników uniwersalnych?
Ten model ma wymiar i sprężystość dobrane do układu tłoka świdrów Cedrus CEDSW03 i CEDWK430X. Uniwersalne zamienniki mogą nie trzymać odpowiedniego docisku lub nie pasować do rowka tłoka, co skraca żywotność silnika.
Jak rozpoznać zużycie lub uszkodzenie pierścienia?
Oznaki to: odkształcenie, pęknięcie, utrata sprężystości, ślady wybicia rowka, luz osiowy sworznia. Każde wyjęte zabezpieczenie zaleca się wymienić na nowe.
Czy do montażu są potrzebne specjalne narzędzia?
Wystarczą szczypce do pierścieni segera lub cienki płaski wkrętak. Kluczowe jest ostrożne wprowadzenie pierścienia w rowek bez nadmiernego rozciągania.
Czy element występuje parami?
W silniku potrzebne są dwa zabezpieczenia — po jednym na każdą stronę sworznia. Sprawdź zawartość opakowania i w razie potrzeby zamów dwie sztuki.
Z jakimi modelami współpracuje?
Zabezpieczenie pasuje do świdrów Cedrus: CEDSW03 oraz CEDWK430X.
Jak dbać o długą żywotność układu tłokowo–korbowego?
Stosuj właściwą mieszankę paliwowo–olejową zgodnie z instrukcją, regularnie wymieniaj filtr powietrza i nie przeciążaj maszyny; podczas każdego demontażu tłoka wymieniaj pierścienie zabezpieczające na nowe.
