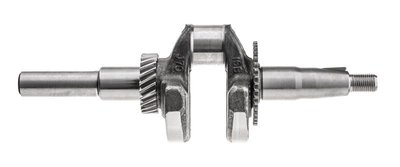

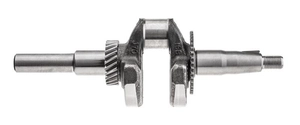

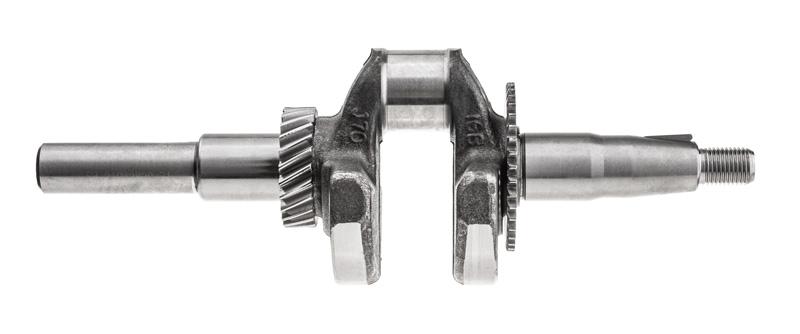

Wał korbowy silnika Weima WM170F/P glebogryzarka GL11
- Wał korbowy silnika Weima WM170F/P do glebogryzarki GL11 i GLX720. Oryginalna część zamienna – zapewnia cichą pracę, mniejsze wibracje, łatwiejszy rozruch i długą żywotność silnika. Idealny do profesjonalnych i przydomowych zastosowań.
Wał korbowy silnika Weima WM170F/P do glebogryzarki GL11 (kompatybilny także z GLX720) to precyzyjnie wykonany element układu korbowo–tłokowego, który odpowiada za zamianę ruchu posuwisto‑zwrotnego tłoka na płynny ruch obrotowy wału napędowego. Wymiana zużytego wału na nowy przywraca silnikowi pełną sprawność, redukuje wibracje i zapewnia stabilną pracę napędu w trudnych warunkach glebowych.
Wał korbowy silnika Weima WM170F/P glebogryzarka GL11 GLX720
Wał korbowy Weima WM170F/P – co to jest, gdzie się montuje i dlaczego warto?
Co to jest: to centralny element mechanizmu korbowego silnika spalinowego Weima WM170F/P, który przenosi siłę z tłoka na układ przeniesienia napędu. Konstrukcja wału współpracuje z łożyskami głównymi, korbowodem oraz kołem rozrządu, utrzymując prawidłową geometrię i równowagę pracy jednostki.
Gdzie się montuje: wał montuje się wewnątrz bloku silnika WM170F/P – w gniazdach łożysk głównych. Podczas montażu łączy się go z korbowodem, kołem/zębatką rozrządu i elementami układu smarowania. Wymaga czystego środowiska pracy, prawidłowych luzów i osiowania.
Korzyści dla użytkownika:
- Płynna, cicha praca silnika – odpowiednio wyważone czopy i wieńce minimalizują drgania, co przekłada się na mniejsze zmęczenie operatora podczas długiej pracy glebogryzarką.
- Wyższa niezawodność – precyzyjne pasowania ograniczają zużycie łożysk i korbowodu; silnik łatwiej odpala i utrzymuje stabilne obroty pod obciążeniem.
- Pełna kompatybilność z WM170F/P – dopasowane średnice i odsadzenia umożliwiają bezproblemową wymianę w glebogryzarkach GL11 oraz modelach pokrewnych, m.in. GLX720.
Przykłady zastosowania w codziennej pracy: uprawa i spulchnianie grządek warzywnych, przygotowanie podłoża pod trawnik, mieszanie kompostu z glebą, prace przydomowe i działkowe na glebach lekkich i umiarkowanie ciężkich.
Montaż, zastosowanie i dane techniczne – wał korbowy Weima WM170F/P do glebogryzarki GL11
Jak przebiega montaż:
- Demontaż karteru i starego wału, kontrola łożysk głównych oraz czystości kanałów olejowych.
- Montaż nowego wału z korbowodem zgodnie ze znakami rozrządu, ustawienie luzów i osiowości.
- Wymiana uszczelnień i zalanie świeżym olejem; po złożeniu – rozruch kontrolny i weryfikacja szczelności.
Zastosowanie: część zamienna do silników Weima WM170F/P stosowanych w glebogryzarkach GL11 i GLX720. Sprawdza się przy naprawach po zatarciu, wybiciu czopów, uszkodzeniu koła rozrządu lub nadmiernych drganiach.

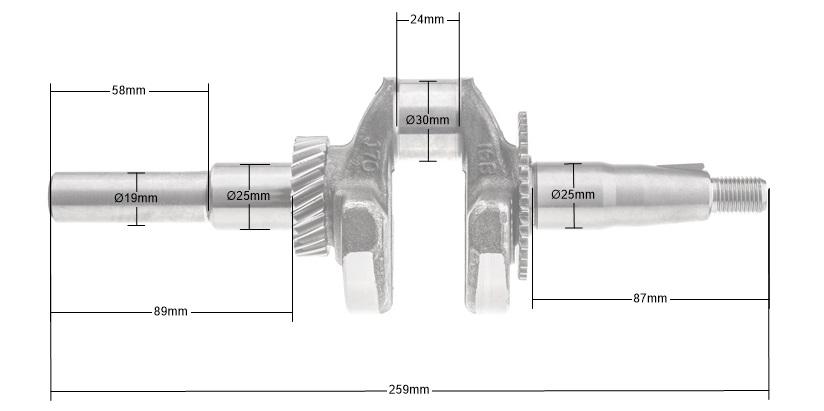

Dane techniczne (kluczowe wymiary z rysunku poglądowego):
- Długość całkowita wału: ok. 259 mm.
- Średnice czopów zewnętrznych: Ø19 mm oraz Ø25 mm (strefy łożyskowania/posadowienia osprzętu).
- Średnica czopa korbowego: ok. Ø30 mm; szerokość jarzma ok. 24 mm.
- Odcinki długości od czoła wału: lewy ok. 89 mm (w tym strefa Ø19 mm ~58 mm), prawy ok. 87 mm.
Parametry logistyczne produktu:
- Długość opakowania: 277 mm; szerokość: 145 mm; wysokość: 118 mm.
- Masa brutto: 1,74 kg.
- Kod EAN: 5906434036019.
- Kod producenta/systemu: 1302000239-0001.
Dlaczego ten model: precyzyjna obróbka powierzchni czopów i zębów rozrządu, stabilność pracy w szerokim zakresie obciążeń oraz dopasowanie do popularnych silników WM170F/P sprawiają, że to pewny wybór przy profesjonalnym i hobbystycznym użytkowaniu glebogryzarki.
Najważniejsze korzyści dla Ciebie
- Oszczędność czasu i pieniędzy – szybka, bezproblemowa wymiana bez dorabiania elementów.
- Trwałość i bezpieczeństwo – stabilne smarowanie i współpraca z oryginalnym osprzętem ograniczają ryzyko awarii w sezonie.
- Lepsza ergonomia pracy – mniejsze wibracje i równomierne obroty ułatwiają prowadzenie glebogryzarki po twardym podłożu.
Wskazówki serwisowe
- Zawsze porównaj wymiary starego i nowego wału (średnice czopów, długości, pozycje kół/zębatek).
- Po montażu wymień olej i filtr/siatkę olejową; wykonaj docieranie pod lekkim obciążeniem.
- Stosuj właściwe momenty dokręcania wg dokumentacji serwisowej silnika WM170F/P.
Specyfikacja skrócona
- Przeznaczenie: silnik Weima WM170F/P.
- Urządzenia: glebogryzarka GL11, GLX720.
- Typ części: wał korbowy z uzębieniem rozrządu (zgodnie ze zdjęciami).
- Zawartość opakowania: 1 × wał korbowy.
FAQ – Najczęściej zadawane pytania
1. Czy wał pasuje do wszystkich wersji WM170F?
Model jest przewidziany do WM170F/P stosowanego w glebogryzarkach GL11 oraz GLX720. Przed zakupem porównaj wymiary i oznaczenia starej części.
2. Jakie objawy wskazują na konieczność wymiany wału?
Głośna praca silnika, wyczuwalny luz na czopach, metaliczne stuki przy obciążeniu, przegrzewanie lub problemy z utrzymaniem obrotów.
3. Czy do montażu potrzebne są nowe uszczelniacze?
Zaleca się montaż nowych uszczelnień czopów oraz kontrolę/ wymianę łożysk, aby zapewnić długą żywotność naprawy.
4. Jakie są wymiary referencyjne wału?
Długość całkowita ok. 259 mm, średnice czopów Ø19/Ø25 mm, czop korbowy ok. Ø30 mm, szerokość jarzma ok. 24 mm. Porównaj z posiadaną jednostką.
5. Jaka jest waga i wymiary przesyłki?
Masa brutto 1,74 kg; wymiary opakowania 277 × 145 × 118 mm.
