- Oryginalna płytka zaworowa Cedrus 570004 do kompresorów CEDKM50-1T i CEDKM24-1T. Przywraca fabryczną kompresję, skraca czas nabicia zbiornika, zmniejsza hałas i zużycie energii. Idealna do warsztatu i domu.

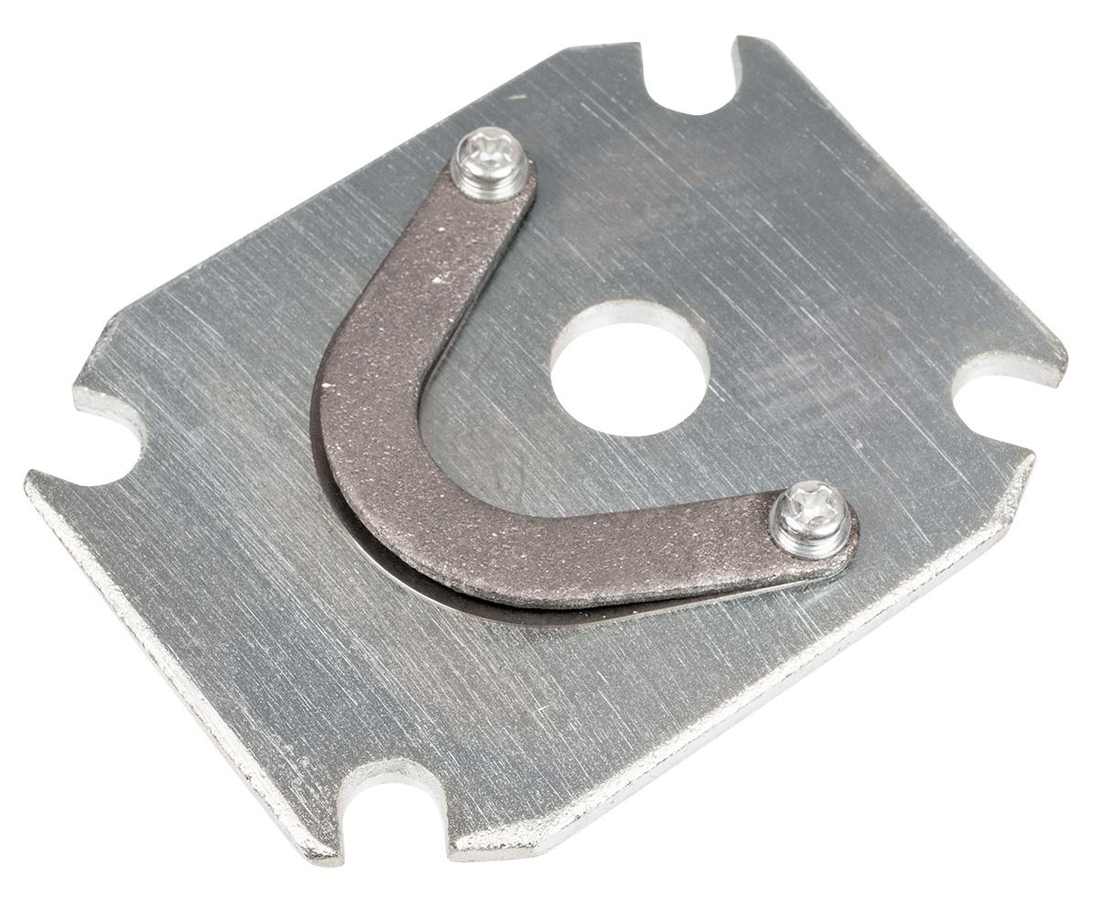

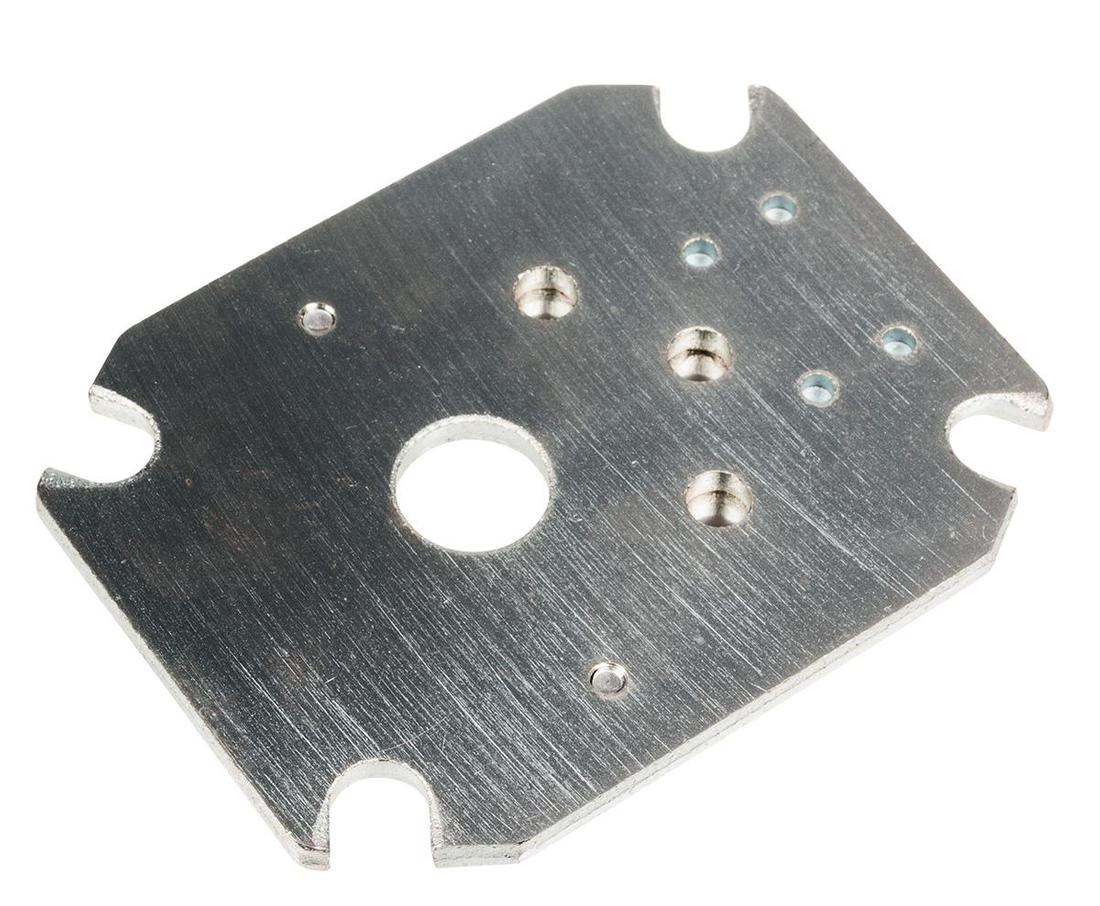

Płytka zaworowa Cedrus do kompresora CEDKM50-1T / CEDKM24-1T – kod 570004
Płytka zaworowa Cedrus 570004 to oryginalny element układu zaworowego sprężarki, dedykowany do modeli Cedrus CEDKM50-1T oraz Cedrus CEDKM24-1T. Zapewnia szczelne i precyzyjne sterowanie przepływem powietrza między cylindrem a głowicą, co bezpośrednio przekłada się na wydajność, kulturę pracy i żywotność kompresora. To idealny wybór, gdy chcesz szybko przywrócić pełną sprawność urządzenia i uniknąć spadków ciśnienia.
Płytka zaworowa Cedrus CEDKM50-1T / CEDKM24-1T 570004 – kompatybilność, szczelność, wydajność
- Kompatybilność „plug & play” – część pasuje do sprężarek Cedrus CEDKM50-1T i CEDKM24-1T, dzięki czemu wymiana jest szybka i bezproblemowa bez dorabiania elementów.
- Szczelny i pewny przepływ – precyzyjna płaszczyzna i elementy zaworowe kierują powietrze jednokierunkowo, minimalizując ucieczkę ciśnienia i poprawiając osiągi sprężarki.
- Stabilna wydajność w codziennym użyciu – po wymianie kompresor sprawniej nabija zbiornik i pracuje ciszej, co docenisz w warsztacie samochodowym, przy domowych renowacjach czy na budowie, np. podczas pompowania kół, zasilania pistoletów lakierniczych i kluczy pneumatycznych.
Co to jest płytka zaworowa?
To centralny element układu zaworów ssących i tłocznych w sprężarce tłokowej. Otwiera i zamyka przepływ powietrza zgodnie z ruchem tłoka, zapewniając budowanie ciśnienia w zbiorniku. Jej zużycie lub uszkodzenie powoduje spadek kompresji, dłuższe nabicie butli i wzrost hałasu.
Gdzie się montuje?
Płytka montowana jest pomiędzy cylindrem a głowicą sprężarki. Wymiana polega na demontażu głowicy, oczyszczeniu powierzchni przylgni, kontroli uszczelek i instalacji nowej płytki zgodnie z kierunkiem przepływu.
Zastosowanie
Naprawa i konserwacja kompresorów Cedrus w warsztatach, serwisach oponiarskich, garażach hobbystycznych oraz w pracach budowlanych i wykończeniowych. Idealna, gdy kompresor traci moc, długo nabija ciśnienie lub słyszalne są „przedmuchy”.
Dlaczego warto wybrać oryginalną płytkę zaworową do kompresora Cedrus – jakość, prosty montaż, niezawodność
- Jakość producenta – oryginalna część dopasowana wymiarowo i konstrukcyjnie do pomp w modelach CEDKM50-1T i CEDKM24-1T, co minimalizuje ryzyko nieszczelności i skraca czas przestoju.
- Łatwy montaż – przemyślane otwory montażowe i gładkie powierzchnie kontaktowe ułatwiają ustawienie elementu, a poprawna instalacja ogranicza wibracje i hałas sprężarki.
- Trwałość i bezpieczeństwo pracy – solidna, metalowa konstrukcja znosi zmiany temperatury i obciążenia cykliczne, wspierając długą i stabilną pracę układu pneumatycznego w narzędziach, pompowaniu kół czy przedmuchiwaniu.
Najważniejsze korzyści dla użytkownika
- Przywraca fabryczną kompresję i skraca czas nabicia zbiornika.
- Zmniejsza ryzyko przegrzewania i niepotrzebnej pracy sprężarki.
- Ogranicza hałas i wibracje wynikające z nieszczelnych zaworów.
- Wspiera niższe zużycie energii dzięki wydajniejszej pracy układu.
Dane techniczne i identyfikacja produktu
- Nazwa produktu: Płytka zaworowa Cedrus kompresor CEDKM50-1T / CEDKM24-1T
- Kod producenta / zewnętrzny: 570004
- Kompatybilność: Cedrus CEDKM50-1T, Cedrus CEDKM24-1T
- EAN: 5906434122460
- Wymiary opakowania: 89 × 70 × 12 mm
- Waga (brutto, z opakowaniem): 190 g
- Materiał: metalowa płytka zaworowa z elementem zaworowym (klapkowym)
Wskazówki montażowe
- Odłącz zasilanie kompresora i odpowietrz zbiornik.
- Zdemontuj osłony, głowicę i starą płytkę. Usuń resztki uszczelek, oczyść przylgnie.
- Sprawdź stan uszczelek głowicy i cylindra – przy wymianie płytki zaleca się montaż nowych uszczelek.
- Ułóż płytkę zgodnie z kierunkiem przepływu, skręć śrubami momentem zalecanym przez producenta sprężarki.
- Uruchom próbnie, kontrolując czas nabicia i szczelność połączeń.
Objawy zużycia płytki zaworowej
- Dłuższy czas nabicia zbiornika i spadek ciśnienia roboczego.
- Słyszalne „przedmuchy” w głowicy lub zaworze bezpieczeństwa.
- Podwyższona temperatura pracy i wzrost poboru mocy.
Zawartość opakowania
1 × płytka zaworowa Cedrus 570004.
FAQ – pytania i odpowiedzi
Czy ta płytka będzie pasować do mojego kompresora?
Tak, jeżeli używasz modeli Cedrus CEDKM50-1T lub CEDKM24-1T. W innych sprężarkach należy dobrać płytkę według numeru części i wymiarów.
Po wymianie kompresor nadal długo nabija. Co sprawdzić?
Zweryfikuj stan uszczelek głowicy i cylindra, szczelność przewodów, zawór zwrotny oraz filtr powietrza. Nieszczelności poza płytką również obniżają wydajność.
Czy do montażu potrzebne są dodatkowe części?
Zaleca się nowe uszczelki głowicy/cylindra oraz czyszczenie powierzchni przylgni. Użyj klucza dynamometrycznego zgodnie z instrukcją kompresora.
Co ile wymieniać płytkę zaworową?
Nie ma sztywnego interwału. Wymianę wykonuje się po objawach spadku kompresji lub uszkodzeniach mechanicznych. Regularna wymiana filtrów i prawidłowe chłodzenie znacząco wydłuża jej żywotność.
Czy to część oryginalna?
Tak, numer identyfikacyjny części to 570004, przeznaczona do sprężarek Cedrus CEDKM50-1T i CEDKM24-1T.
Wybierz płytkę zaworową Cedrus 570004, aby szybko i skutecznie przywrócić pełną sprawność swojego kompresora – z gwarancją dopasowania, szczelności i stabilnej pracy.
