- Moduł zapłonowy Honda GCV170 CZĘŚĆ ORYGINALNA 30500-Z9L-004
Moduł zapłonowy Honda GCV170 — CZĘŚĆ ORYGINALNA 30500-Z9L-004
Oryginalny moduł zapłonowy (cewka zapłonowa) do silników Honda z serii GCV170, oznaczenie producenta 30500-Z9L-004. Część OEM gwarantuje pewny rozruch, stabilną iskrę i długą żywotność w zastosowaniach domowych i profesjonalnych.
Moduł zapłonowy Honda GCV170 30500-Z9L-004 — jakość, trwałość i niezawodność
• Oryginał Honda (OEM) — precyzyjnie dopasowany do charakterystyki pracy silnika GCV170. Zapewnia optymalny moment zapłonu, co przekłada się na łatwy rozruch na zimno i na ciepło oraz równą pracę jednostki.
• Wysoka odporność na temperaturę i wilgoć — hermetyzowana konstrukcja chroni uzwojenia przed przegrzaniem i korozją, dzięki czemu cewka utrzymuje stabilne napięcie zapłonowe nawet podczas intensywnego koszenia w upalne dni.
• Dłuższa żywotność napędu — mocna, powtarzalna iskra minimalizuje „zalewanie” świecy i niepełny zapłon, co ogranicza gromadzenie nagaru i wydłuża żywotność świecy, tłumika i całego układu.
Przykładowe zastosowania codzienne: kosiarki do trawy z silnikiem Honda GCV170, wertykulatory i aeratory ogrodowe, zamiatarki i urządzenia komunalne o mocy zbliżonej do GCV170.
Jak działa i kiedy wymienić moduł zapłonowy w silniku Honda GCV170?
• Stabilna iskra przy każdym obrocie — czujnik indukcyjny w module generuje impuls wysokiego napięcia dokładnie w chwili, gdy magnes na kole zamachowym mija rdzeń cewki. Efekt: szybkie odpalanie po krótkim pociągnięciu linki startera.
• Montaż typu plug&play — fabryczny rozstaw otworów i długość przewodu WN z fajką świecy ułatwiają wymianę bez przeróbek. Konstrukcja pasuje pod osłonę silnika bez dodatkowych regulacji.
• Kiedy wymienić? — objawy zużycia to brak iskry, przerywanie pod obciążeniem, gaśnięcie po rozgrzaniu, niestabilne obroty. Wymiana modułu przywraca parametry fabryczne układu zapłonowego.
Przykłady z praktyki: wymiana cewki w kosiarce po przypadkowym zalaniu wodą, naprawa wertykulatora z problemem „gaśnie po 10 minutach”, przywrócenie mocy urządzeniu używanemu do regularnego koszenia działki 500–1500 m².
Co to jest Moduł zapłonowy Honda GCV170 30500-Z9L-004?
To oryginalna cewka/moduł zapłonowy OEM odpowiedzialny za wytworzenie wysokiego napięcia na świecy zapłonowej w silnikach czterosuwowych Honda GCV170. Element współpracuje z kołem magnesowym i steruje chwilą zapłonu mieszanki paliwowo–powietrznej.
Gdzie się montuje moduł 30500-Z9L-004?
Moduł montuje się na korpusie silnika, przy kole zamachowym (pod osłoną wentylatora), tak aby szczelina między rdzeniem cewki a magnesem mieściła się w zakresie podanym przez producenta (zwykle ok. 0,25–0,40 mm; dystans ustawia się np. przy użyciu kartki technicznej).
- Odłącz fajkę WN od świecy i zdemontuj osłonę rozrusznika.
- Odkręć starą cewkę, oczyść powierzchnię przylegania.
- Przyłóż nowy moduł, ustaw szczelinę, dokręć śruby.
- Podłącz przewód WN do świecy, załóż osłony i przetestuj rozruch.
Zastosowanie
Silniki Honda GCV170 spotykane są m.in. w kosiarkach pchanych i z napędem, wertykulatorach, aeratorach, glebogryzarkach oraz lekkich maszynach komunalnych. Moduł 30500-Z9L-004 przywraca fabryczne parametry zapłonu w sprzętach użytkowanych na działkach, ogrodach prywatnych i w profesjonalnych firmach ogrodniczych.
Dane techniczne i identyfikacyjne
- Producent/rodzaj: oryginalny moduł zapłonowy Honda do silnika GCV170 (OEM).
- Oznaczenie części: 30500-Z9L-004.
- Kod EAN: 5906434075438.
- Wymiary opakowania [mm]: 172 × 102 × 48.
- Masa brutto: 217 g.

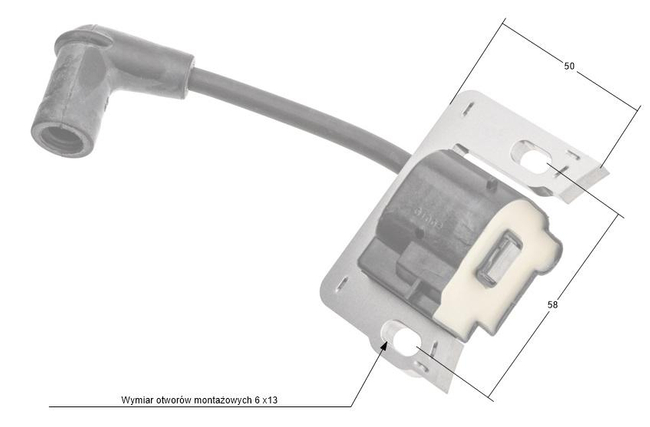

- Rozstaw otworów montażowych płyty: ok. 50 × 58 mm; wymiar otworów pod śrubę: ok. 6 × 13 mm (wg rysunku poglądowego).
- Wyjście WN: przewód z fajką świecy przystosowany do świec w standardzie Honda.
Korzyści dla użytkownika
- Pewny rozruch i równomierna praca silnika nawet po dłuższym postoju.
- Mniej przestojów — stabilna iskra ogranicza gaśnięcie pod obciążeniem.
- Dopasowanie OEM — szybki montaż bez dorabiania uchwytów i przeróbek instalacji.
- Wyższa trwałość — odporność na drgania, kurz i wilgoć w realnych warunkach ogrodu.
Wskazówki montażowe i eksploatacyjne
- Przed montażem sprawdź stan świecy zapłonowej i przewodu WN; zużyte elementy wymień równocześnie.
- Ustaw prawidłową szczelinę między kołem magnesowym a rdzeniem cewki (użyj szczelinomierza lub kartki technicznej).
- Po montażu wykonaj próbny rozruch i kilkuminutową pracę pod lekkim obciążeniem.
- Regularnie czyść przestrzeń wokół koła zamachowego, by zapewnić prawidłowe chłodzenie.
Specyfikacja pakowania
Produkt dostarczany w oryginalnym opakowaniu ochronnym, zabezpieczającym przed wilgocią i uszkodzeniami w transporcie. W środku znajduje się moduł zapłonowy z przewodem WN i fabryczną fajką świecy.
FAQ — najczęściej zadawane pytania
Czy moduł 30500-Z9L-004 pasuje wyłącznie do GCV170?
Moduł jest przewidziany do silnika Honda GCV170. Wybór innych zastosowań należy każdorazowo zweryfikować po numerze katalogowym i mocowaniach.
Jak rozpoznać uszkodzenie cewki?
Brak iskry na świecy, trudny rozruch, przerywanie pod obciążeniem lub gaśnięcie po rozgrzaniu to typowe objawy zużycia modułu.
Czy potrzebne są dodatkowe części przy wymianie?
Najczęściej nie. Warto jednak sprawdzić i ewentualnie wymienić świecę zapłonową oraz oczyścić masę i styki.
Jaka jest prawidłowa szczelina między kołem a cewką?
Zwykle w przedziale 0,25–0,40 mm. Zalecamy trzymać się specyfikacji serwisowej dla modelu GCV170.
Czy moduł wymaga regulacji po montażu?
Poza ustawieniem szczeliny i solidnym dokręceniem śrub — nie. Układ jest bezobsługowy.
Jak dbać o układ zapłonowy po wymianie?
Regularnie czyść okolice koła zamachowego i filtr powietrza, używaj paliwa dobrej jakości i kontroluj stan świecy.
