- Obudowa miarki oleju Cedrus Y196V 480532

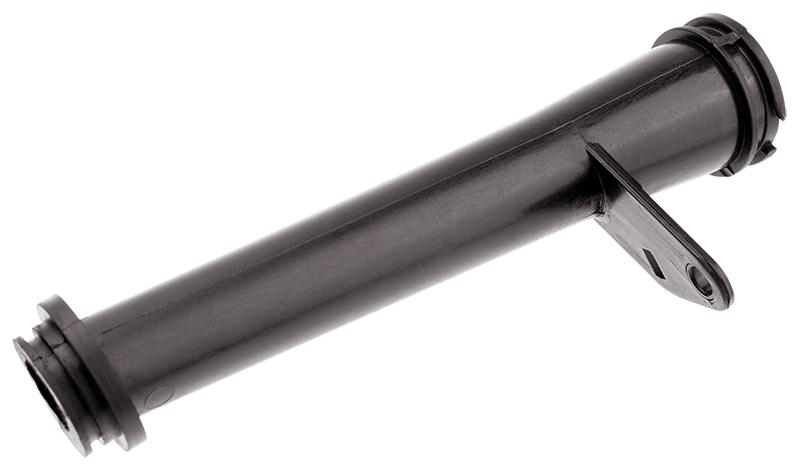

Obudowa miarki oleju Cedrus Y196V 480532 – precyzja odczytu poziomu oleju i pewna szczelność silnika
Obudowa miarki oleju Cedrus Y196V 480532 to oryginalny element prowadzący i uszczelniający bagnet (miarkę) oleju w silnikach Cedrus serii Y196V. Zapewnia prawidłową pozycję miarki, szczelne połączenie z karterem oraz czysty, bezpieczny dostęp do kontroli poziomu oleju. Dzięki dopracowanej geometrii i solidnemu tworzywu obudowa minimalizuje ryzyko wycieków, a także ułatwia codzienną obsługę urządzeń ogrodowych i budowlanych z silnikami 196 cm³.
Co to jest i jak działa obudowa miarki oleju Cedrus Y196V 480532
To rurkowa obudowa (tzw. prowadnica bagnetu), która tworzy kanał dla miarki oleju oraz miejsce jej osadzenia. 1) Stabilizuje bagnet, aby odczyt poziomu oleju był powtarzalny i wiarygodny. 2) Uszczelnia otwór serwisowy w karterze, ograniczając wydostawanie się oparów i kropli oleju. 3) Chroni wnętrze silnika przed przedostawaniem się zanieczyszczeń podczas kontroli i dolewania oleju. Przykładowe zastosowania: regularna kontrola oleju przed koszeniem trawnika, przy dolaniu oleju po zimowaniu maszyny, podczas przeglądu okresowego w warsztacie.
Gdzie montuje się obudowę miarki oleju Cedrus Y196V 480532
Obudowa montowana jest bezpośrednio w bloku silnika (karterze) w gnieździe przewidzianym dla bagnetu oleju. 1) Jeden koniec osadza się w otworze karteru z wykorzystaniem fabrycznego uszczelnienia/O-ringów. 2) Drugi koniec współpracuje z korkiem-bagnetem, gwarantując lekki, ale pewny docisk i łatwe wkręcanie/zakręcanie. 3) Ucho montażowe na obudowie ułatwia stabilne przykręcenie elementu do bloku lub osłon silnika (w zależności od konstrukcji). Przykłady: glebogryzarki i wertykulatory Cedrus, odśnieżarki z silnikiem 196 cm³, zagęszczarki i inne urządzenia napędzane silnikiem Y196V.
Cedrus Y196V 480532 – trwałość, szczelność i wygoda serwisowa
Zaprojektowana do długiej eksploatacji obudowa wykonana jest z wytrzymałego tworzywa odpornego na olej i wahania temperatury. 1) Trwałość: materiał odporny na pęknięcia i starzenie zapewnia długi czas użytkowania, nawet przy częstych kontrolach. 2) Szczelność: odpowiednie gniazda pod uszczelkę ograniczają parowanie i wycieki, co sprzyja czystości i bezpieczeństwu pracy. 3) Wygoda: ergonomiczna długość i średnica prowadnicy ułatwiają wsuwanie bagnetu, dzięki czemu odczyt jest szybki i powtarzalny. Zastosowania codzienne: szybka kontrola po pracy w kurzu, dolanie oleju na budowie, przegląd maszyny przed sezonem.
Zastosowanie w urządzeniach z silnikiem 196 cm³ – niezawodność w pracy codziennej
Obudowa miarki oleju 480532 przeznaczona jest do silników Cedrus Y196V (ok. 196 cm³), szeroko stosowanych w urządzeniach ogrodowych i komunalnych. 1) Kosiarki i glebogryzarki – częste odczyty poziomu oleju w zapyleniu wymagają szczelnego prowadzenia bagnetu. 2) Odśnieżarki – praca na mrozie i zmianach temperatury doceni odporność materiału. 3) Maszyny budowlane i rekreacyjne – stabilna obudowa ogranicza wibracyjne luzowanie i przecieki. W każdym z tych przypadków dba o prawidłowe smarowanie, co przekłada się na dłuższą żywotność silnika oraz mniejsze ryzyko awarii.
Montaż krok po kroku – szybka wymiana i dopasowanie
- Ustaw urządzenie równo, odczekaj aż silnik ostygnie i wyczyść okolice otworu bagnetu.
- Wykręć bagnet oleju i ostrożnie wyjmij starą obudowę (jeżeli jest uszkodzona).
- Sprawdź stan uszczelki/O-ringu; w razie zużycia wymień na nowy zgodny z modelem.
- Wsuń nową obudowę 480532 w gniazdo karteru, dociśnij i przykręć w punkcie mocowania, jeśli przewidziano śrubę.
- Wkręć bagnet i wykonaj próbny odczyt – upewnij się, że wskaźnik porusza się płynnie, a połączenie jest szczelne.
Wskazówki praktyczne: zastosuj odrobinę czystego oleju na O-ringu, by ułatwić montaż; porównaj długość i średnice nowej obudowy ze starą; przed pierwszym uruchomieniem sprawdź poziom oleju zgodnie z instrukcją silnika.
Specyfikacja techniczna i dane identyfikacyjne
- Nazwa: Obudowa miarki oleju Cedrus Y196V 480532
- Kompatybilność: silniki Cedrus serii Y196V (ok. 196 cm³) – porównaj numer części i kształt ze swoją częścią przed zakupem
- Materiał: wytrzymałe tworzywo odporne na olej i temperaturę
- Kod części / kod zewnętrznego systemu: 480532
- Kod katalogowy (informacja producenta): Y3320000000
- EAN: 5906434095269
- Wymiary opakowania [mm]: 174 (dł.) × 63 (szer.) × 42 (wys.)
- Masa: 60 g
- Kolor: czarny
Uwaga kompatybilności: w obrębie rodziny 196 cm³ występują warianty różniące się detalami mocowania. Przed zamówieniem sprawdź oznaczenie silnika (Y196V) oraz porównaj kształt uchwytu i średnicę końcówek obudowy z posiadaną częścią.
Dlaczego warto wybrać oryginalną obudowę Cedrus Y196V 480532
Wybierając oryginalny element, zyskujesz dopasowanie i pewność parametrów. 1) Jakość i zgodność wymiarowa – brak konieczności przeróbek, szybki montaż i mniejsze ryzyko nieszczelności. 2) Niezawodność w serwisie – regularne odczyty poziomu oleju bez walki z zapieczonymi lub krzywymi prowadnicami. 3) Ochrona silnika – właściwy poziom oleju to niższe tarcie, chłodniejsza praca i dłuższa trwałość całego zespołu napędowego. To prosty element, który realnie wpływa na bezawaryjność i komfort użytkowania maszyny.
FAQ – najczęstsze pytania
O: Przeznaczona jest do silników Cedrus Y196V. W innych 196 cm³ mogą wystąpić różnice montażowe. Porównaj numer części i kształt elementu przed zakupem.
O: W zależności od dostawy uszczelka może być elementem oddzielnym. Jeśli Twoja uszczelka jest zużyta, zalecamy zamówienie nowej, kompatybilnej z Y196V.
O: Objawami są trudności z wkręceniem bagnetu, wycieki/ślady oleju wokół gniazda oraz luzy na mocowaniu. W takich przypadkach zaleca się wymianę.
O: Stosowanie oryginalnych części zgodnie z instrukcją nie powinno jej naruszać. Postępuj według zaleceń producenta i dokumentuj przeglądy.
O: Zaleca się kontrolę przed każdym dłuższym użyciem urządzenia oraz po pierwszych kilku godzinach pracy w nowym sezonie.
