- Klin wałka adaptera Ariens XRD 122 cm /6,4x6,4x31,7/ CZĘŚĆ ORYGINALNA 09853401
Klin wałka adaptera Ariens XRD 122 cm /6,4x6,4x31,7/ – CZĘŚĆ ORYGINALNA 09853401

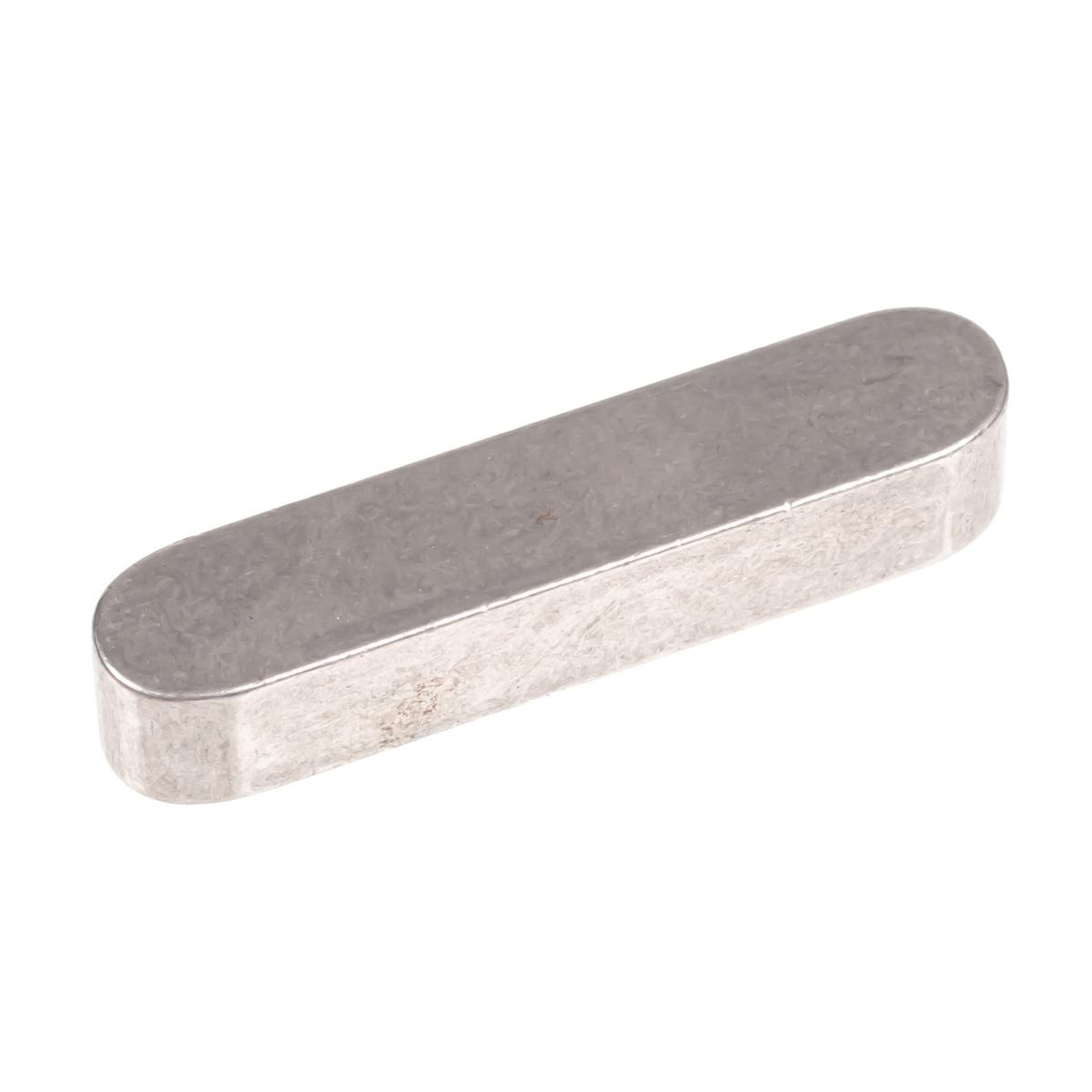

Oryginalny klin wałka adaptera Ariens (kod 09853401) to precyzyjny wpust prostokątny 6,4×6,4×31,7 mm, zaprojektowany do pewnego łączenia wału z adapterem w agregatach koszących XRD 122 cm. Wysoka jakość wykonania, idealne dopasowanie i trwałość materiału gwarantują bezpieczne przeniesienie momentu obrotowego oraz stabilną pracę noży, co bezpośrednio przekłada się na równe, powtarzalne cięcie i mniejsze wibracje całego układu.
Ariens XRD 122 cm – oryginalny klin wałka adaptera 09853401: precyzja, dopasowanie, niezawodność
- Oryginalna część OEM Ariens: pewność kompatybilności i jakości zgodnej ze specyfikacją producenta.
- Dokładność wymiarowa 6,4×6,4×31,7 mm (1/4"×1/4"×~1,25"): stabilny montaż bez luzów i ryzyka obracania adaptera na wale.
- Niezawodne przenoszenie momentu: klin działa jak mechaniczna „kotwica”, utrzymując właściwą pozycję adaptera i noża nawet przy zmiennym obciążeniu.
Przykłady zastosowania na co dzień: wymiana klina podczas serwisu sezonowego, usunięcie luzów po dłuższej eksploatacji, przywrócenie osiowości i cichej pracy po przypadkowym uderzeniu noża w przeszkodę.
Co to jest klin wałka adaptera i gdzie się montuje? Funkcja, miejsce, korzyści
Klin wałka adaptera (zwany też „wpustem”) to niewielki element stalowy umieszczany w rowku wpustowym wału oraz współpracującym rowku adaptera noża. Jego rolą jest mechaniczne sprzęgnięcie obu części tak, aby adapter i nóż obracały się dokładnie z prędkością wału, bez poślizgu. Montowany jest w zespole napędu noża agregatu koszącego XRD 122 cm – pomiędzy wałem a adapterem.
Codzienne korzyści: pewny start noży bez szarpania, mniejsze ryzyko „wyrabiania” gniazd w adapterze i wale, zachowanie fabrycznej geometrii układu tnącego.
Zastosowanie w agregatach XRD 122 cm: stabilność, bezpieczeństwo, efektywność koszenia
- Stabilność układu tnącego: klin utrzymuje stałą pozycję adaptera, co ogranicza bicie i wibracje, a przez to poprawia kulturę pracy i komfort operatora.
- Bezpieczeństwo konstrukcji: w wielu rozwiązaniach wpust może zadziałać jak element „bezpiecznikowy” – przy skrajnym przeciążeniu ulega ścięciu, chroniąc droższe podzespoły przed uszkodzeniem (charakter zależy od konkretnej konstrukcji).
- Efektywność koszenia: zachowanie prawidłowej synchronizacji i osiowości przekłada się na równy pas cięcia, mniejsze obciążenie łożysk i dłuższą żywotność adaptera oraz wału.
Przykłady zastosowania: po wymianie adaptera/noża, po stwierdzeniu luzu na połączeniu wał–adapter, po serwisie łożysk lub po kolizji noża z kamieniem.
Parametry techniczne i wymiary – szybka weryfikacja kompatybilności
Poniżej komplet wymiarów oraz danych identyfikacyjnych, które ułatwią dobór części podczas zakupów online i w serwisie.
Wymiary:
Szerokość: 6,4 mm ( 1/4'' )
Wysokość: 6,4 mm ( 1/4'' )
Długość: 31,7 mm
- Typ: klin/wpust prostokątny do wału i adaptera noża
- Przeznaczenie: agregat koszący Ariens XRD 122 cm
- Kod części (OEM): 09853401
- Kod EAN: 5906434023316
- Wymiary opakowania [mm]: 37 × 17 × 14
- Waga: 10,000 g
Wskazówka: przed zakupem porównaj wymiary swojego oryginalnego klina i kody katalogowe. W razie wątpliwości skonsultuj numer OEM 09853401 z dokumentacją maszyny.
Montaż krok po kroku: czystość, osiowanie, kontrola
- Oczyść rowek wpustowy w wale oraz w adapterze (usuń rdzę, opiłki i stary osad). Sucha, czysta powierzchnia to podstawa trwałego połączenia.
- Wsuń klin w rowek wału, wyrównując jego czoło z obwodem wału, aby adapter nasunął się bez oporu.
- Nasuwaj adapter prosto, bez podbijania „na siłę”. Jeśli opór jest zbyt duży, jeszcze raz skontroluj ustawienie klina.
- Po złożeniu dokręć śruby mocujące zgodnie z zaleceniami producenta maszyny. Zbyt mały moment skutkuje luzem, zbyt duży – ryzykiem uszkodzeń.
- Po pierwszym koszeniu kontrolnie sprawdź, czy nie pojawił się luz i czy adapter utrzymuje pozycję bez oznak przestawiania.
Codzienne efekty prawidłowego montażu: cichsza praca, mniejsze wibracje, lepsza jakość cięcia i dłuższa żywotność łożysk oraz adaptera.
Najważniejsze korzyści dla użytkownika
- Oryginał Ariens – gwarancja jakości i powtarzalności wymiarów.
- Stabilne przeniesienie napędu – brak poślizgu adaptera na wale, równy pas cięcia.
- Ochrona podzespołów – ograniczenie wybicia gniazd i potencjalne działanie „bezpiecznikowe” przy skrajnym przeciążeniu (w zależności od konstrukcji).
- Prosty montaż – szybka wymiana w warunkach serwisowych i domowych.
FAQ – pytania i odpowiedzi
1. Co to jest Klin wałka adaptera Ariens XRD 122 cm /6,4x6,4x31,7/ CZĘŚĆ ORYGINALNA 09853401?
To oryginalny wpust prostokątny (klin) łączący wał napędowy z adapterem noża w agregacie koszącym XRD 122 cm. Zapewnia pewne przeniesienie momentu i prawidłową pozycję noża.
2. Gdzie montuje się ten klin?
W rowkach wpustowych wału i adaptera noża w zespole tnącym. Klin wsuwa się w rowek wału, a następnie nasuwa adapter, który „zazębia” się z klinem.
3. Jakie ma wymiary?
Szerokość 6,4 mm (1/4"), wysokość 6,4 mm (1/4"), długość 31,7 mm. Parametry te odpowiadają oznaczeniu OEM 09853401.
4. Czy ten klin pasuje do mojego urządzenia?
Został przewidziany do układów Ariens z agregatem XRD 122 cm. Dla pewności porównaj wymiary i numer części 09853401 z dokumentacją Twojej maszyny lub numerem seryjnym.
5. Kiedy wymienić klin?
Gdy widać ślady ścięcia, wybicia naroży, odkształcenie lub gdy pojawił się luz między wałem a adapterem. Wymiana klina często towarzyszy wymianie adaptera lub po kolizji noża.
6. Czy klin działa jak „bezpiecznik”?
W wielu konstrukcjach wpust może ulec kontrolowanemu ścięciu przy skrajnym przeciążeniu, ograniczając szkody. Charakter pracy zależy jednak od konkretnego układu – zawsze stosuj właściwe momenty dokręcania.
