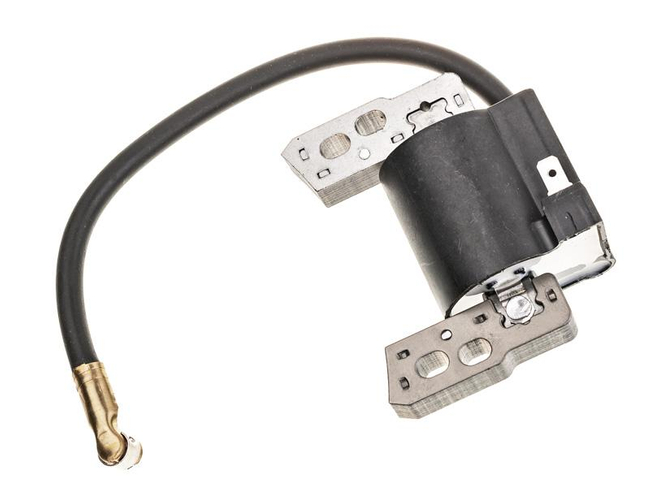

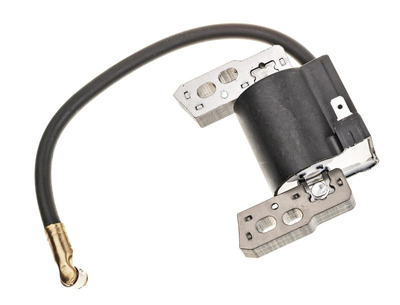

Moduł zapłonowy B&S poziomy wał OHV Mod 11; 12; 15; 12 i 15 Snow 490011
- Moduł zapłonowy B&S 490011 do silników Briggs & Stratton OHV 11–15 HP (w tym Snow) z poziomym wałem. Niezawodna iskra, łatwy rozruch w niskich temperaturach, zamiennik 695711 i 796964. Idealny do kosiarek, traktorków i odśnieżarek.
Moduł zapłonowy B&S poziomy wał OHV Mod 11; 12; 15; 12 i 15 Snow 490011 – niezawodna iskra i szybki rozruch Twojego silnika
Profesjonalny moduł zapłonowy (cewka/iskrownik) do silników Briggs & Stratton OHV z poziomym wałem, w zakresie mocy 11–15 HP, w tym wersji Snow. Zaprojektowany jako trwały zamiennik oryginalnych cewek B&S, zapewnia stabilną iskrę, łatwiejszy rozruch w niskich temperaturach oraz pewną pracę kosiarki, traktorka ogrodowego, glebogryzarki czy odśnieżarki.
Moduł zapłonowy B&S 490011 do silników OHV 11–15 HP – dopasowanie, odporność, prosty montaż
1) Szeroka kompatybilność i zamienność – pasuje do wielu popularnych silników Briggs & Stratton OHV 11–15 HP z poziomym wałem, w tym wersji zimowej Snow. Zastępuje numery części: 695711 oraz 796964. Dzięki temu szybko przywrócisz sprawność urządzeniom różnych marek opartych na jednostkach B&S, bez długich poszukiwań rzadkich części.
2) Niezawodna iskra w każdych warunkach – stabilne napięcie wtórne ułatwia rozruch zarówno ciepłego, jak i zimnego silnika, poprawia kulturę pracy oraz ogranicza „wypadanie” zapłonów. To szczególnie ważne w odśnieżarkach używanych w niskich temperaturach, ale także w kosiarkach i traktorkach ogrodowych eksploatowanych przez cały sezon.
3) Dwie pary otworów montażowych – instalacja bez przeróbek – otwory o wymiarach 7,4 × 5 mm z rozstawami 59,2 mm i 62,6 mm ułatwiają dopasowanie do różnych podstaw mocujących. Przewód WN podłączasz bezpośrednio do świecy zapłonowej, a przewód gaszenia do instalacji urządzenia – szybko i intuicyjnie, także w warunkach serwisowych „pod chmurką”.
Codzienne zastosowania: kosiarki z napędem i bez, traktorki/kosiarki samojezdne, aeratory, wertykulatory, glebogryzarki, odśnieżarki z silnikami B&S Snow, zagęszczarki i lekkie maszyny budowlane z poziomym wałem.
Dlaczego warto wybrać moduł zapłonowy do Briggs & Stratton OHV (Mod 11, 12, 15, Snow) 490011 – jakość, trwałość, oszczędność
1) Pewność działania i dłuższa żywotność – solidna konstrukcja cewki i wysokiej jakości uzwojenia minimalizują ryzyko przegrzania oraz przebić, co przekłada się na mniejsze przestoje w sezonie koszenia lub odśnieżania.
2) Stabilna praca silnika i potencjalnie niższe zużycie paliwa – równomierna iskra wspiera poprawne spalanie mieszanki, co może korzystnie wpływać na dynamikę, pracę pod obciążeniem i ekonomię użytkowania urządzenia.
3) Szybka diagnostyka i wymiana – typowe objawy zużycia cewki (brak iskry, przerywanie po rozgrzaniu) znikają po montażu nowego modułu. Dwie pary otworów oraz standardowy przewód WN umożliwiają sprawną wymianę nawet przy ograniczonym dostępie.
Przykłady zastosowań: wymiana prewencyjna przed sezonem, naprawa po uszkodzeniu izolacji przewodu WN, serwis urządzeń po długotrwałym składowaniu w wilgotnym garażu, przywracanie sprawności sprzętu używanego sporadycznie (np. wyłącznie zimą).
Co to jest moduł zapłonowy 490011 i gdzie się go montuje?
Moduł zapłonowy (cewka, iskrownik) wytwarza wysokie napięcie potrzebne do przeskoku iskry na świecy zapłonowej w odpowiednim momencie pracy silnika. W silnikach B&S OHV z poziomym wałem moduł montuje się przy kole zamachowym, na podstawie silnika. Ustawia się go względem bieżni magnetycznej koła, a następnie dokręca śrubami w istniejące otwory mocujące.
Zastosowanie
- Silniki Briggs & Stratton OHV 11–15 HP z poziomym wałem, w tym odmiany Snow.
- Urządzenia: kosiarki spalinowe, traktorki ogrodowe, odśnieżarki, glebogryzarki, wertykulatory, aeratory i inne maszyny ogrodowe/budowlane z jednostkami B&S.
- Zamiennik oryginalnych modułów o numerach 695711 i 796964.
Dane techniczne
- Typ produktu: moduł zapłonowy / cewka zapłonowa (iskrownik).
- Przeznaczenie: silniki Briggs & Stratton OHV, wał poziomy, 11–15 HP (w tym 12 i 15 Snow).
- Numery zastępowane (zamiennik): 695711, 796964.

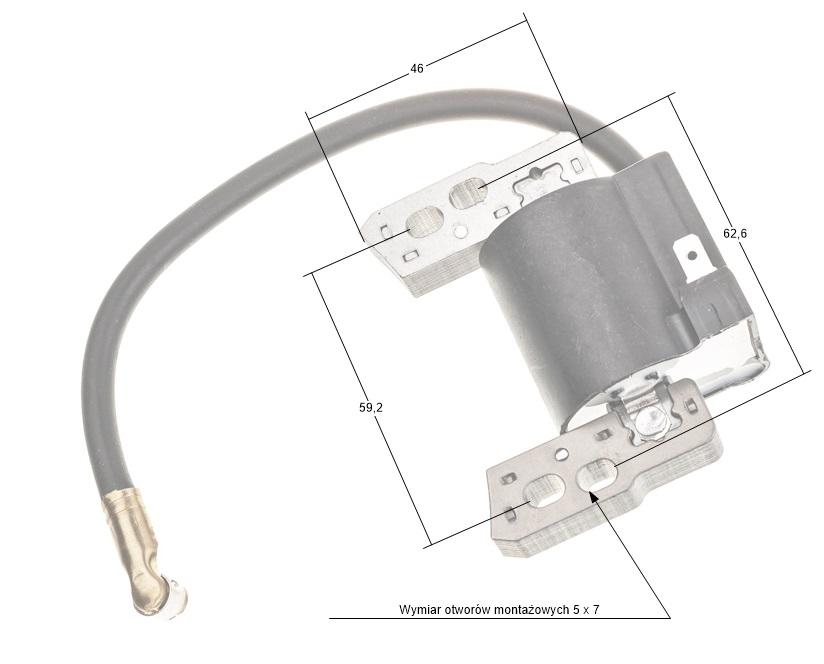

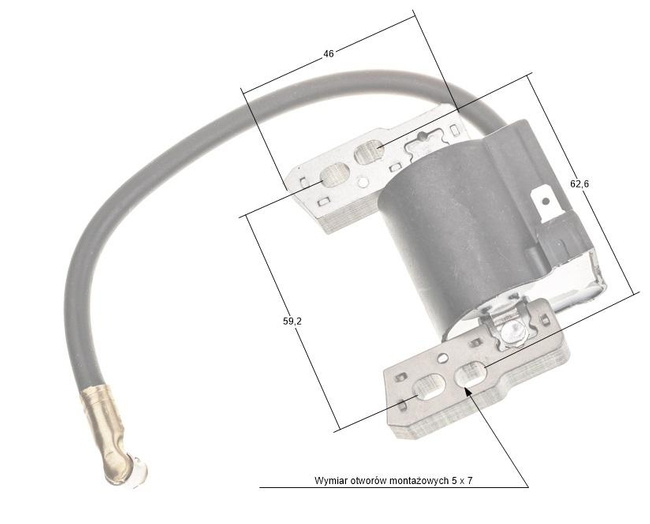

- Otwory montażowe: 7,4 × 5 mm; rozstawy międzyśrodkowe: 59,2 mm oraz 62,6 mm (dwie pary otworów).
- Wymiary opakowania: 100 × 92 × 46 mm.
- Masa: 220 g.
- Kod produktu: 490011.
- EAN: 5906434099779.
- Kolor: czarny; konstrukcja odporna na warunki pracy w ogrodzie i zimą.
Instrukcja montażu – wskazówki serwisowe
- Odłącz przewód świecy zapłonowej i zabezpiecz urządzenie przed przypadkowym uruchomieniem.
- Zdemontuj osłonę koła zamachowego/czopów, uzyskaj dostęp do cewki.
- Odkręć starą cewkę, odłącz przewód gaszenia oraz przewód WN.
- Załóż nowy moduł 490011, podłącz przewód gaszenia i przewód WN do świecy.
- Ustaw szczelinę między nabiegunnikiem cewki a kołem zamachowym zgodnie z serwisówką silnika (typowo ustawiana przy użyciu szczelinomierza lub kartki serwisowej), a następnie dokręć śruby.
- Załóż osłony, podłącz przewód do świecy i wykonaj próbny rozruch.
W przypadku braku iskry sprawdź stan świecy, przewodu WN oraz przewodu gaszenia (dla testu można go chwilowo odłączyć, aby wykluczyć zwarcie do masy).
Korzyści dla Ciebie
- Krótszy czas przestoju – szybka wymiana i powrót do pracy.
- Większa niezawodność – pewny rozruch i stabilna praca w szerokim zakresie temperatur.
- Ekonomika użytkowania – poprawna iskra wspiera czystsze spalanie i może sprzyjać niższemu zużyciu paliwa.
Opis szczegółowy (treść dostarczona)
Moduł zapłonowy B&S 11HP;12HP;15HP, cewka zapłonowa silników B&S
Wymiary otworów montażowych: 7,4x5 mm, odlegość do środka otworu do środka otworu 59,2 mm / 62,6 mm dwie pary otworów montażowych
zamiennik / zastępuje numer
Briggs&Stratton, 695711, 796964
Silniki B&S 11 - 15 HP
iskrownik
FAQ – najczęstsze pytania
1. Czy moduł 490011 pasuje do wszystkich silników B&S 11–15 HP?
Pasuje do wielu popularnych jednostek OHV z poziomym wałem w tym zakresie mocy, w tym wersji Snow. Zawsze porównaj numery części (695711, 796964) oraz rozstawy otworów 59,2/62,6 mm i wymiary 7,4 × 5 mm na swojej podstawie.
2. Jak rozpoznać uszkodzenie cewki?
Objawy to m.in. brak iskry, trudny rozruch, przerywanie po rozgrzaniu, nieregularna praca pod obciążeniem. Przed wymianą sprawdź świecę i przewód gaszenia.
3. Czy muszę regulować szczelinę cewki?
Tak, ustaw szczelinę względem koła zamachowego zgodnie z instrukcją serwisową danego silnika. Zapewnia to prawidłowy moment zapłonu i moc iskry.
4. Czy ten moduł jest oryginałem B&S?
To zamiennik, który zastępuje m.in. numery Briggs & Stratton 695711 i 796964.
5. Jakie urządzenia najczęściej korzystają z tego modułu?
Kosiarki, traktorki ogrodowe, odśnieżarki (serie Snow), glebogryzarki, aeratory, wertykulatory oraz inne maszyny z silnikami B&S OHV 11–15 HP z poziomym wałem.
6. Jakie są wymiary i waga produktu w opakowaniu?
Opakowanie: 100 × 92 × 46 mm; waga: 220 g.
7. Jaki jest kod i EAN?
Kod produktu: 490011; EAN: 5906434099779.
