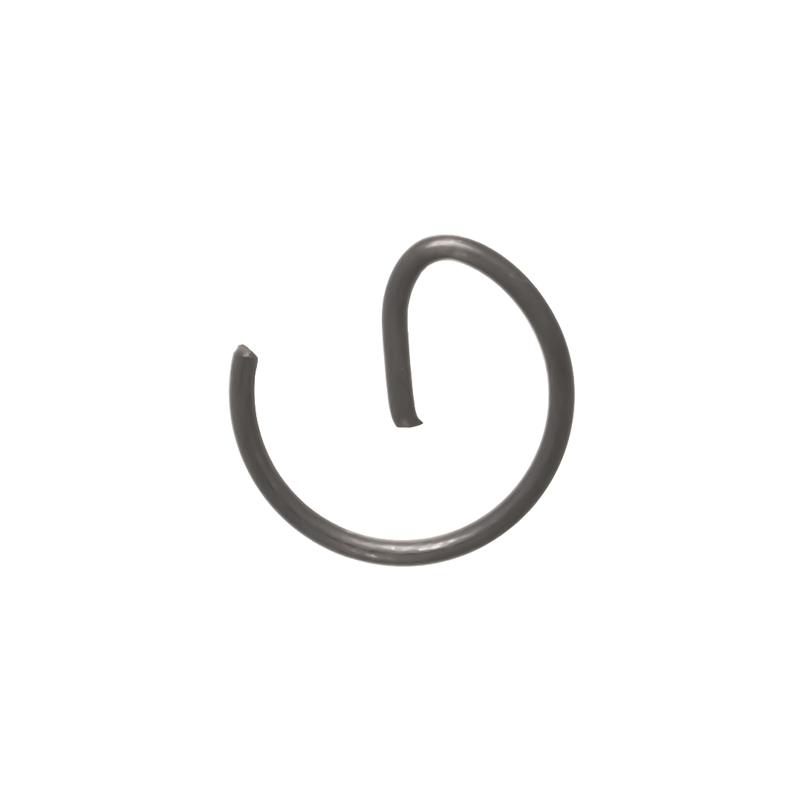

Zabezpieczenie sworznia tłoka Cedrus – do pilarek CEDPS46-18 i CEDPS52-18
Precyzyjne, trwałe i idealnie dopasowane zabezpieczenie sworznia tłoka do pilarek Cedrus CEDPS46-18 oraz CEDPS52-18. Ten niewielki element pełni kluczową rolę w niezawodnej pracy silnika dwusuwowego: utrzymuje sworzeń tłoka w prawidłowej pozycji, zapobiega jego przesuwaniu i chroni cylinder przed zarysowaniem. Wybierz część stworzoną z myślą o kompatybilności i długiej eksploatacji, aby Twoja pilarka działała równo, cicho i bezpiecznie każdego dnia.
Zabezpieczenie sworznia tłoka Cedrus CEDPS46-18 / CEDPS52-18 – pewność mocowania i ochrona silnika
- Stabilizacja sworznia tłoka: pierścień zabezpieczający utrzymuje sworzeń w rowkach tłoka, eliminując ryzyko wysunięcia podczas wysokich obrotów.
- Ochrona cylindra i tłoka: zapobiega kontaktowi sworznia ze ścianką cylindra, co mogłoby prowadzić do kosztownych uszkodzeń i spadku kompresji.
- Kompatybilność modelowa: dedykowane do pilarek Cedrus CEDPS46-18 oraz CEDPS52-18 – bez zgadywania i przeróbek.
Przykłady zastosowania: codzienne cięcie drewna kominkowego, przygotowanie opału na sezon, prace ogrodowe i przydomowe, przycinanie gałęzi po wichurach.
Gdzie montuje się zabezpieczenie sworznia tłoka?
- Miejsce montażu: w rowkach tłoka, po obu stronach sworznia. Pierścień wchodzi w wyfrezowane gniazdo i blokuje osiowy ruch sworznia.
- Dostęp serwisowy: montaż wykonuje się po wyjęciu tłoka lub przy jego serwisie (np. wymianie pierścieni, sworznia, łożyska igiełkowego).
- Prawidłowe osadzenie: po wciśnięciu zabezpieczenia powinien być wyczuwalny „klik”; pierścień musi w pełni zająć gniazdo bez odkształceń.
Przykłady: remont góry silnika, wymiana cylindra/tłoka, przegląd po zatarciu, usuwanie luzów osiowych na sworzniu.
Zastosowanie: kiedy wymienić i dlaczego to takie ważne?
- Objawy zużycia: odkształcenie, spadek sprężystości, widoczne nacięcia lub ślady wybicia w okolicy końcówek pierścienia.
- Prewencja uszkodzeń: nowy, sprężysty pierścień minimalizuje ryzyko wysunięcia sworznia i zniszczenia cylindra – to niewielki koszt w porównaniu z remontem jednostki.
- Serwis planowy: zalecana wymiana przy każdym demontażu sworznia tłoka oraz podczas zakładania nowego zestawu tłok–pierścienie–cylinder.
Przykłady: po awarii łożyska igiełkowego, po zatarciu tłoka, po luzowaniu się starego zabezpieczenia, w trakcie kompleksowego przeglądu pilarki przed sezonem.
Kluczowe korzyści: trwałość, precyzja, niezawodność
- Trwałość eksploatacyjna: odporność na obciążenia dynamiczne i temperaturę pracy silnika 2T.
- Precyzyjne dopasowanie: właściwa geometria końcówek i średnicy ułatwia osadzanie i pewne „zatrzaśnięcie” w rowku tłoka.
- Niezawodność w każdych warunkach: stabilny docisk zapobiega mikroprzemieszczeniom sworznia nawet podczas długiej pracy w drewnie twardym.
Przykłady: cięcie dębu i jesionu, porządkowanie działki, przygotowanie drewna konstrukcyjnego do małych projektów.
Dane techniczne i identyfikacja części – Zabezpieczenie sworznia tłoka CEDPS46-18 / CEDPS52-18
- Przeznaczenie: pilarki Cedrus CEDPS46-18, CEDPS52-18
- Symbol/oznaczenie: YD4600-14002
- Kod zewnętrzny: 020580
- Kod EAN: 5903228188855
- Waga (orientacyjna): 1,000 g
- Wymiary opakowania [mm]: 38 (dł.) × 16 (szer.) × 8 (wys.)
- W opakowaniu: 1 szt. zabezpieczenia sworznia tłoka
Jak bezpiecznie zamontować zabezpieczenie – krok po kroku
- Oczyść rowek w tłoku oraz sworzeń z nagaru i opiłków; sprawdź brak pęknięć.
- Wsuń sworzeń tłoka wraz z łożyskiem igiełkowym w stopkę korbowodu.
- Ustaw końcówkę pierścienia w wycięciu montażowym tłoka.
- Delikatnie dociśnij kciukiem lub płaskim przyrządem serwisowym, aż usłyszysz/wyczujesz „klik”.
- Skontroluj obwodem, czy pierścień w pełni siedzi w rowku (brak wysuniętych krawędzi).
- Powtórz czynność po przeciwnej stronie sworznia (zwykle montuje się 2 zabezpieczenia).
- Nie używaj uszkodzonych ani nadmiernie rozciągniętych pierścieni; nie zaleca się ponownego użycia starych sztuk.
- Przed zamknięciem cylindra obróć powoli wał – upewnij się, że nic nie ociera.
Wskazówki serwisowe: użyj czyściwa bezpyłowego, lekko naoliw łożysko igiełkowe, zabezpiecz otwory w karterze przed ewentualnym upadkiem elementów podczas montażu.
Dlaczego warto wybrać dedykowane części Cedrus do modelu CEDPS46-18 / CEDPS52-18
- Pewność dopasowania: dedykowany wymiar i geometria to krótszy czas serwisu i mniejsze ryzyko błędu montażowego.
- Stała jakość: część zaprojektowana do pracy w wysokich obrotach silnika pilarki – stabilne parametry i dłuższa żywotność.
- Optymalny koszt eksploatacji: tani element, który chroni drogi cylinder i tłok, ograniczając przestoje i naprawy.
Przykłady: użytkownicy zawodowi w firmach ogrodniczych, właściciele domów jednorodzinnych przygotowujący opał, służby porządkowe po wichurach.
FAQ – Najczęściej zadawane pytania
1. Co to jest zabezpieczenie sworznia tłoka?
To sprężysty pierścień montowany w rowkach tłoka, który blokuje osiowy ruch sworznia i chroni cylinder przed uszkodzeniem.
2. Czy element pasuje do mojej pilarki?
Tak, ten model jest przeznaczony do pilarek Cedrus CEDPS46-18 i CEDPS52-18. Dla pewności porównaj symbol YD4600-14002 z posiadaną dokumentacją.
3. Czy wymienia się jeden czy dwa pierścienie?
Zaleca się montaż i wymianę dwóch zabezpieczeń – po obu stronach sworznia tłoka.
4. Jakie narzędzia są potrzebne?
Wystarczą podstawowe narzędzia serwisowe: klucze do demontażu cylindra, szczypce/płaski przyrząd do wciskania pierścienia, czyściwo, olej montażowy.
5. Czy można użyć starego zabezpieczenia ponownie?
Nie zaleca się. Zużyte lub rozciągnięte zabezpieczenie może się wysunąć; zawsze montuj nowe.
6. Jakie są dane identyfikacyjne części?
Symbol: YD4600-14002, EAN: 5903228188855, kod zewnętrzny: 020580, waga: ok. 1 g, wymiary opakowania: 38 × 16 × 8 mm.
7. Co jeśli nie mam doświadczenia w serwisie silników?
W przypadku braku pewności zleć montaż serwisowi. Nieprawidłowe osadzenie może spowodować poważne uszkodzenia cylindra i tłoka.
