Wał korbowy Rato silnik R420 agregat AG5-1F 13300-Z100110-0000
- Wał korbowy Rato R420 13300-Z100110-0000 do agregatu AG5-1F – oryginalna część do silnika 420 cm³. Zapewnia stabilne obroty, mniejsze wibracje i długą żywotność agregatu prądotwórczego.
Wał korbowy Rato silnik R420 agregat AG5-1F 13300-Z100110-0000 — precyzja i trwałość do silników 420 cm³
Wał korbowy Rato R420 (kod: 13300-Z100110-0000, EAN: 5906434045103) to kluczowy element układu korbowo‑tłokowego w silnikach jednocylindrowych 4‑suwowych 420 cm³ stosowanych m.in. w agregatach prądotwórczych AG5‑1F. Odpowiada za zamianę ruchu posuwisto‑zwrotnego tłoka na ruch obrotowy, przenosząc moment obrotowy na koło zamachowe i układ przeniesienia napędu. Precyzyjna obróbka czopów i zębów koła rozrządu zapewnia cichą i stabilną pracę silnika nawet przy wysokich obciążeniach.
Jeśli Twój agregat lub maszyna traci płynność pracy, wibracje są wyraźnie większe, a moc spada — nowy wał korbowy jest jedną z najskuteczniejszych i ekonomicznych metod przywrócenia fabrycznych parametrów silnika.
Wał korbowy Rato R420 / agregat AG5‑1F — dopasowanie, wytrzymałość, stabilność
- Dopasowanie wymiarowe — czopy robocze i łożyskowe wykonane z dbałością o tolerancje dla silników Rato R420. Ułatwia to montaż, skraca czas przeglądu i minimalizuje ryzyko nieszczelności czy przegrzewania łożysk.
- Odporność na obciążenia — masywne przeciwciężary i precyzyjnie dobrana geometria ograniczają drgania skrętne, co poprawia kulturę pracy silnika w agregatach prądotwórczych, zagęszczarkach czy pompach.
- Stabilna praca rozrządu — zintegrowane koło zębate napędu rozrządu współpracuje z wałkiem rozrządu, zapewniając poprawną fazę otwarcia zaworów i łatwe uruchamianie urządzenia także w niskich temperaturach.
Przykłady zastosowań w codziennej pracy: agregaty prądotwórcze jednofazowe i trójfazowe o mocy 5–7 kW (z silnikiem 420 cm³), budowlane maszyny lekkie, mobilne kompresory, pompy spalinowe do wody czystej i brudnej, odśnieżarki klasy 400+ cm³.
Gdzie montuje się wał korbowy Rato R420 i jak poprawnie go dobrać? Trzy kluczowe wskazówki
- Miejsce montażu — wewnątrz karteru silnika. Czop główny osadzony jest w łożyskach obudowy, a czop korbowodu współpracuje z tuleją/łożyskowaniem w główce korbowodu. Z prawej strony zwykle znajdują się elementy rozruchu i koło zamachowe, z lewej — napęd rozrządu.
- Kompatybilność — wybieraj wał oznaczony dokładnie R420 / AG5‑1F i kodem 13300‑Z100110‑0000. Zwróć uwagę na średnice czopów i długości końcówek (patrz „Dane techniczne”), by dopasować uszczelniacze, łożyska i osprzęt.
- Jakość montażu — przed złożeniem oczyść kartery, sprawdź luz łożyskowy, ustaw luz osiowy wału, zastosuj świeży olej silnikowy i momenty dokręcania wg dokumentacji serwisowej. Po wymianie przeprowadź docieranie pod lekkim obciążeniem.
Codzienne korzyści: szybszy rozruch agregatu na budowie, stabilne napięcie i częstotliwość prądnicy dzięki równomiernym obrotom, mniejsze zużycie paliwa wskutek poprawnej pracy rozrządu i redukcja wibracji przenoszonych na ramę urządzenia.

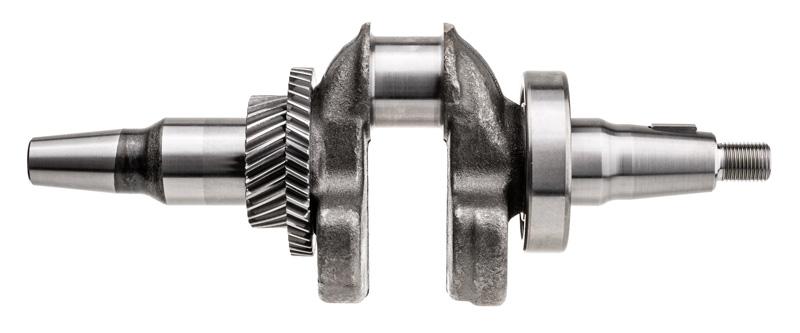

Co to jest wał korbowy Rato R420 13300‑Z100110‑0000?
To precyzyjnie obrobiona stalowa oś napędowa silnika, składająca się z czopów głównych, czopa korbowodu, przeciwciężarów oraz koła zębatego rozrządu. Przenosi siły z tłoka i korbowodu, zamieniając je w równomierny ruch obrotowy. W tym modelu geometria i długości dopasowane są do silników Rato serii R420 montowanych m.in. w agregatach AG5‑1F.
Zastosowanie
- Agregaty prądotwórcze i zestawy prądotwórcze z silnikiem 420 cm³ (np. AG5‑1F).
- Zagęszczarki, przecinarki, walce i inny lekki sprzęt budowlany z jednostką R420.
- Pompy spalinowe do wody, kompresory, maszyny rolnicze pomocnicze z silnikiem 4‑suwowym 420 cm³.

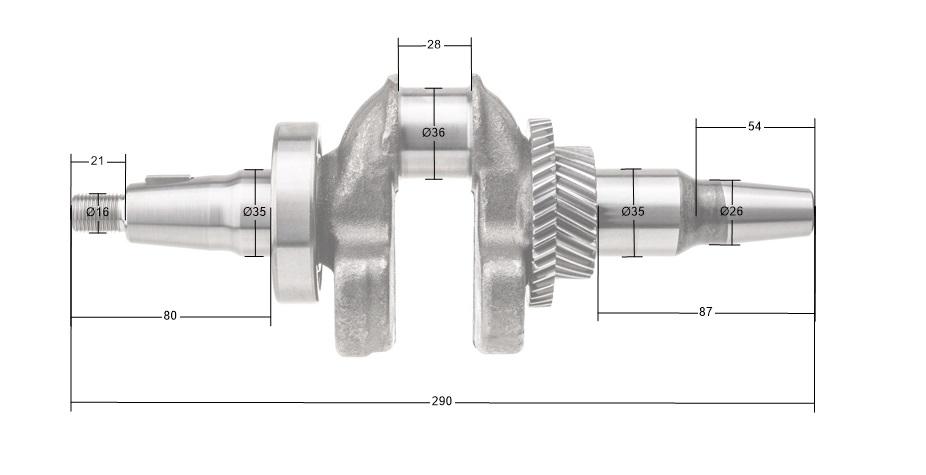

Dane techniczne i wymiary (wg rysunku poglądowego i danych logistycznych)
- Model/oznaczenie: Wał korbowy Rato R420, agregat AG5‑1F, 13300‑Z100110‑0000
- EAN: 5906434045103
- Długość całkowita wału (L): ok. 290 mm
- Czop korbowodu: szerokość ok. 28 mm, średnica ok. Ø36 mm
- Czopy główne (wybrane odcinki): średnice ok. Ø35 mm; końcówka prawa ok. Ø26 mm; końcówka lewa z gwintem ok. Ø16 mm
- Długości odcinków referencyjnych: lewy ok. 80 mm; prawy ok. 87 mm; odległość od koła zębatego do końcówki ok. 54 mm
- Koło zębate: zintegrowane, do napędu rozrządu (liczba zębów dopasowana do wałka rozrządu R420)
- Parametry logistyczne opakowania: 311 × 131 × 112 mm; waga brutto ok. 4 060 g
Uwaga: wymiary podane na podstawie rysunku poglądowego mogą nieznacznie się różnić w zależności od partii produkcyjnej. Doboru łożysk i uszczelniaczy dokonuj po weryfikacji średnic na oryginalnych częściach.
Dlaczego warto wybrać ten wał korbowy?
- Przywraca fabryczne osiągi — stabilne obroty, mniejsze wibracje, wyższa kultura pracy.
- Niższe koszty serwisu — pewne dopasowanie skraca czas przestoju i ogranicza ryzyko dodatkowych napraw.
- Trwałość na lata — solidna konstrukcja i właściwe wyważenie ograniczają zużycie łożysk oraz uszczelniaczy.
Wskazówki montażowe
- Spuść olej, zdemontuj osprzęt i rozpołów karter silnika.
- Skontroluj stan łożysk i uszczelniaczy; w razie śladów zużycia wymień komplet.
- Ustaw znakowanie rozrządu (koło wału z kołem wałka) i zachowaj czystość montażową.
- Zastosuj zalecane momenty dokręcania, a po złożeniu zalej świeży olej i wykonaj próbę pod lekkim obciążeniem.
Najczęściej zadawane pytania (FAQ)
- Do jakich urządzeń pasuje ten wał korbowy?
- Do silników Rato serii R420 stosowanych m.in. w agregatach prądotwórczych AG5‑1F oraz innych maszynach z jednostką 420 cm³.
- Czy wał jest gotowy do montażu?
- Tak, element dostarczany jest kompletny z kołem zębatym rozrządu. Należy przygotować odpowiednie łożyska, uszczelniacze i uszczelki karteru.
- Jak sprawdzić kompatybilność z moim silnikiem?
- Porównaj oznaczenie silnika (R420), wymiary czopów oraz kod części 13300‑Z100110‑0000 z dokumentacją serwisową lub numerem starego wału.
- Jakie objawy wskazują na zużycie wału?
- Wzrost wibracji, stuki z okolic karteru, spadek mocy, opiłki w oleju, nadmierny luz na czopie korbowodu lub nieszczelności uszczelniaczy.
- Jaki jest ciężar i wymiary przesyłki?
- Waga brutto ok. 4,06 kg; wymiary opakowania: 311 × 131 × 112 mm — ułatwia to planowanie wysyłki i magazynowanie.
- Czy po wymianie wału trzeba docierać silnik?
- Zalecane jest krótkie docieranie: 1–2 godziny pracy przy umiarkowanym obciążeniu, z kontrolą poziomu i temperatury oleju.
