Klin koła pasowego CEDRUS transporter TR300 /5x5x30/ 130888
- Klin koła pasowego CEDRUS transporter TR300 /5x5x30/ 130888
Klin koła pasowego CEDRUS transporter TR300 /5x5x30/ 130888
Klin koła pasowego CEDRUS TR300 to precyzyjny element łączący koło pasowe z wałem napędowym w transporterze CEDRUS TR300. Zapewnia pewne przeniesienie momentu obrotowego, zapobiega poślizgowi oraz stabilizuje pozycję koła pasowego podczas pracy w trudnych warunkach terenowych. To drobny, lecz kluczowy komponent decydujący o niezawodności całego układu napędowego.

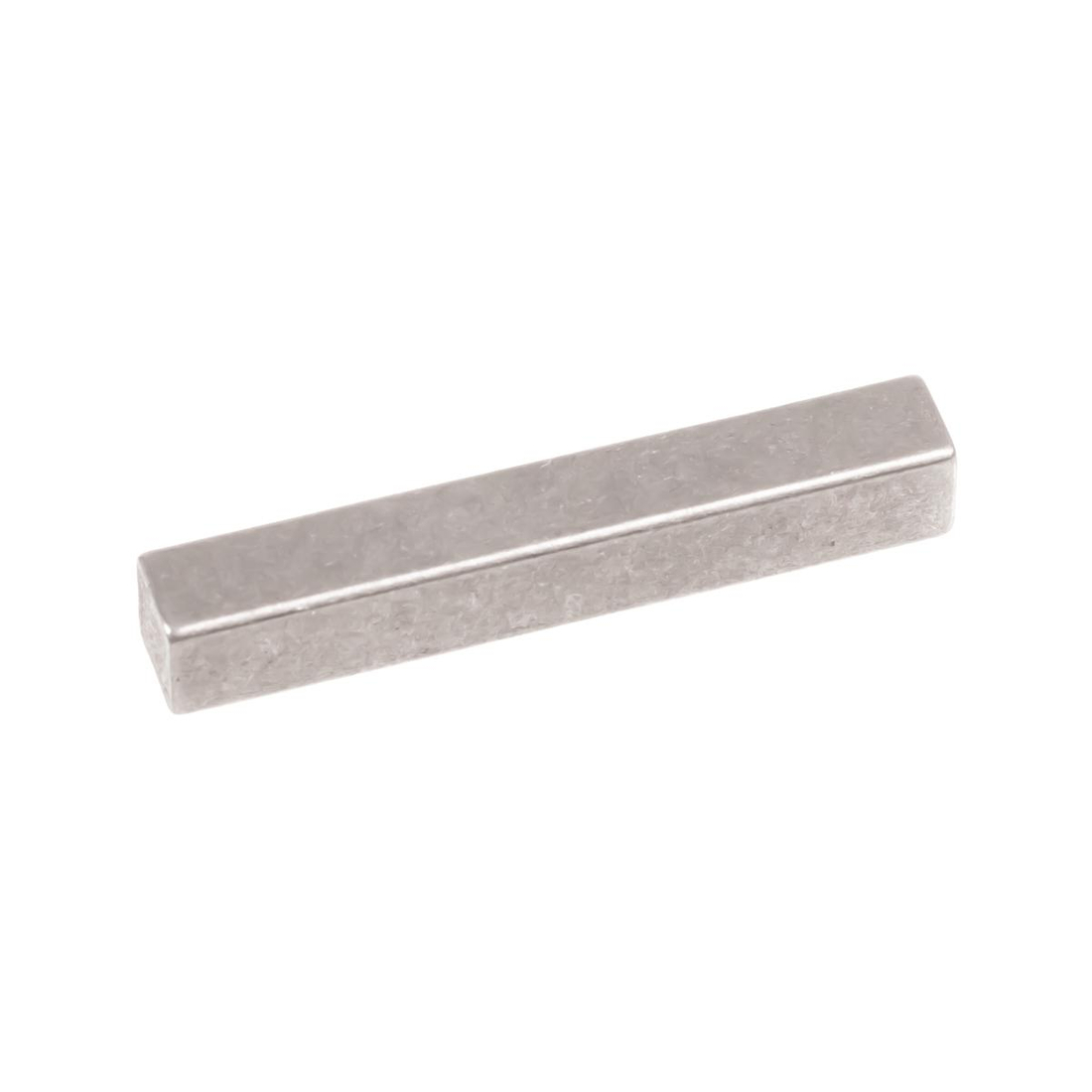

Co to jest? Jest to stalowy klin (wpust) prostokątny o standardzie 5×5 mm i długości roboczej przewidzianej dla modelu TR300. Dzięki odpowiednio dobranej geometrii idealnie wypełnia rowek wpustowy w wale i w piaście koła pasowego.
Gdzie się montuje? Klin montuje się bezpośrednio w rowku wpustowym wału napędowego oraz odpowiadającym mu rowku w piaście koła pasowego transportera CEDRUS TR300. Po osadzeniu koła pasowego i dociągnięciu mocowania powstaje trwałe, odporne na obciążenia połączenie kształtowe.
Zastosowanie: Wymiana zużytego lub uszkodzonego klina w układzie przeniesienia napędu transportera CEDRUS TR300. Sprawdzi się również wszędzie tam, gdzie wymagany jest klin o specyfikacji 5×5 i długości przewidzianej dla tego modelu (np. po planowym serwisie, po demontażu kół pasowych, po stwierdzeniu luzów lub śladów poślizgu).
Wymiary:
Szerokość: 5 mm
Wysokość: 5 mm
Długość: 33 mm
Uwaga techniczna: Oznaczenie katalogowe produktu wskazuje format 5×5×30 mm, natomiast w sekcji „Wymiary” podano długość 33 mm. W praktyce dla kluczy/wpustów spotyka się niewielkie różnice i tolerancje długości wynikające z partii produkcyjnych lub zamienników serwisowych. Przed montażem zalecamy porównać długość starego elementu z nowym (30–33 mm) i dopasować go do gniazda w piaście koła pasowego.
Klin koła pasowego CEDRUS TR300 5×5 – trwałość, pewne przeniesienie napędu i szybki serwis
- Trwałość i precyzja wykonania – hartowana stal i dokładnie frezowane krawędzie zapewniają długą żywotność oraz stabilne osadzenie w rowkach wpustowych. Przykład zastosowania: praca transportera na grząskim podłożu, częste ruszanie z ładunkiem, gdzie występują nagłe skoki obciążenia.
- Pewne przeniesienie momentu – klin eliminuje ryzyko poślizgu pomiędzy wałem a kołem pasowym, co przekłada się na równą pracę napędu i ochronę paska. Przykład: zjazd po pochyłości z pełnym koszem materiału – napęd utrzymuje kontrolę bez szarpnięć.
- Szybki i prosty serwis – standardowy przekrój 5×5 mm ułatwia wymianę bez dodatkowej obróbki. Przykład: wymiana wpustu podczas sezonowego przeglądu – mechanik wyjmuje zużyty element i osadza nowy bez dopasowywania.
Korzyści dla użytkownika
- Więcej pracy, mniej przestojów – stabilny napęd ogranicza awarie pasków i kół pasowych.
- Ochrona podzespołów – właściwe połączenie kształtowe ogranicza bicie i luz, przedłużając żywotność łożysk i wałów.
- Ekonomiczna wymiana – mały koszt części, duży wpływ na niezawodność całego transportera.
Dane techniczne
- Przeznaczenie: CEDRUS transporter TR300
- Oznaczenie/format: 5×5×30 (patrz uwaga o długości)
- Kod produktu / systemowy: 130888
- EAN: 5906434039263
- Wymiary opakowania [mm]: 41 (D) × 15 (S) × 2 (W)
- Masa: 10 g
Instrukcja montażu – wskazówki
- Oczyść rowek wpustowy w wale i piaście koła pasowego z opiłków, zabrudzeń oraz starego smaru.
- Wsuń klin w rowek wału – powinien wejść z lekkim oporem, bez luzu bocznego.
- Nałóż koło pasowe tak, aby jego rowek pokrył się z klinem, następnie dociśnij i zabezpiecz zgodnie z instrukcją serwisową (śruba, nakrętka, podkładka, ewentualnie klej do gwintów).
- Sprawdź płynność obrotu oraz brak bicia i luzu osiowego. Po pierwszych godzinach pracy skontroluj mocowanie.
Typowe zastosowania w codziennej pracy
- Transport materiałów budowlanych i ogrodowych na posesji, działce czy w terenie leśnym.
- Załadunek i zjazd z ładunkiem po pochyłościach, gdzie potrzebna jest pełna kontrola napędu.
- Praca w wilgotnym, błotnistym środowisku – utrzymanie przeniesienia napędu bez poślizgu.
Kompatybilność i dopasowanie
Klin przeznaczony jest do transportera CEDRUS TR300. Może pasować także do innych maszyn korzystających z wpustu 5×5 o zbliżonej długości (30–33 mm), jednak przed montażem należy zweryfikować wymiary rowków i długość gniazda w piaście koła pasowego.
FAQ – najczęstsze pytania
Czy ten klin na pewno pasuje do CEDRUS TR300?
Tak, produkt jest dedykowany do modelu TR300. Dla pewności porównaj przekrój 5×5 mm i długość ze starym elementem.
W opisie widzę 5×5×30 mm, a także długość 33 mm – który wymiar jest właściwy?
Obie wartości pojawiają się dla tego numeru części. W praktyce spotykana jest długość 30–33 mm. Zmierz gniazdo w piaście; jeśli dopuszcza 33 mm, klin będzie pasował. W razie potrzeby klin można delikatnie skorygować długościowo (tylko w serwisie).
Jak rozpoznać zużycie klina?
Objawy to luz między kołem pasowym a wałem, ślady poślizgu, wibracje, trudności z utrzymaniem napięcia paska lub widoczne spłaszczenia/wykruszenia krawędzi klina.
Czy do montażu potrzebny jest specjalny smar lub klej?
Rowki powinny być czyste i odtłuszczone. Stosuj zabezpieczenie gwintów na śrubach mocujących koło pasowe zgodnie z zaleceniami serwisowymi producenta maszyny.
Jaka jest waga i wymiary opakowania?
Masa klina wynosi ok. 10 g. Wymiary opakowania: 41×15×2 mm.
