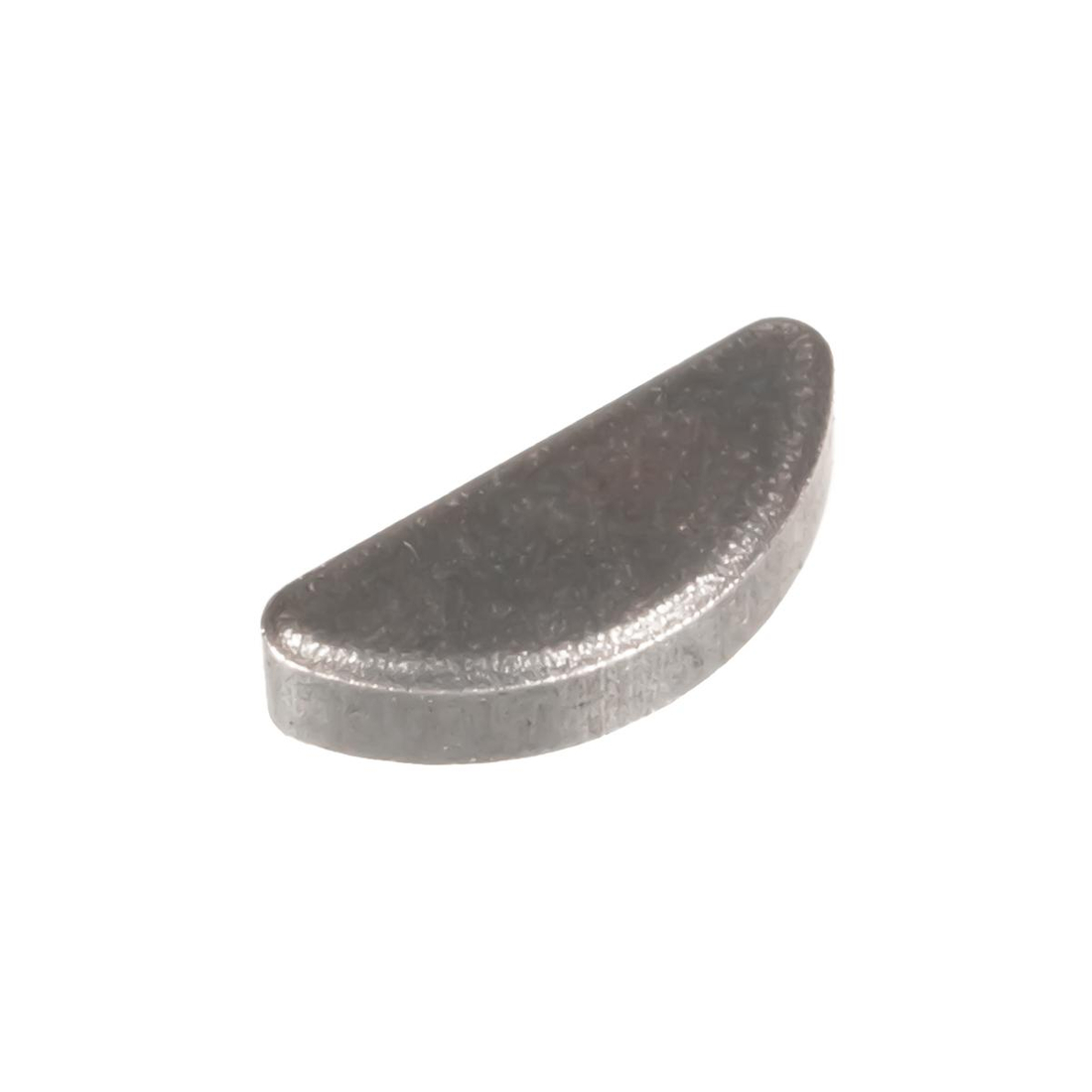

- Klin przekładni Cedrus kosiarka KCL19SP /3x4,5x11/ KCL16B-35
Klin przekładni Cedrus kosiarka KCL19SP /3x4,5x11/ KCL16B-35 to precyzyjny element montażowy odpowiadający za pewne połączenie koła zębatego lub koła pasowego z wałem w przekładni kosiarki. Dzięki właściwym wymiarom i solidnemu wykonaniu gwarantuje stabilne przeniesienie momentu obrotowego, chroniąc napęd przed poślizgiem i uszkodzeniami.
Klin przekładni Cedrus kosiarka KCL19SP /3x4,5x11/ KCL16B-35 – stabilne przeniesienie napędu, dopasowanie i długowieczność
1) Pewne przeniesienie momentu: klin (półksiężyc/woodruff) blokuje wzajemny obrót elementów na wale, zapobiegając poślizgowi. Efekt to płynna praca napędu, brak szarpania i mniejsze ryzyko uszkodzeń przekładni. Przykład: po wymianie paska napędowego kosiarka zachowuje pełną trakcję, a napęd kół działa równomiernie.
2) Trwałość i odporność na obciążenia: masywny, metalowy klin radzi sobie z udarami powstającymi podczas koszenia na nierównym terenie. Przykład: podczas wjazdu na krawężnik czy korzeń, klin utrzymuje połączenie koła z wałem, chroniąc wpust i gniazdo przed wybiciem.
3) Precyzyjne dopasowanie 3 × 4,5 × 11 mm: dokładne wymiary ograniczają luz w gnieździe, co przekłada się na cichszą pracę i mniejsze zużycie. Przykład: po montażu właściwego klina znika stukot i „martwy skok” koła, a kosiarka odzyskuje fabryczną kulturę pracy.
Co to jest ten element?
To klin przekładni – niewielki, półokrągły element ustalający (tzw. klin Woodruffa), który łączy element wirujący (koło zębate, koło pasowe) z wałem w przekładni kosiarki. Jego zadaniem jest przenoszenie sił skrętnych oraz precyzyjne pozycjonowanie części na wale.
Gdzie się montuje?
Klin osadza się w wyfrezowanym gnieździe (wpust/wręg) na wale przekładni napędowej kosiarki Cedrus KCL19SP. Po nasunięciu na wał koła zębatego lub koła pasowego, elementy te blokują klin we właściwej pozycji, tworząc pewne połączenie cierne i kształtowe.
Zastosowanie
- Naprawa i konserwacja przekładni w kosiarce Cedrus KCL19SP.
- Eliminacja poślizgu pomiędzy wałem a kołem zębatym/pasowym.
- Przywrócenie poprawnego działania napędu kół po kolizji, zużyciu lub luzach na połączeniu.
Dane techniczne (kluczowe informacje)
Wymiary:
Szerokość: 3 mm
Wysokość: 4,5 mm
Długość: 11 mm
- Model / kod produktu: KCL16B-35
- Dedykowany do: kosiarka Cedrus KCL19SP
- Kod EAN: 5906434181931
- Waga (brutto): 1.000 g
- Wymiary opakowania [mm]: 34 (dł.) × 18 (szer.) × 10 (wys.)
- Materiał: stal – wysoka odporność na ścieranie i obciążenia (element metalowy)
- Typ klina: półokrągły (Woodruff) – dopasowany do gniazda we wale przekładni
Korzyści dla użytkownika
- Bezawaryjna praca napędu – stabilne połączenie wału z kołem eliminuje poślizg i szarpanie.
- Niższe koszty serwisu – prawidłowy klin chroni wpust i koło przed nadmiernym zużyciem.
- Prosty montaż – kompaktowy element, który łatwo wymienić podczas rutynowego przeglądu.
Wskazówki montażowe
- Oczyść gniazdo we wale i rowek w kole z zabrudzeń oraz zużytego smaru.
- Wsuń klin w gniazdo tak, aby płaska część licowała z powierzchnią wału.
- Nasuwaj koło zębate/pasowe prosto na wał, kontrolując, czy wchodzi po linii klina.
- Dokręć połączenie zgodnie z zalecanym momentem z instrukcji serwisowej modelu KCL19SP.
Uwaga: zawsze porównaj wymiary starego klina z nowym (3 × 4,5 × 11 mm). W razie wątpliwości skorzystaj z dokumentacji serwisowej.
Kompatybilność
Element przeznaczony do kosiarki Cedrus KCL19SP, zgodny z numerem części KCL16B-35. Przed zakupem sprawdź numer części w swojej maszynie.
Dlaczego warto wybrać oryginalny klin?
Oryginalnie dobrany wymiar i kształt minimalizują luzy w połączeniu, co zwiększa trwałość całej przekładni. To mały element o dużym znaczeniu dla bezpieczeństwa i komfortu pracy kosiarki.
Najczęstsze objawy zużycia klina
- Poślizg napędu kół lub nagłe „odpuszczanie” trakcji podczas koszenia.
- Stukot/klepanie w okolicy przekładni, wyczuwalny luz na kole.
- Widoczne zniekształcenie lub wytarcie krawędzi klina.
FAQ
Jakie są wymiary klina przekładni do Cedrus KCL19SP?
Wymiary wynoszą 3 mm (szerokość) × 4,5 mm (wysokość) × 11 mm (długość).
Czy ten klin pasuje do innych modeli kosiarek Cedrus?
Produkt jest oznaczony kodem KCL16B-35 i dedykowany do KCL19SP. Kompatybilność z innymi modelami należy potwierdzić w dokumentacji danego urządzenia.
Co zyska moja kosiarka po wymianie klina?
Stabilne przeniesienie napędu, brak poślizgu i szarpania, cichszą pracę przekładni oraz mniejsze ryzyko dalszych uszkodzeń.
Czy montaż klina wymaga specjalistycznych narzędzi?
Najczęściej wystarczą podstawowe narzędzia warsztatowe. Należy jednak zachować czystość gniazda i przestrzegać momentów dokręcania z instrukcji serwisowej.
Jaka jest waga i wymiary opakowania?
Waga: 1.000 g. Wymiary opakowania: 34 × 18 × 10 mm.
