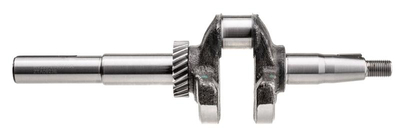

Wał korbowy Rato silnik RV225 22.2 mm 13300-Z390510-0000
- Fabryjny wał korbowy Rato do silnika RV225 (Ø22,2 mm, 13300-Z390510-0000). Oryginalna część OEM zapewnia idealne dopasowanie, cichszą pracę, mniejsze wibracje i dłuższą żywotność silnika. Idealny do serwisu.
Wał korbowy Rato silnik RV225 22.2 mm 13300-Z390510-0000

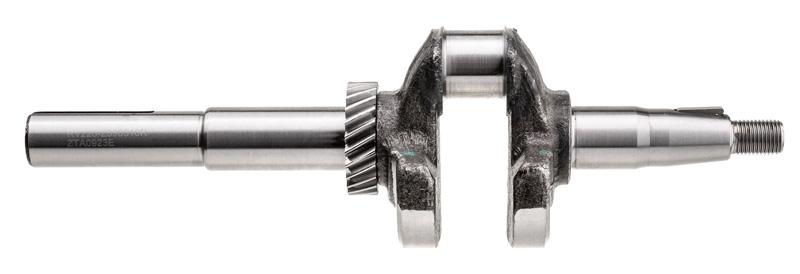

Fabryjny wał korbowy do silnika Rato RV225 zaprojektowany z myślą o maksymalnej trwałości i idealnym dopasowaniu. Precyzyjna obróbka, zintegrowane koło zębate rozrządu oraz końcówka wyjściowa Ø22,2 mm zapewniają płynną pracę jednostki, mniejsze wibracje i stabilne przeniesienie momentu obrotowego na urządzenie robocze.
To niezawodny wybór dla serwisów, wypożyczalni sprzętu i użytkowników, którzy oczekują pewności montażu „plug & play” oraz długiej, bezawaryjnej eksploatacji silnika RV225.
Wał korbowy Rato RV225 22.2 mm – co to jest, jak działa i jakie korzyści daje?
- Definicja i rola: Wał korbowy to serce silnika czterosuwowego – zamienia ruch posuwisto-zwrotny tłoka na ruch obrotowy. W modelu Rato RV225 element ten współpracuje z korbowodem i łożyskami, stabilizując obroty i redukując drgania całej jednostki.
- Precyzja wykonania: Obróbka na precyzyjnych szlifierkach i hartowane czopy wału zwiększają odporność na zużycie, co przekłada się na łatwiejszy rozruch, równą kulturę pracy i dłuższą żywotność silnika – szczególnie pod zmiennym obciążeniem.
- Końcówka wyjściowa Ø22,2 mm (7/8”): Popularny standard średnicy pozwala na bezproblemowe łączenie z osprzętem wielu maszyn napędzanych silnikiem RV225, zachowując osiowość i pewność połączenia.
Montaż, zastosowania i dane techniczne – wał korbowy 13300-Z390510-0000
- Gdzie się montuje: Bezpośrednio w karterze silnika Rato RV225. Czopy wału współpracują z łożyskami, czop korbowy łączy się z korbowodem, a zintegrowane koło zębate napędza rozrząd. Końcówka wału Ø22,2 mm służy do sprzęgania z elementem roboczym (sprzęgło, koło pasowe, koło zębate, sprzęgło odśrodkowe itp.).
- Typowe zastosowania silnika RV225: kosiarki i aeratory, glebogryzarki i wertykulatory, zagęszczarki, przecinarki, pompy, agregaty prądotwórcze i inny lekki sprzęt budowlano-ogrodniczy – wszędzie tam, gdzie wymagana jest wysoka niezawodność i równomierny bieg.
- Korzyści z wymiany na nowy wał: przywrócenie fabrycznych parametrów kompresji i mocy, zmniejszenie hałasu i wibracji, poprawa kultury pracy oraz wydłużenie żywotności łożysk, uszczelniaczy i całego silnika.
Dane techniczne (kluczowe wymiary i identyfikatory)
- Przeznaczenie: silnik Rato RV225.
- Średnica końcówki wyjściowej: Ø22,2 mm.
- Zintegrowane koło zębate rozrządu: tak (stalowe, frezowane).

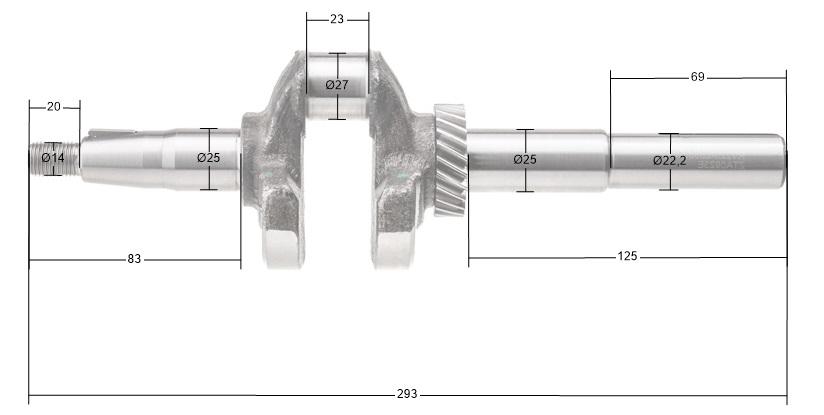

- Orientacyjne wymiary geometryczne (wg rysunku poglądowego):
- długość całkowita wału ok. 293 mm,
- długości odsadzeń: ok. 83 mm (strona z gwintem) i ok. 125 mm (strona z końcówką Ø22,2 mm), dodatkowy odcinek ok. 69 mm,
- średnice czopów: Ø25 mm (sekcje łożyskowe), Ø22,2 mm (wyjściowa),
- czop korbowy: szerokość ok. 23 mm, średnica ok. Ø27 mm,
- gwint końcowy: Ø14 mm (strona napędowa).
Uwaga: wartości podane na podstawie rysunku wymiarowego na zdjęciu – służą do wstępnej weryfikacji dopasowania. - Kod katalogowy/OEM: 13300-Z390510-0000.
- EAN: 5906434045271.
- Wymiary opakowania: 303 × 106 × 110 mm.
- Masa brutto: ok. 2 010 g.
Najważniejsze zalety dla użytkownika
- Trwałość i niezawodność: materiał i obróbka czopów ograniczają zużycie, co zmniejsza ryzyko zatarcia oraz luzów promieniowych.
- Stabilna praca silnika: precyzja wyważenia minimalizuje wibracje – to mniejsze zmęczenie operatora i lepsza jakość wykonywanej pracy.
- Bezproblemowy montaż: dedykacja do RV225 i standard Ø22,2 mm skracają czas naprawy i ułatwiają ponowną kalibrację osprzętu.
Wskazówki montażowe (good practice)
- Zawsze wymieniaj uszczelniacze i sprawdź stan łożysk wału – ich zużycie może szybko zniszczyć nowy element.
- Ustal położenie znaków rozrządu na kole wału i wałka rozrządu; zachowaj momenty dokręcania wg dokumentacji RV225.
- Po montażu sprawdź luz osiowy i promieniowy korbowodu oraz szczelność karteru.
Identyfikatory produktu
Wał korbowy Rato silnik RV225 22.2 mm – kod 13300-Z390510-0000, EAN 5906434045271.
FAQ – najczęściej zadawane pytania
Czy wał pasuje do każdego RV225?
Jaki osprzęt mogę zamontować na końcówce Ø22,2 mm?
Czy w zestawie są łożyska i uszczelniacze?
Skąd pewność, że wymiary będą pasować?
Jakie objawy wskazują na konieczność wymiany wału?
