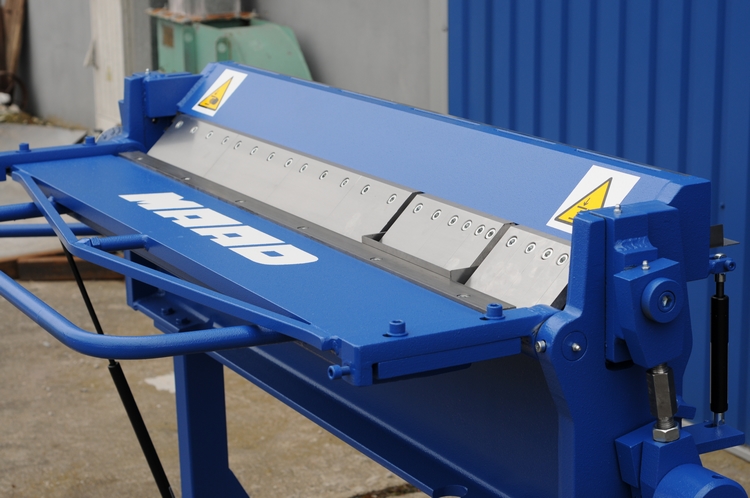

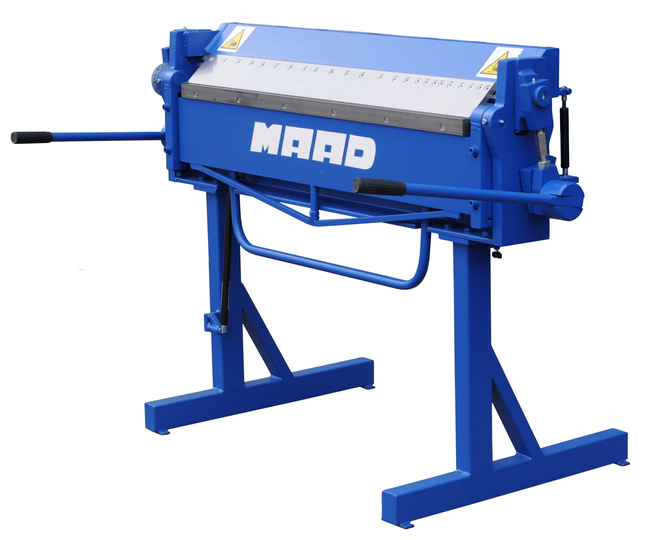

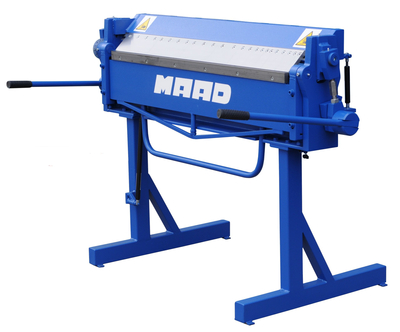

MAAD HS-1270/2.0 ZAGINARKA GIĘTARKA SEGMENTOWA 1270x2,0mm

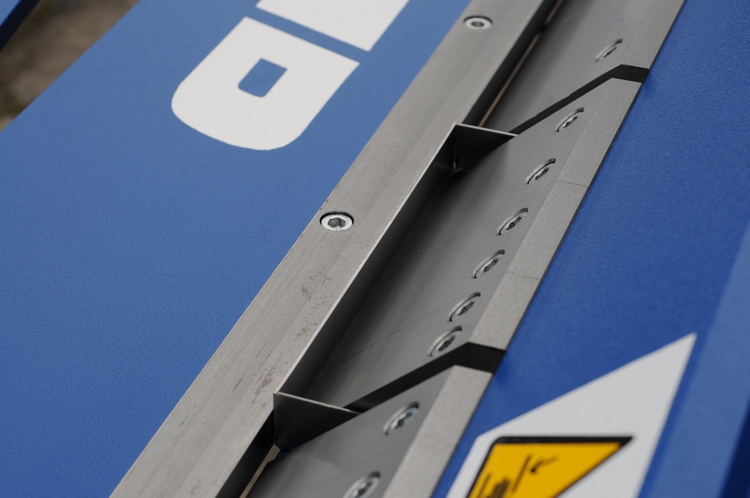

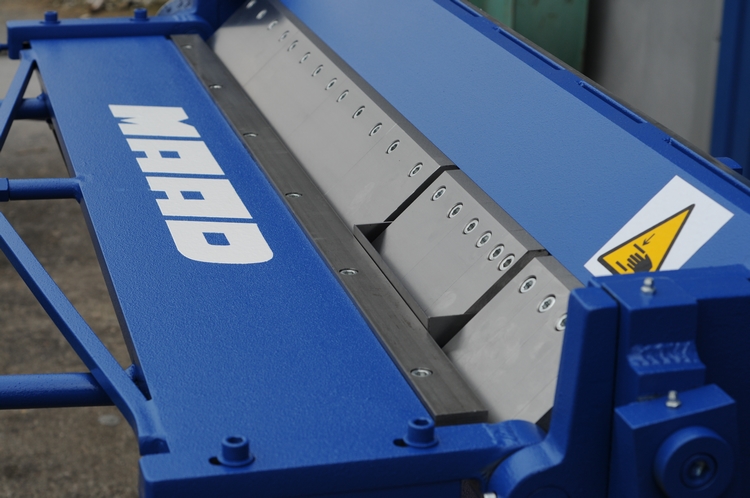

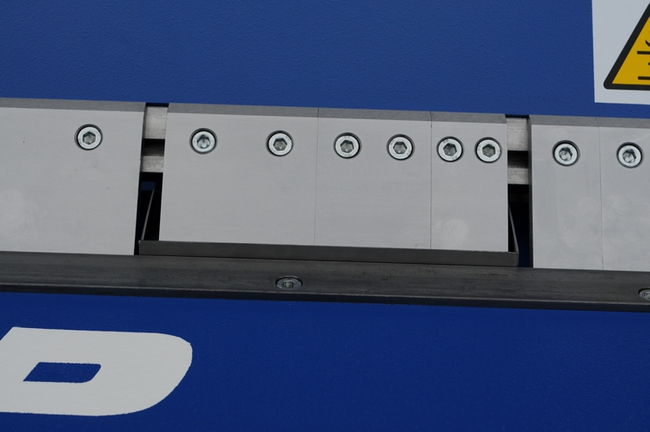

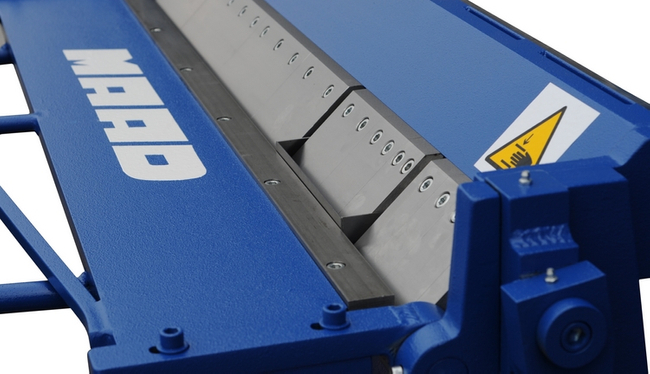

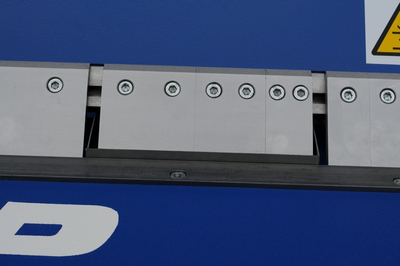

Zaginarka segmentowa HS-1270/2.0 jest wykonana na podstawie sprawdzonej konstrukcji elementów gnących. Funkcjonalna budowa zapewnia duży komfort obsługi oraz szeroki zakres praktycznego zastosowania. Belka dociskowa jest wyposażona w 12 noży segmentowych o wymiarach kolejno:

25/30/35/ 40/45/50/75/100/150/200/250/270 [mm].

Maksymalny prześwit między belką dociskową a podstawą zaginarki to 90 mm.

Noże są wykonane ze stali jakościowej pozwalającej na długoletnią pracę urządzenia przy zachowaniu odpowiednich parametrów gięcia.

Maksymalna wysokość "pudełka" zaginanego na maszynie to 30 mm.

Parametry techniczne/wyposażenie:

• - szerokość robocza - 1270 mm
• - max. grubość zaginanej blachy – 2,0 mm ( dla Rm<400MPa )
• - szerokość belki zaginającej – 20 mm
• - maksymalny kąt gięcia – 135 stopni
• - masa maszyny - 420 kg
• - odkręcane nogi - znacznie ułatwiają transport i załadunek
• - stelaż zakładany zakładany z tyłu maszyny do podtrzymania blachy
• - przymiary do cięcia blachy
• - kątomierz w wyposażeniu standardowym
• - siłownik gazowy wspomagający podnoszenie belki zaginającej
• - dwa siłowniki gazowe wspomagające podnoszenie belki dociskowej

Gabaryty maszyny:

• wysokość – 1.200 mm
• szerokość – 1.750 mm
• głębokość – 900 mm

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

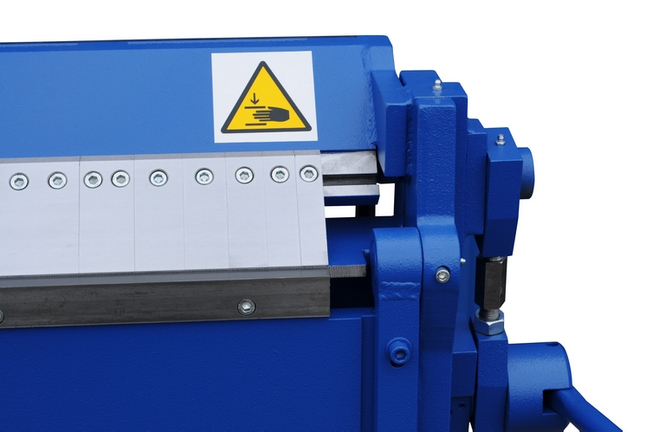

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Wyposażona jest w wymienne segmenty pozwalające na wykonywanie bardzo skomplikowanych obróbek. Jest podnoszona i opuszczana za pomocą dźwigni. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

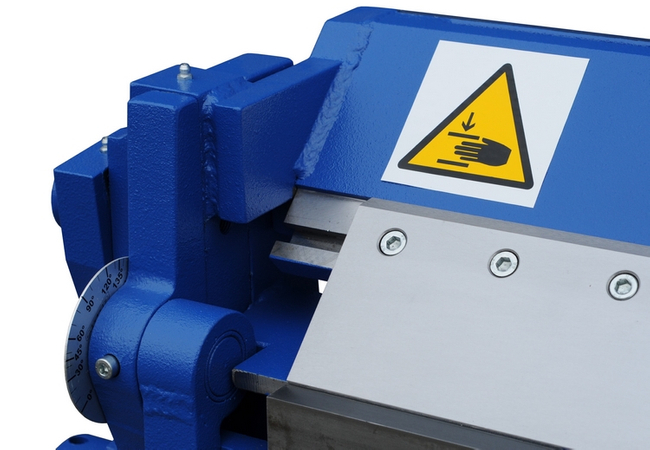

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

Belka dociskowa posiada regulację wysokości w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
