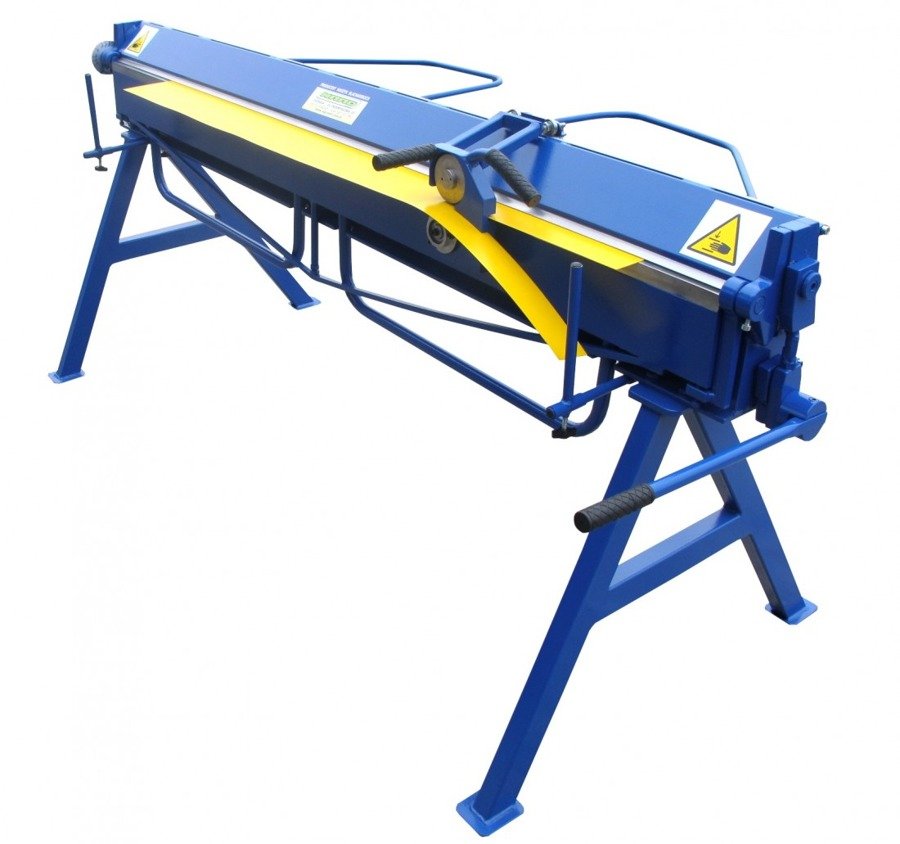

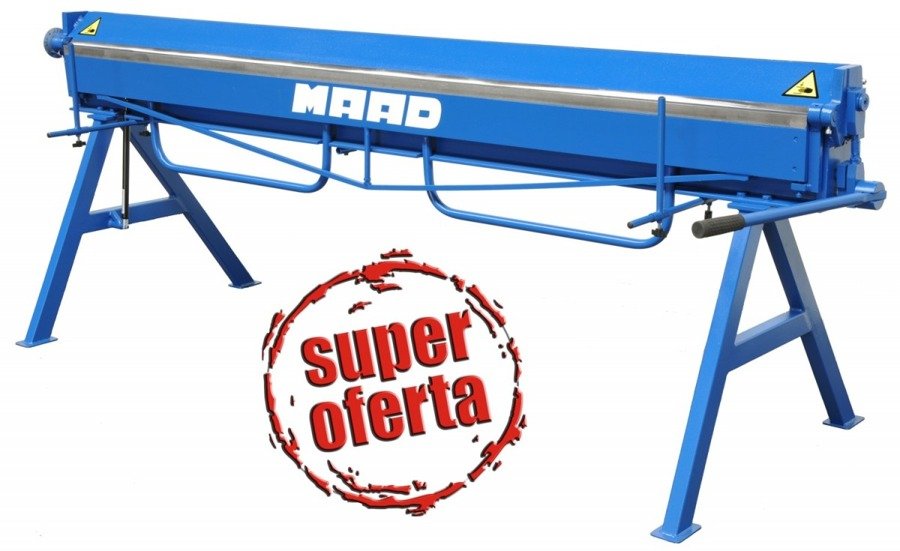

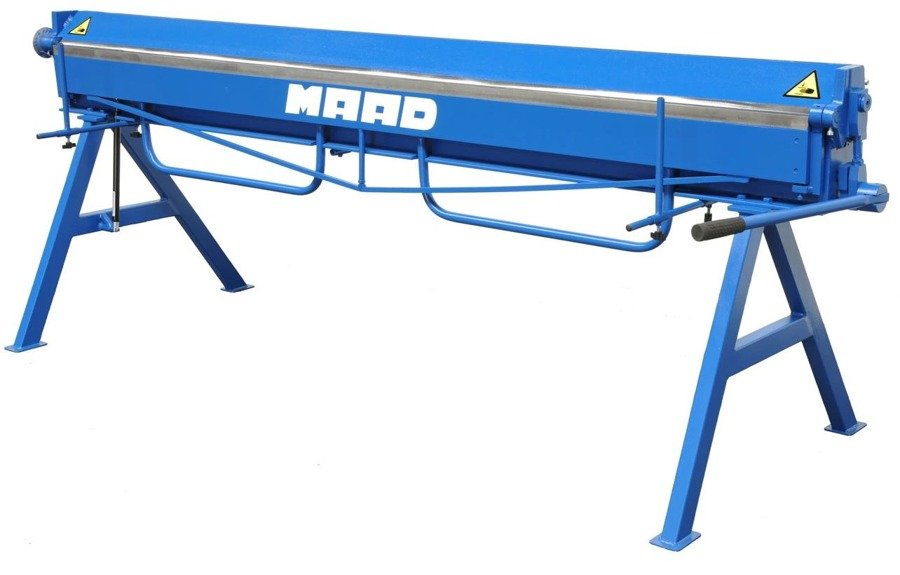

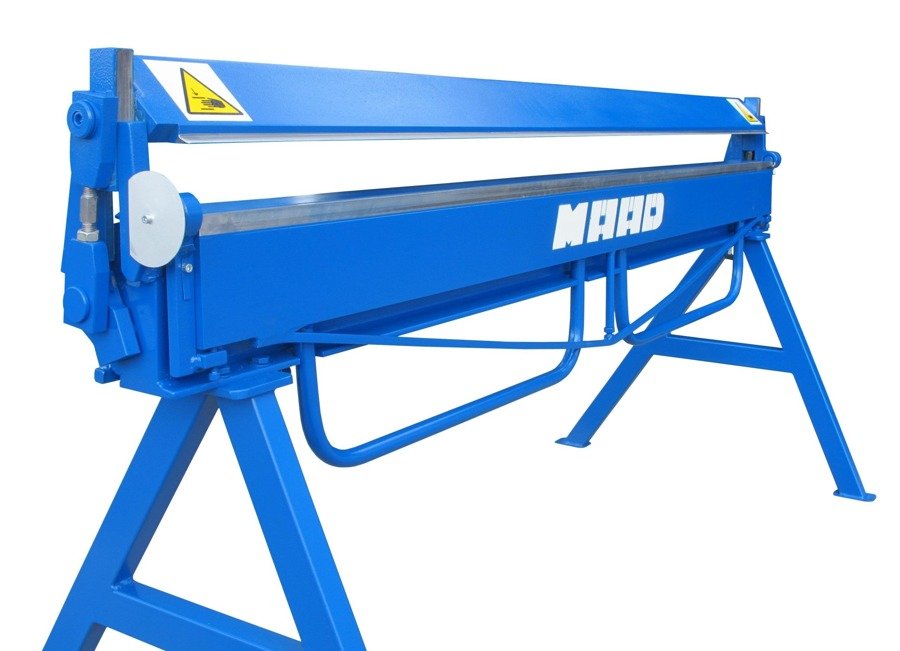

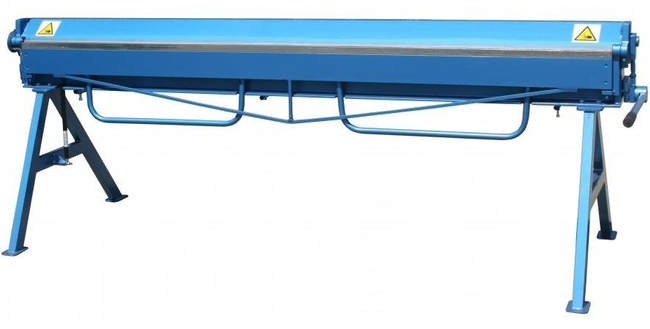

MAAD ZG-2500/0.7mm ZAGINARKA GIĘTARKA KRAWĘDZIARKA DEKARSKA DO BLACHY Z CIĘCIEM MAAD ZG-2500/0.7 mm

ZAGINARKA GIĘTARKA DO BLACHY DEKARSKA MAAD ZG-2500/0.7

Zaginarki serii MAAD ZG-2500 wyposażone są w dwa siłowniki podnoszące belkę dociskową oraz jeden siłownik podnoszący belkę zaginającą. Zaginarka ZG-2500/0.7 produkowana jest głównie z myślą o dekarzach pracujących na blachach o długości do 2500 mm i grubości 0,7 mm. Wąska belka zaginająca tj. 20 mm pozwala wykonać ogromną ilość obróbek dekarskich na jednej stabilnej maszynie. Wykorzystanie tulejek mosiężnych w mechanizmach obrotowych urządzenia wydłuża w znaczący sposób żywotność zaginarki, możliwość współpracy z nożem krążkowym dodatkowo dodaje funkcjonalności.

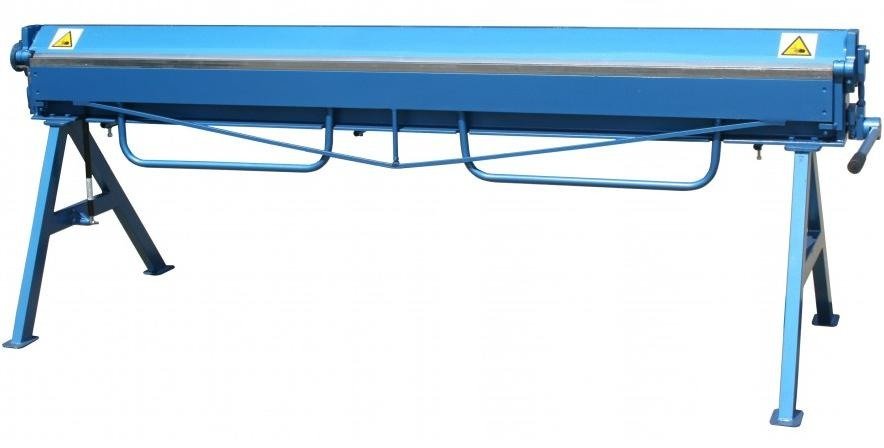

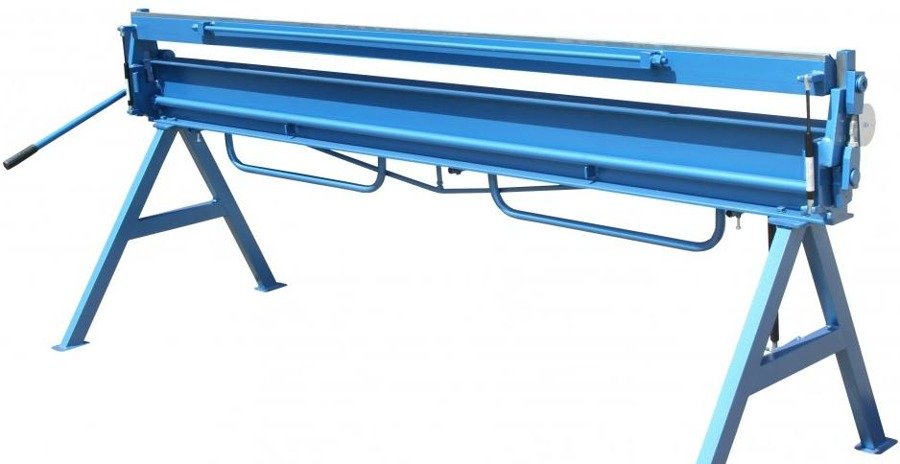

MAAD ZG-2500/0.7 to model zaginarki produkowany z myślą o dekarzach, wymagających większej niż typowe maszyny długości roboczej. Funkcjonalna i niezawodna w użytkowaniu, gwarantuje bezproblemową eksploatację bez odkształceń elementów roboczych. Wąska belka gnąca umożliwia wykonywanie złożonych obróbek blacharskich. Szczególnie przydatna przy gięciu parapetów okiennych.

Parametry techniczne/wyposażenie:

• - szerokość robocza - 2640 mm
• - max. grubość zaginanej blachy – 0,7 mm ( dla Rm<400MPa )
• - prześwit miedzy belkami - 85-100 mm
• - szerokość belki zaginającej – 20 mm
• - maksymalny kąt gięcia – 135 stopni
• - odkręcane nogi - znacznie ułatwiają transport i załadunek

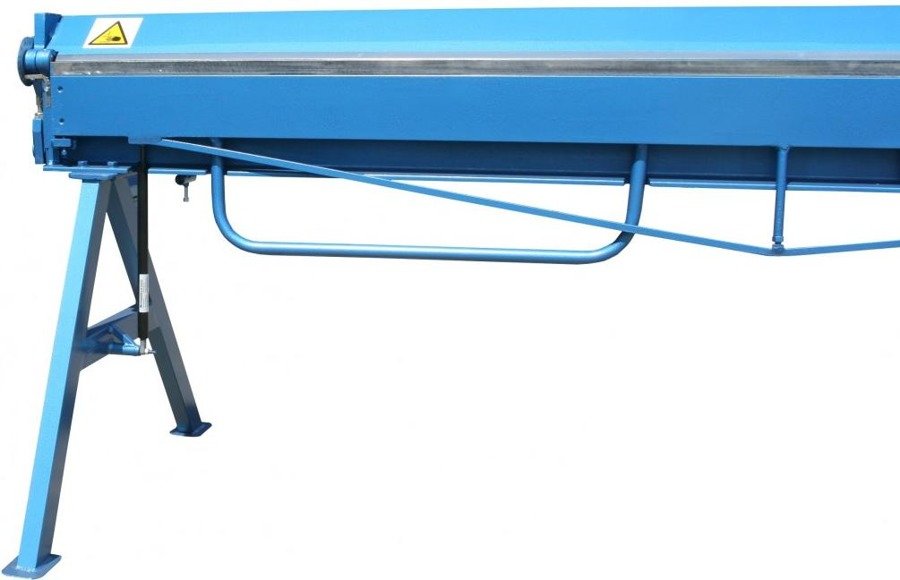

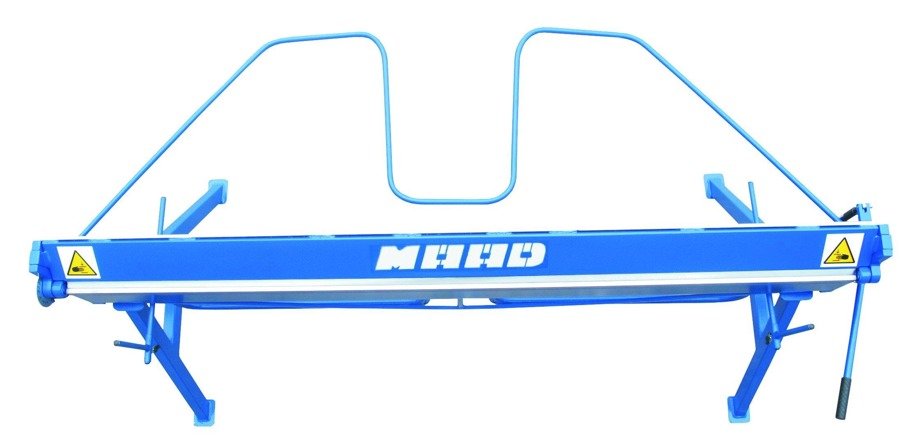

• - stelaż zakładany zakładany z tyłu maszyny do podtrzymania blachy
• - przymiary do cięcia blachy
• - nożyce krążkowe (opcja)
• - kątomierz w wyposażeniu standardowym

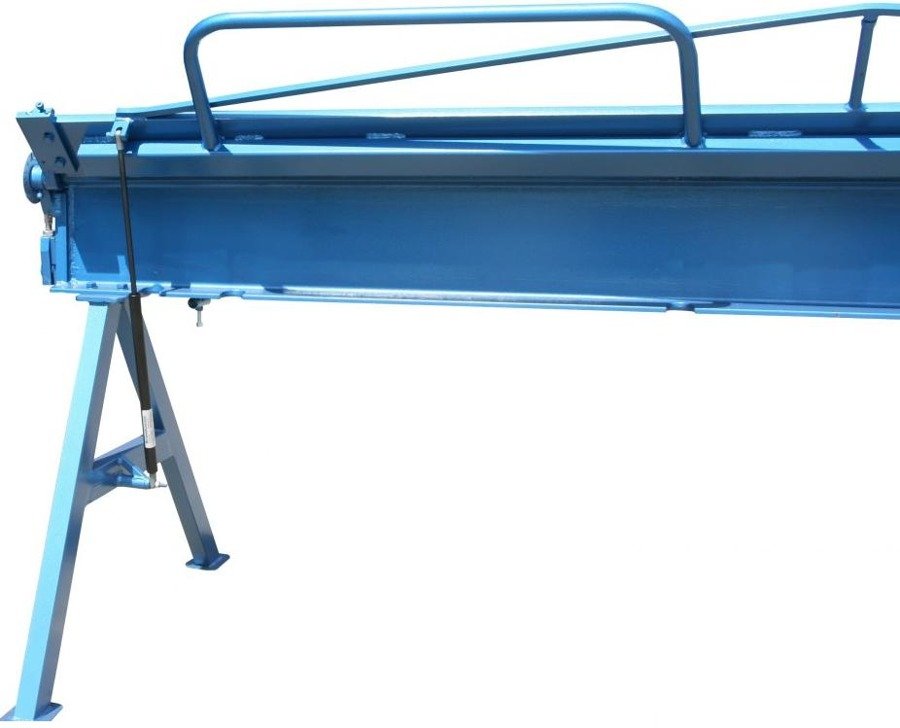

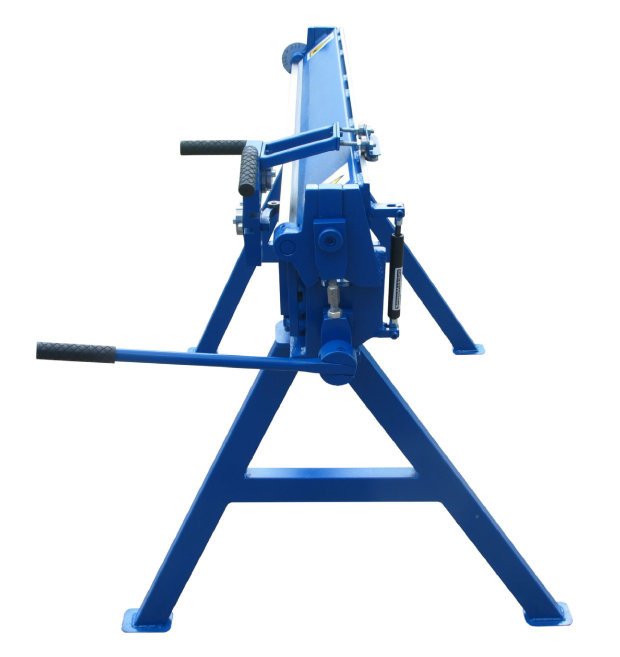

• - siłownik gazowy wspomagający podnoszenie belki gnącej

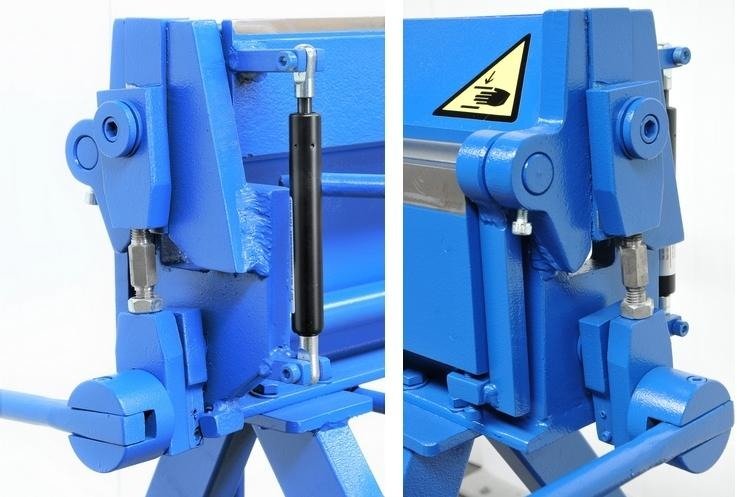

• - siłownik gazowy wspomagający podnoszenie belki dociskowej

Gabaryty maszyny:

• wysokość – 1.005 mm
• szerokość – 2.850 mm
• głębokość – 930 mm

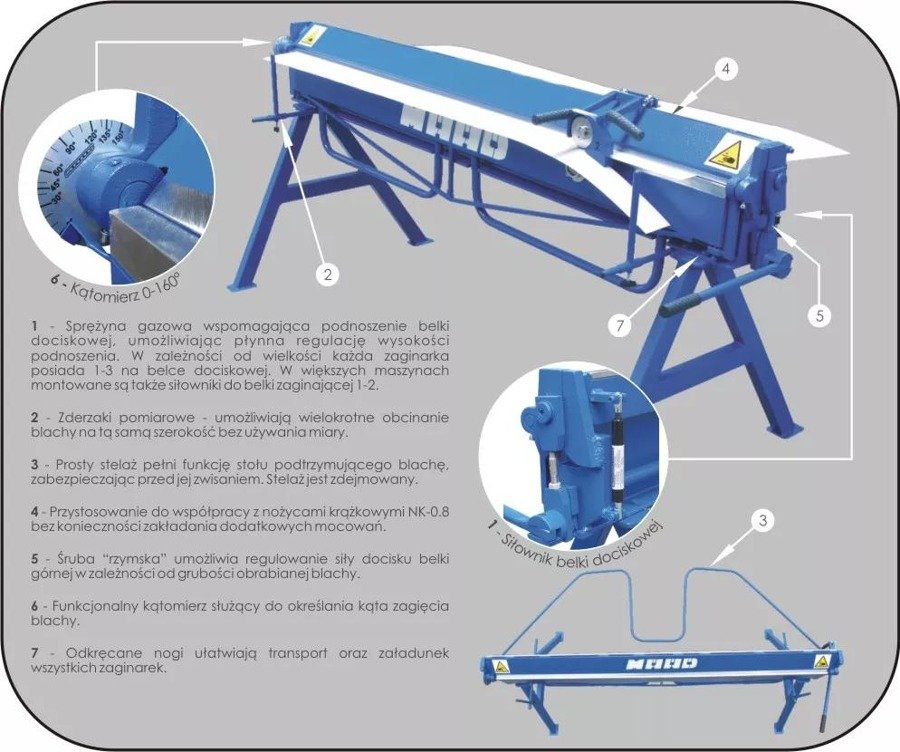

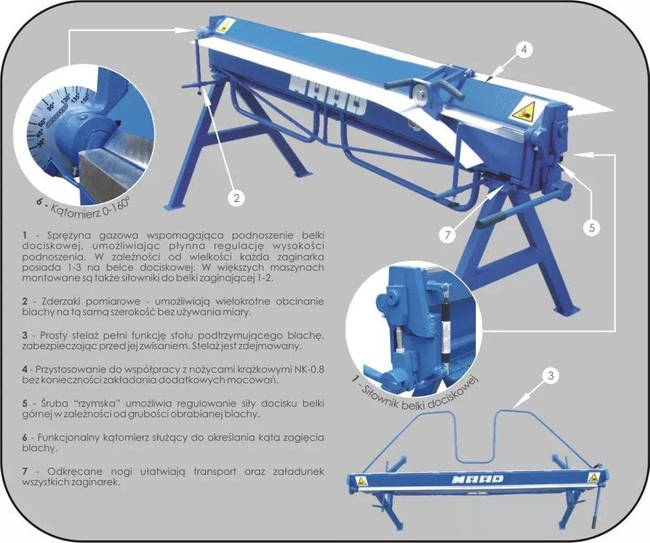

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

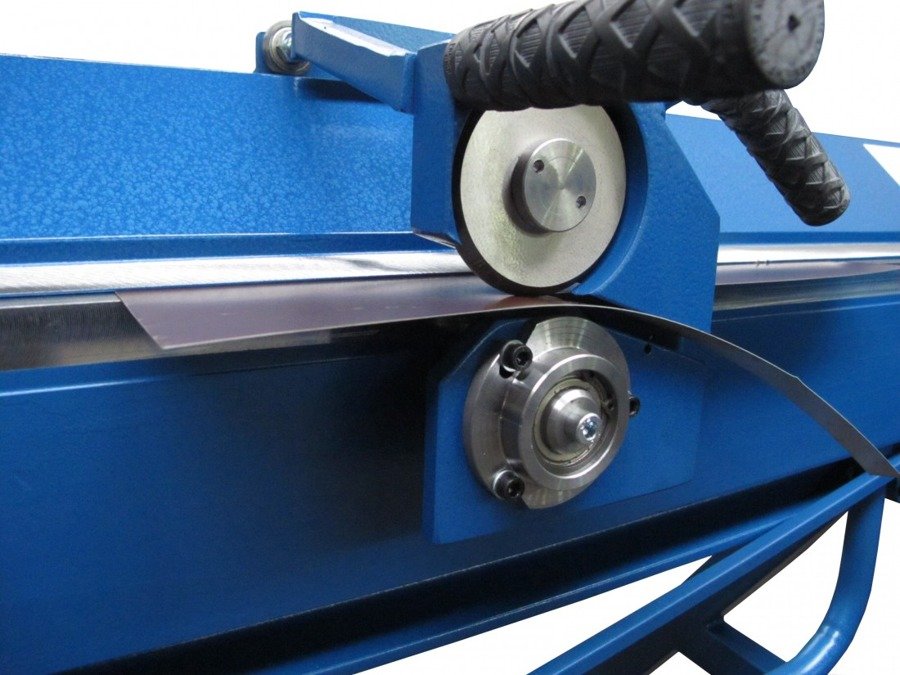

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Jest podnoszona i opuszczana za pomocą dźwigni. Siłownik gazowy wspomaga podnoszenie belki dociskowej. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

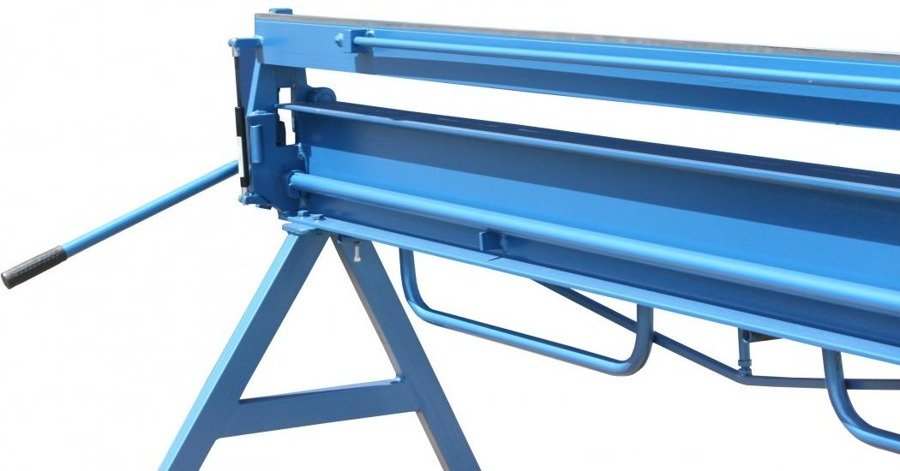

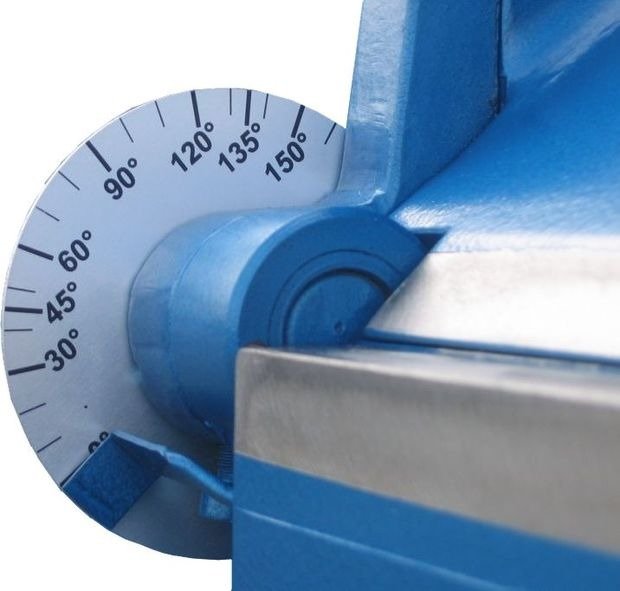

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Siłownik gazowy wspomaga podnoszenie belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

Belka gnąca posiada regulację położenia w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Belki robocze wyposażone są w napinacze służące do ustawienia prostoliniowości krawędzi roboczych.

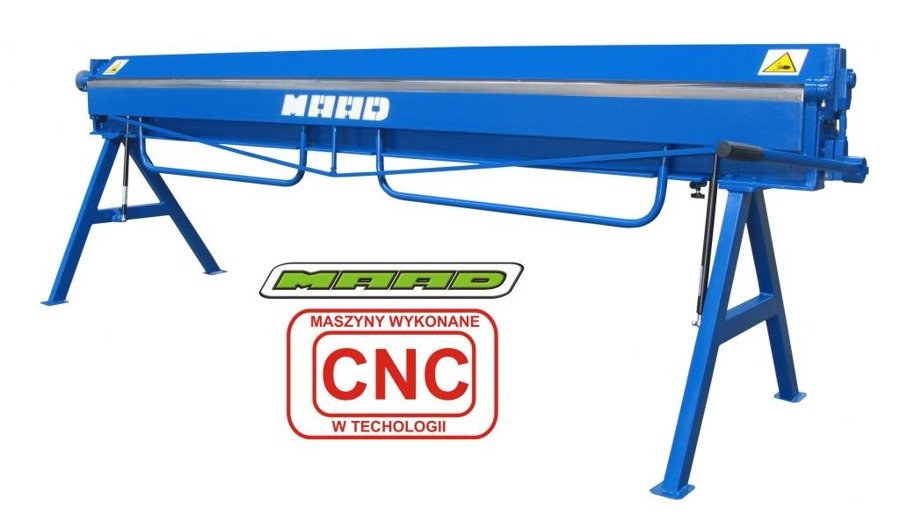

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
