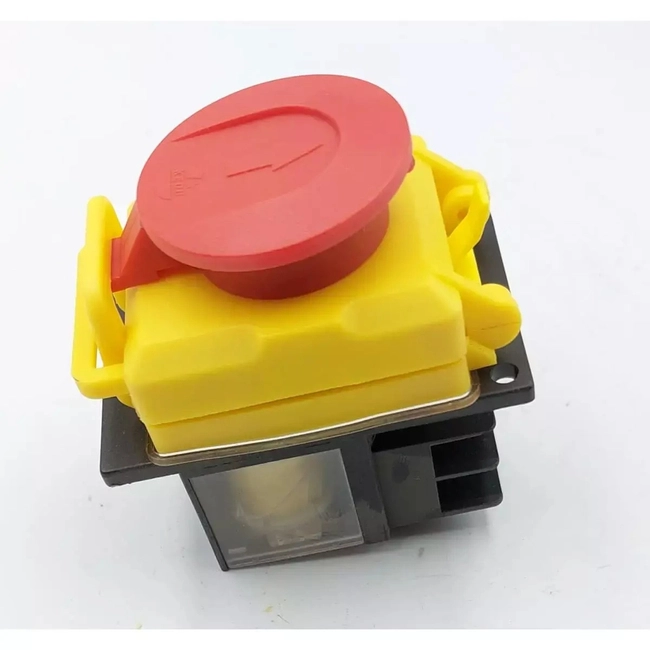

Włącznik KJD-12

Włącznik KJD-12 to specjalistyczny, elektromagnetyczny wyłącznik bezpieczeństwa stosowany w maszynach stolarskich i metalowych marki DEDRA. Zapewnia wygodne włączanie urządzenia oraz szybkie, intuicyjne zatrzymanie w sytuacjach awaryjnych. Dzięki wyraźnie oznaczonemu, dużemu czerwono–żółtemu przyciskowi STOP/START włącznik znacząco podnosi poziom bezpieczeństwa pracy w warsztacie i zakładzie produkcyjnym.

Włącznik KJD-12 DEDRA – kluczowy element bezpieczeństwa w grubiarko‑wyrówniarkach i przecinarkach taśmowych

Co to jest Włącznik KJD-12?

• Jest to elektromagnetyczny włącznik / wyłącznik bezpieczeństwa dedykowany m.in. do maszyn DEDRA, pełniący funkcję głównego elementu sterowania zasilaniem urządzenia.
• Duży, czerwony przycisk awaryjny oraz żółta osłona zapewniają natychmiastową i jednoznaczną reakcję operatora – nawet w rękawicach roboczych.
• Włącznik pracuje w układzie elektromagnetycznym – po zaniku napięcia i jego powrocie nie załącza się samoczynnie, co jest niezwykle ważne dla bezpieczeństwa operatora.

Gdzie montuje się Włącznik KJD-12?

• Jako fabryczny lub zamienny włącznik w maszynach DEDRA, takich jak:
  • grubiarko‑wyrówniarka DEDRA DED7812,
  • grubiarko‑wyrówniarka DEDRA DED7813 (część nr 66, kod XDED7813.066),
  • przecinarka taśmowa do metalu DEDRA DED7723.
• W panelach sterowania innych maszyn stolarskich, metalowych i przemysłowych, w których wymagane jest zabezpieczenie przed samoczynnym ponownym startem po zaniku zasilania.
• W obudowach i skrzynkach sterowniczych, montowany najczęściej od frontu maszyny, w miejscu zapewniającym natychmiastowy dostęp do przycisku STOP.

Typowe zastosowania włącznika KJD-12

• grubiarki i wyrówniarki do drewna,
• przecinarki taśmowe do metalu,
• wiertarki stołowe, piły stołowe, pilarki tarczowe, strugarki, szlifierki,
• inne maszyny warsztatowe i przemysłowe wymagające awaryjnego odcinania zasilania.

Dla użytkownika oznacza to bezpieczniejszą pracę, łatwiejsze spełnienie wymogów BHP oraz możliwość szybkiej wymiany zużytego lub uszkodzonego włącznika bez konieczności modernizacji całego układu sterowania.

Najważniejsze zalety i cechy użytkowe Włącznika KJD-12 w codziennej pracy

• Wysokie bezpieczeństwo operatora
  Duży, czerwony grzybkowy przycisk STOP w żółtej obudowie jest doskonale widoczny nawet w słabo oświetlonych pomieszczeniach. W nagłej sytuacji można go wcisnąć dłonią, przedramieniem czy nawet częścią ciała, co pozwala natychmiast zatrzymać maszynę. Przykład: podczas strugania deski na grubiarko‑wyrówniarce deska zakleszcza się – wystarczy jeden ruch, by odciąć zasilanie i uniknąć uszkodzenia urządzenia lub urazu dłoni.
• Samoczynne wyłączenie po zaniku napięcia
  Dzięki konstrukcji elektromagnetycznej, po przerwie w zasilaniu włącznik nie powoduje samoczynnego uruchomienia maszyny po powrocie napięcia. Użytkownik musi świadomie ponownie nacisnąć START, co jest zgodne z dobrymi praktykami bezpieczeństwa w zakładach pracy. To szczególnie ważne w małych warsztatach, gdzie maszyny często zostają podłączone na stałe do sieci.
• Wytrzymała konstrukcja do pracy w trudnych warunkach
  Obudowa włącznika wykonana jest z solidnego tworzywa odpornego na uderzenia i typowe zanieczyszczenia warsztatowe, takie jak pył drzewny czy wióry metalowe. Dzięki temu przycisk zachowuje pełną funkcjonalność nawet przy intensywnym, codziennym użytkowaniu w zakładach stolarskich i ślusarskich.

W praktyce oznacza to, że Włącznik KJD-12 sprawdzi się zarówno w profesjonalnym zakładzie stolarskim, jak i w przydomowym warsztacie majsterkowicza, gdzie wymaga się niezawodnego i odpornego na uszkodzenia włącznika awaryjnego.

Włącznik KJD-12 – kompatybilność, montaż i parametry techniczne

Kompatybilność z maszynami DEDRA i innymi urządzeniami

• Oryginalna część zamienna do:
  • grubiarko‑wyrówniarki DEDRA DED7813 – pozycja nr 66 w schemacie części zamiennych (kod: XDED7813.066),
  • grubiarko‑wyrówniarki DEDRA DED7812 – pozycja nr 66,
  • przecinarki taśmowej do metalu DEDRA DED7723.
• Może być stosowany jako zamiennik w wielu innych maszynach, w których stosuje się wyłączniki typu KJD/KEDU o zbliżonych parametrach elektrycznych i wymiarowych.

Przykładowe codzienne zastosowania:

• wymiana zużytego włącznika w grubiarko‑wyrówniarce, która przestała się uruchamiać lub ma niesprawny STOP,
• modernizacja starej wiertarki stołowej poprzez dodanie włącznika z funkcją awaryjnego zatrzymania,
• zastąpienie prostego przełącznika w przecinarce taśmowej profesjonalnym, bezpiecznym wyłącznikiem elektromagnetycznym.

Parametry wymiarowe (orientacyjne)

• Wymiary „czarnej puszki” włącznika (część montowana w obudowie): ok. 56 × 33 × 39 mm (szer. × wys. × gł.),
• Wymiary ramki montażowej (żółty plastik z otworami): ok. 71,6 × 45 mm,
• Przystosowany do montażu panelowego z wykorzystaniem otworów montażowych – umożliwia stabilne i pewne osadzenie włącznika w obudowie maszyny.

Typowe parametry elektryczne (dla wyłączników tej klasy):

• napięcie pracy: w zakresie ok. 220–250 V AC,
• prąd znamionowy: do ok. 15–18 A (w zależności od kategorii pracy),
• liczba torów / styków: najczęściej 4–6 styków roboczych oraz styki sterujące cewką elektromagnesu,
• wysoki stopień ochrony mechanicznej obudowy, przeznaczony do pracy w środowisku warsztatowym.

Uwaga montażowa: Ze względu na charakter wyłącznika elektromagnetycznego oraz kwestie bezpieczeństwa, montaż i podłączenie Włącznika KJD-12 powinien być wykonywany przez osobę z odpowiednimi kwalifikacjami elektrycznymi, zgodnie z dokumentacją maszyny i obowiązującymi przepisami BHP.

Dlaczego warto wybrać oryginalny Włącznik KJD-12 DEDRA?

• Dedykowana część zamienna – w pełni zgodna z konstrukcją maszyn DEDRA, zapewniająca prawidłowe działanie wszystkich zabezpieczeń.
• Wysoka niezawodność – konstrukcja pozwalająca na wielokrotne, częste załączanie i wyłączanie urządzenia bez spadku jakości pracy włącznika.
• Łatwa wymiana – dopasowane wymiary montażowe i złącza sprawiają, że zamiana starego włącznika na nowy przebiega szybko i bez konieczności przeróbek obudowy.
• Bezpieczeństwo pracy – brak samoczynnego ponownego uruchomienia po zaniku napięcia, duży grzybkowy STOP oraz solidna obudowa znacząco podnoszą poziom ochrony operatora.
• Wsparcie serwisowe – jako oryginalny element układu sterowania, włącznik jest uwzględniany w dokumentacji i schematach maszyn, co ułatwia diagnostykę i naprawy serwisowe.

FAQ – Najczęściej zadawane pytania o Włącznik KJD-12

1. Do jakich maszyn pasuje Włącznik KJD-12?
Włącznik KJD-12 jest stosowany m.in. w grubiarko‑wyrówniarkach DEDRA DED7812 i DED7813 (jako część nr 66) oraz w przecinarce taśmowej do metalu DEDRA DED7723. Może być także użyty w innych maszynach, o ile ich parametry elektryczne i wymiary montażowe są zgodne z tym typem włącznika.

2. Czy po zaniku zasilania maszyna uruchomi się sama?
Nie. Konstrukcja elektromagnetyczna Włącznika KJD-12 powoduje, że po przerwie w zasilaniu maszyna pozostaje wyłączona. Operator musi ponownie nacisnąć przycisk START, co zwiększa bezpieczeństwo pracy.

3. Czy mogę zamontować włącznik samodzielnie?
Zaleca się, aby montaż i podłączenie Włącznika KJD-12 wykonała osoba posiadająca odpowiednie kwalifikacje elektryczne. Pozwala to uniknąć błędów podłączeniowych, uszkodzeń maszyny oraz ryzyka porażenia prądem.

4. Jakie są wymiary włącznika?
Wymiary części montowanej w obudowie to ok. 56 × 33 × 39 mm, natomiast ramka montażowa ma ok. 71,6 × 45 mm. Takie wymiary umożliwiają łatwą wymianę włącznika w maszynach, do których został dedykowany.

5. Czy włącznik nadaje się do intensywnej pracy?
Tak. Włącznik KJD-12 został zaprojektowany do pracy w środowisku warsztatowym i przemysłowym, gdzie jest często i intensywnie używany. Wytrzymała konstrukcja oraz wysoka obciążalność prądowa sprawiają, że sprawdzi się zarówno w profesjonalnych zakładach, jak i w przydomowych warsztatach.

6. Czy Włącznik KJD-12 poprawi bezpieczeństwo w moim warsztacie?
Tak. Dzięki dużemu, dobrze widocznemu przyciskowi STOP, funkcji zabezpieczenia przed samoczynnym restartem oraz solidnej budowie, Włącznik KJD-12 znacząco zwiększa poziom bezpieczeństwa pracy z maszynami stolarskimi i metalowymi.
