Moduł zapłonowy Cedrus świder CEDSW03 600138
- Moduł zapłonowy Cedrus świder CEDSW03 600138 to oryginalna cewka CDI do świdra glebowego Cedrus. Zapewnia mocną iskrę, łatwy rozruch, stabilną pracę silnika i niezawodność przy intensywnym wierceniu w ogrodzie oraz gospodarstwie.
Moduł zapłonowy Cedrus świder CEDSW03 600138
Profesjonalny moduł zapłonowy przeznaczony do świdra glebowego Cedrus CEDSW03. Zapewnia pewny zapłon mieszanki paliwowej, szybki rozruch w każdych warunkach oraz równą, stabilną pracę silnika. Wysoka jakość wykonania i dopasowanie do fabrycznych mocowań sprawiają, że jest to bezpieczna i długowieczna część zamienna, idealna do codziennego użytku w ogrodzie, gospodarstwie i przy pracach instalacyjnych.
Co to jest Moduł zapłonowy Cedrus świder CEDSW03 600138?
To fabrycznie nowy zespół elektroniczny (cewka/moduł CDI), który generuje wysokie napięcie potrzebne do przeskoku iskry na świecy zapłonowej. Odpowiada za sprawny rozruch i kulturę pracy jednocylindrowego silnika w świdrze glebowym Cedrus CEDSW03.
Gdzie się montuje?
Moduł montowany jest przy kole magnesowym (magneto) na bloku silnika. Przykręca się go do fabrycznych punktów mocowania, a przewód wysokiego napięcia z fajką zakłada na świecę zapłonową. Zasilające przewody niskonapięciowe wpina się w oryginalne złącza instalacji.
Zastosowanie
Wymiana modułu jest zalecana, gdy świder trudniej odpala, gaśnie na ciepło, nie trzyma równych obrotów lub nie pojawia się iskra. Produkt dedykowany jest do świdra Cedrus CEDSW03 i sprawdzi się w intensywnej pracy przy wierceniu do sadzenia roślin, stawianiu słupków ogrodzeniowych, czy montażu konstrukcji lekkich.
Moduł zapłonowy Cedrus świder CEDSW03 600138 — jakość, trwałość i niezawodność
Niezawodny rozruch — stabilna iskra od pierwszego pociągnięcia, także w niskich temperaturach; mniej prób uruchomienia, mniejsze zużycie rozrusznika i linek. Przykład: szybkie wiercenie otworów pod sadzonki, bez długiego „kręcenia”.
Precyzyjne dopasowanie — rozstaw i kształt mocowań zgodny z oryginałem świdra CEDSW03; wpinane złącza oraz fajka świecy z osłoną. Przykład: wymiana podczas przerwy w pracy zajmuje kilkanaście minut, bez dorabiania adapterów.
Odporność na warunki — solidna izolacja przewodu WN i żywica zalewowa chronią elektronikę przed wilgocią, pyłem i drganiami. Przykład: wiercenie w wilgotnej glebie po deszczu bez ryzyka przebić iskry.
Montaż i eksploatacja modułu zapłonowego Cedrus CEDSW03 — bezpieczeństwo, kompatybilność, parametry
Bezpieczna, prosta instalacja — dwa punkty śrubowe i fabryczne wtyki minimalizują ryzyko błędu. Ustaw typową szczelinę między rdzeniem modułu a kołem magnesowym ok. 0,30–0,40 mm (sprawdź w instrukcji modelu), dokręć śruby i podłącz fajkę świecy. Przykład: regulacja szczeliny „na kartkę” pozwala szybko przywrócić iskrę w terenie.
Kompatybilność z CEDSW03 — dedykowany do świdra Cedrus CEDSW03; przed zakupem porównaj kształt i rozstaw mocowań z demontowanym elementem. Przykład: wymiana 1:1 w maszynach używanych w ogrodnictwie i pracach instalacyjnych.
Przemyślane detale — fajka świecy z osłoną przeciwprzepięciową, ekranowany przewód WN oraz solidna stopa montażowa. Przykład: pewne trzymanie na świecy i stabilna iskra podczas długich serii odwiertów.
Dane techniczne i informacje użytkowe
- Przeznaczenie: świder glebowy Cedrus CEDSW03 (część zamienna/moduł zapłonowy).
- Kod katalogowy/zewnętrzny: 600138.
- Kod EAN: 5906434130717.
- Waga produktu (orientacyjnie): 140 g.
- Wymiary opakowania: 130 × 118 × 34 mm.
- Przewód wysokiego napięcia z fajką do świecy – w komplecie.

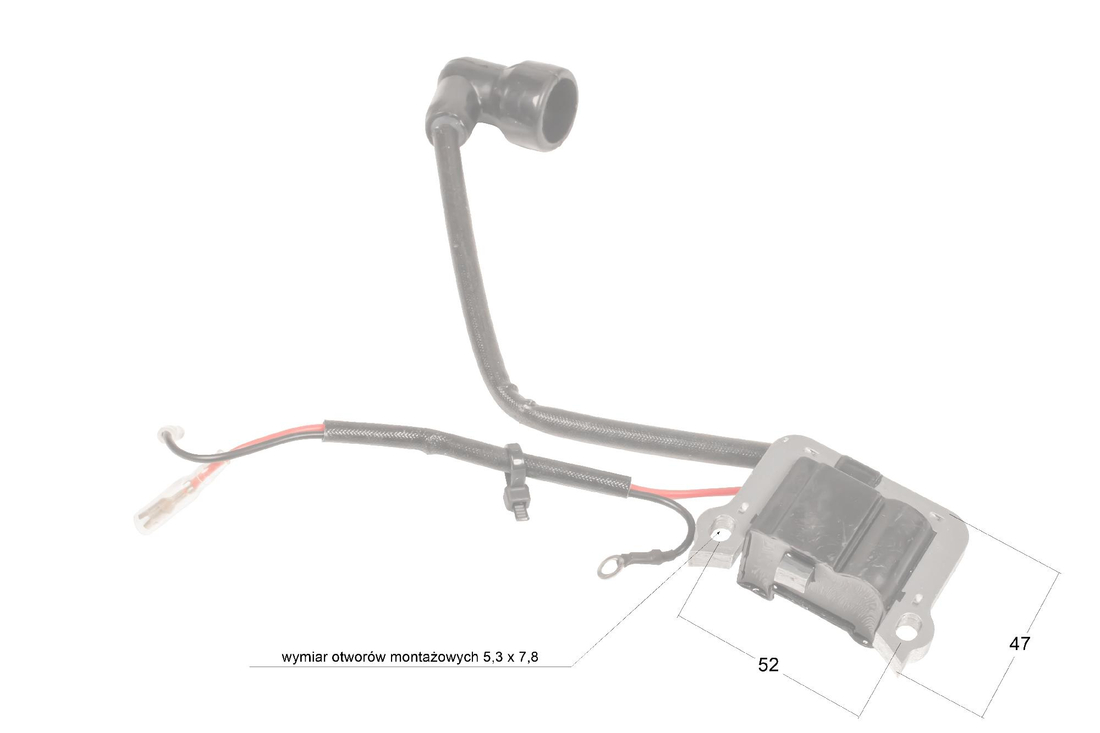

- Otwory montażowe: ok. 5,3 × 7,8 mm (wg naniesionych wymiarów na zdjęciu).
- Wymiary podstawy modułu: ok. 52 × 47 mm (wg naniesionych wymiarów na zdjęciu).
- Typ pracy: iskrownik/moduł CDI do silnika jednocylindrowego.
Instrukcja wymiany — krok po kroku
- Odłącz przewód świecy i zabezpiecz maszynę przed przypadkowym uruchomieniem.
- Odkręć osłonę koła magnesowego i zdemontuj stary moduł zapłonowy.
- Załóż nowy moduł na fabryczne otwory, ustaw szczelinę względem koła magnesowego (~0,30–0,40 mm), następnie dokręć śruby.
- Podłącz przewody niskonapięciowe zgodnie z kolorami/złączami oraz nałóż fajkę na świecę.
- Załóż osłonę, uruchom świder i sprawdź równą pracę silnika.
Korzyści dla użytkownika
- Wyraźnie łatwiejszy rozruch i stabilniejsze obroty robocze.
- Mniej przestojów w pracy — szybka wymiana i pewne dopasowanie.
- Trwałość i odporność na warunki terenowe dzięki solidnej izolacji.
W zestawie
1 × moduł zapłonowy z przewodem WN i fajką świecy — gotowy do montażu.
FAQ — najczęstsze pytania
Czy moduł pasuje do wszystkich wersji świdra Cedrus CEDSW03?
Moduł jest dedykowany do modelu CEDSW03. Dla pełnej pewności porównaj kształt i rozstaw otworów ze zdemontowanym elementem oraz sprawdź kod 600138/EAN 5906434130717.
Jakie są objawy uszkodzonego modułu zapłonowego?
Brak iskry na świecy, trudny rozruch na zimno/ciepło, gaśnięcie przy dodaniu gazu, „strzały” w tłumik lub niestabilne obroty.
Jak ustawić luz między modułem a kołem magnesowym?
Zwykle stosuje się szczelinę ok. 0,30–0,40 mm. Najwygodniej użyć szczelinomierza lub cienkiej, gładkiej karty. Zawsze kieruj się instrukcją Twojego urządzenia.
Czy potrzebne są specjalne narzędzia?
Wystarczą podstawowe: klucze/bit krzyżakowy lub torx (zależnie od osłon), szczelinomierz oraz ewentualnie preparat do oczyszczenia gniazd.
Czy po wymianie trzeba regulować gaźnik?
Zwykle nie. Jeśli wcześniej korygowano ustawienia, po przywróceniu prawidłowej iskry można delikatnie skontrolować obroty biegu jałowego zgodnie z instrukcją.
Jak dbać o nowy moduł?
Utrzymuj czystość wokół koła magnesowego, sprawdzaj stan przewodu WN i fajki świecy, unikaj zalewania wodą pod ciśnieniem oraz regularnie wymieniaj świecę zapłonową.
