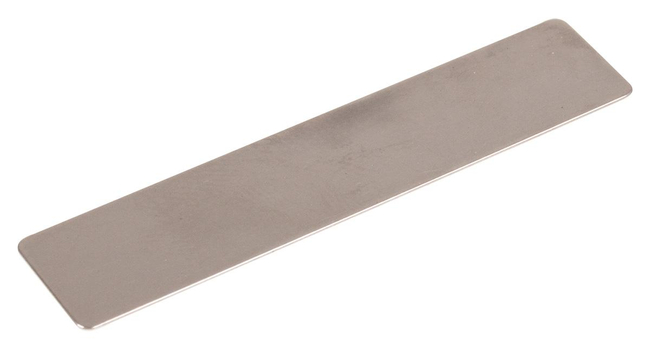

Płytka klapy zaworu Cedrus kompresor CEDKM50-2T 570074
- Płytka klapy zaworu Cedrus 570074 do kompresora CEDKM50-2T przywraca pełną wydajność sprężarki. Zapewnia szczelność układu zaworowego, szybkie nabicie ciśnienia i bezawaryjną pracę kompresora w warsztacie i garażu.
Płytka klapy zaworu Cedrus kompresor CEDKM50-2T 570074

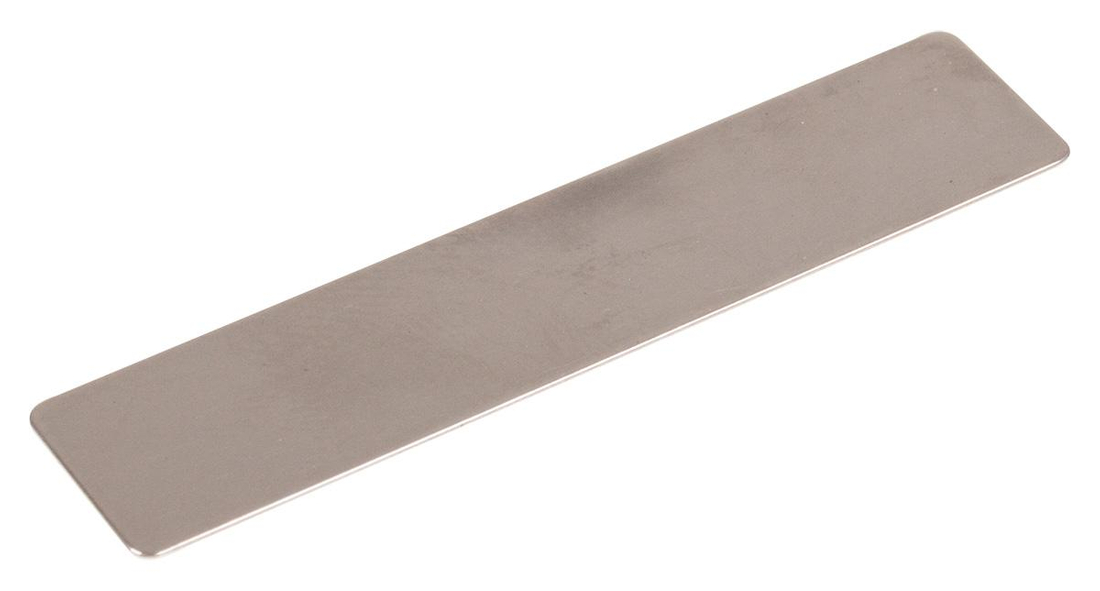

Płytka klapy zaworu do kompresora Cedrus CEDKM50-2T (kod 570074, EAN 5906434122682) to precyzyjny element układu zaworowego sprężarki tłokowej. Odpowiada za szczelne i szybkie otwieranie oraz zamykanie przepływu powietrza w głowicy pompy, dzięki czemu kompresor osiąga właściwe ciśnienie, wydajność i kulturę pracy. To idealny wybór, gdy chcesz przywrócić pełną sprawność sprężarki w warsztacie, garażu lub firmie.
Płytka klapy zaworu Cedrus CEDKM50-2T 570074 — co to jest i dlaczego ma znaczenie
- Jest to elastyczna, cienka płytka pracująca jak „języczek” zaworu (reed), która pod różnicą ciśnień steruje kierunkiem przepływu sprężonego powietrza w głowicy kompresora.
- Zapewnia szczelność zaworów ssących i tłocznych, minimalizując cofanie powietrza i straty ciśnienia.
- Jej prawidłowa praca przekłada się na szybsze nabijanie zbiornika, stabilne ciśnienie robocze i mniejsze zużycie energii.
Przykłady zastosowań po wymianie płytki: sprawne pompowanie kół samochodowych i rowerowych, wydajna praca kluczy pneumatycznych, stabilne zasilanie pistolety natryskowego przy malowaniu.
Gdzie montuje się płytkę klapy zaworu w kompresorze Cedrus CEDKM50-2T
- Element montowany jest w zespole zaworowym głowicy pompy (między płytą zaworową a głowicą/cylindrem), przykręcony śrubami zgodnie z układem producenta.
- Płytka pracuje w parze z gniazdami zaworowymi i przekładkami dystansowymi; jej ułożenie i kierunek mają znaczenie dla szczelności i żywotności.
- Zalecana jest wymiana przy oznakach zużycia: trudności z nabiciem ciśnienia, wydłużony czas pracy, nadmierne grzanie, spadek wydajności, słyszalne „syczenie”.
Praktyczne wskazówki: oczyść powierzchnie przylegania, kontroluj momenty dokręcania, sprawdź stan uszczelek i płaskość płyty zaworowej. Po uruchomieniu wykonaj test szczelności i obserwuj manometr podczas pierwszych cykli pracy.
Zastosowanie i korzyści dla użytkownika
- Przywraca fabryczną wydajność pompy sprężarki, co skraca czas napełniania zbiornika i stabilizuje ciśnienie robocze.
- Zmniejsza ryzyko przegrzewania i niepotrzebnej pracy sprężarki „na pusto”, wydłużając żywotność całego układu.
- Zapewnia równą pracę przy popularnych zadaniach: przedmuchiwanie i czyszczenie, zszywanie i gwoździowanie pneumatyczne, lakierowanie i malowanie, pompowanie i serwis kół.
Dla warsztatu i domu: wymiana zużytej płytki to niedrogi sposób na zauważalną poprawę efektywności i komfortu użytkowania kompresora Cedrus CEDKM50-2T.
Dane techniczne i kompatybilność — Płytka klapy zaworu Cedrus CEDKM50-2T 570074
- Kod produktu / kod zewnętrznego systemu: 570074
- Przeznaczenie: kompresor Cedrus CEDKM50-2T (zespół zaworowy głowicy pompy)
- Kategoria: płytka klapy zaworu (reed) – element układu zaworowego sprężarki tłokowej
- Kod EAN: 5906434122682
- Wymiary opakowania: 56 × 40 × 1 mm
- Masa brutto: ok. 2 g
- Opakowanie: 1 sztuka
Wskazówka serwisowa: zawsze montuj nową płytkę na czystych, odtłuszczonych powierzchniach i – jeśli to przewidziane – z nowymi uszczelkami płyty zaworowej. Nie wyginaj elementu podczas montażu.
Dlaczego warto wybrać tę płytkę klapy zaworu?
- Jakość i dopasowanie do modelu CEDKM50-2T – bezproblemowy montaż i pewna praca.
- Trwałość – odporność na zmęczenie materiału oraz pracę w wysokiej częstotliwości cykli.
- Niskim kosztem przywraca sprawność sprężarki, ograniczając przestoje w pracy.
Instrukcja w skrócie
- Odłącz zasilanie, odpowietrz zbiornik i poczekaj, aż głowica ostygnie.
- Zdemontuj osłony i głowicę, uzyskaj dostęp do zespołu zaworowego.
- Zdejmij starą płytkę, oczyść powierzchnie, sprawdź gniazda i uszczelki.
- Ułóż nową płytkę we właściwym kierunku, skręć zgodnie z zaleceniami producenta.
- Wykonaj próbę szczelności i kontrolę nabicia ciśnienia po pierwszym uruchomieniu.
Specyfikacja SEO (słowa kluczowe)
płytka klapy zaworu, płytka zaworowa, reed valve, Cedrus 570074, Cedrus CEDKM50-2T, części do kompresora Cedrus, płytka zaworu kompresora, serwis sprężarki Cedrus
FAQ – Najczęściej zadawane pytania
1. Czy płytka 570074 pasuje do innych modeli Cedrus?
Przeznaczona jest do kompresora Cedrus CEDKM50-2T. Zastosowanie w innych modelach należy zweryfikować po numerze części i budowie zespołu zaworowego.
2. Jakie są objawy zużytej płytki klapy zaworu?
Wolniejsze nabicie zbiornika, spadki ciśnienia pod obciążeniem, przegrzewanie głowicy, słyszalne „syczenie” lub cofanie powietrza do filtra ssącego.
3. Czy potrzebne są nowe uszczelki?
Zaleca się montaż nowej płytki wraz z nowymi uszczelkami płyty zaworowej/głowicy, aby zapewnić pełną szczelność i trwałość naprawy.
4. Czy wymianę można wykonać samodzielnie?
Tak, przy podstawowych umiejętnościach serwisowych. Należy bezwzględnie przestrzegać zasad BHP, a w razie wątpliwości zlecić usługę serwisowi.
5. Jak dbać o nową płytkę po wymianie?
Regularnie czyść lub wymieniaj filtr powietrza, kontroluj moment dokręcania śrub głowicy, nie dopuszczaj do przegrzewania sprężarki i pracuj w zalecanym zakresie ciśnień.
