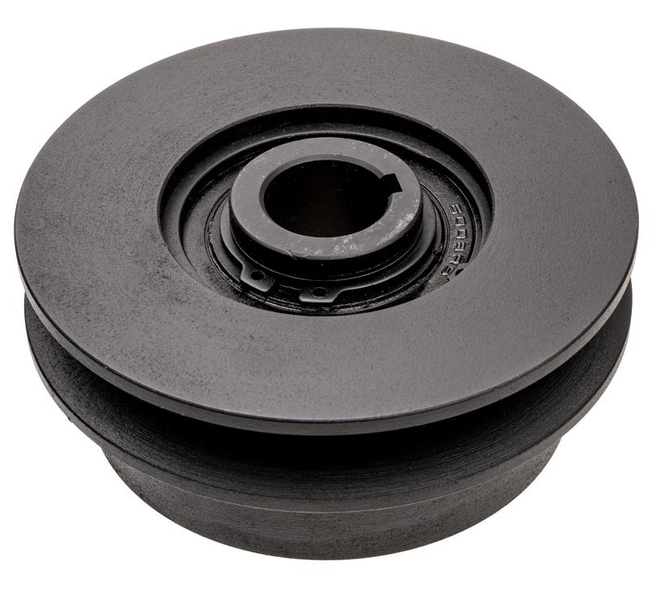

Sprzęgło zagęszczarki 1 pasek 17 mm, średnica 128 mm 520049
- Sprzęgło zagęszczarki 1 pasek 17 mm, średnica 128 mm 520049
Sprzęgło zagęszczarki 1 pasek 17 mm, średnica 128 mm – model 520049 to solidny element przeniesienia napędu, zaprojektowany do współpracy z napędami jednorzędowymi (jeden pas klinowy) i wałem o średnicy 25,4 mm. Zapewnia płynne ruszanie, skuteczne tłumienie drgań i ochronę silnika oraz paska klinowego w zagęszczarkach płytowych wykorzystywanych w pracach brukarskich, drogowych i ogólnobudowlanych.
Sprzęgło zagęszczarki 520049 – 1 pasek 17 mm, Ø 128 mm: co to jest, jak działa i jakie korzyści daje?

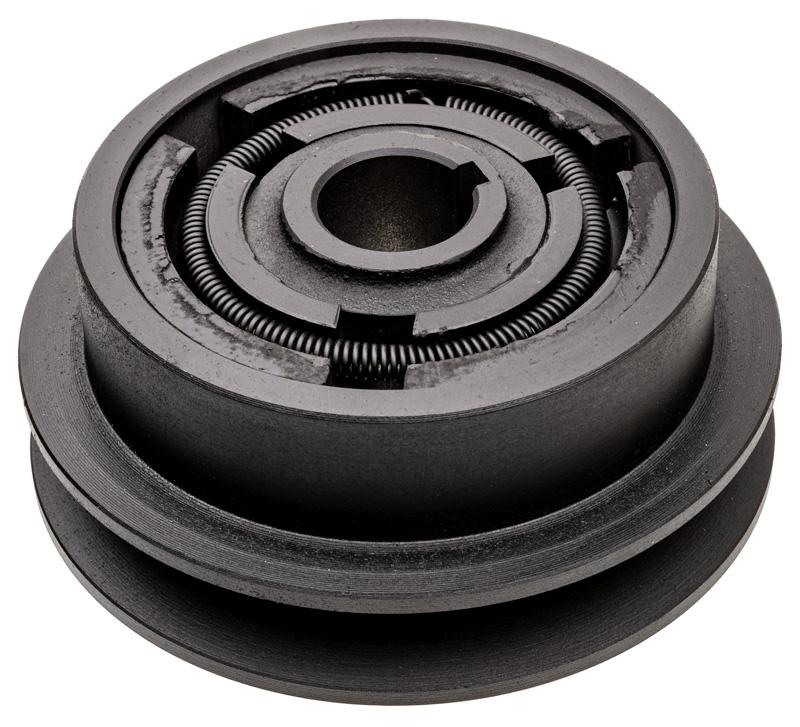

Co to jest: Jest to sprzęgło odśrodkowe/klinowe do zagęszczarki płytowej, które łączy wał silnika z kołem pasowym napędzającym przekładnię poprzez jeden pas klinowy 17 mm. Średnica zewnętrzna sprzęgła wynosi 128 mm, a montaż odbywa się na wał 25,4 mm (1").
Jak działa: Przy wzroście obrotów silnika elementy sprzęgła zwiększają siłę docisku, zapewniając stabilny transfer momentu na pas i dalej na mechanizm wibracyjny zagęszczarki. Podczas niskich obrotów element rozłącza napęd, ułatwiając rozruch i ograniczając zużycie.
Trzy kluczowe cechy i ich praktyczne korzyści:
- Jednorzędowy tor paska 17 mm – dopasowany do popularnych pasów klasy 17 (B), ułatwia serwis i szybki dobór części zamiennych; w codziennej pracy brukarskiej przy ruszaniu z ładunkiem kostki minimalizuje poślizg.
- Średnica 128 mm – optymalizuje przeniesienie momentu i stabilność napędu; sprawdza się przy zagęszczaniu podsypek, piasków i kruszyw o różnym uziarnieniu na niewielkich i średnich placach budowy.
- Mocny korpus i sprężyny tłumiące – odporność na przegrzanie i obciążenia udarowe; podczas zjazdu z krawężników czy pracy na bardziej zwięzłej podsypce ogranicza drgania przenoszone na silnik i redukuje zużycie paska.
Przykłady zastosowań dziennych: przygotowanie podłoża pod kostkę brukową, utwardzanie ścieżek ogrodowych, zagęszczanie podsypek pod płyty tarasowe, prace naprawcze w pasach drogowych oraz roboty instalacyjne (wykopy wąskoprzestrzenne) wymagające szybkiego przywrócenia nośności gruntu.
Montaż i użytkowanie sprzęgła do wału 25,4 mm – model 520049: gdzie się montuje, do czego służy i na co zwrócić uwagę
Gdzie się montuje: Sprzęgło osadza się bezpośrednio na wale silnika o średnicy 25,4 mm (1") zagęszczarki. Rowek pod klin umożliwia stabilne połączenie z wałem, a profil rowka pasowego przeznaczony jest dla jednego paska 17 mm. Po przeciwnej stronie pasek łączy sprzęgło z kołem napędowym mechanizmu wibracyjnego.
Zastosowanie: Przenoszenie napędu z silnika spalinowego na układ wibracyjny zagęszczarki płytowej w zadaniach takich jak zagęszczanie podsypki, wyrównywanie i stabilizacja warstw konstrukcyjnych, prace ogrodowe i brukarskie, utwardzanie dojazdów i chodników.
Trzy cechy montażowo-eksploatacyjne i ich korzyści:
- Otwór montażowy dopasowany do popularnego standardu 1" – szybka wymiana w wielu zagęszczarkach o wałku 25,4 mm; w praktyce skraca przestój maszyny na budowie.
- Stabilna praca paska 17 mm – właściwe prowadzenie paska ogranicza poślizg i piszczenie, co przekłada się na równomierne wibracje i lepszą jakość zagęszczenia nawierzchni.
- Trwała konstrukcja – korpus zaprojektowany do pracy w kurzu i przy zmiennych temperaturach; na co dzień zapewnia dłuższe okresy międzyserwisowe i niższe koszty eksploatacji.
Wskazówki praktyczne: przed montażem oczyść i odtłuść wał, sprawdź klin oraz zgodność szerokości i profilu paska; po pierwszych 1–2 godzinach pracy skontroluj napięcie paska i dokręcenie śrub, aby zapewnić maksymalną żywotność elementów napędu.
Opis producenta
1 pasek: 17 mm
Średnica sprzęgła: 128 mm
Na wał: 25,4 mm
Najważniejsze atuty dla użytkownika
- Płynny start i mniejsze obciążenie silnika – sprzęgło ogranicza szarpnięcia i chroni napęd podczas rozruchu.
- Kompatybilność z popularnym standardem – wał 25,4 mm i pas 17 mm (B) ułatwiają serwis i dobór części.
- Wysoka odporność eksploatacyjna – konstrukcja przygotowana do pracy w pyle, przy drganiach i zmiennych warunkach.
Dane techniczne
- Typ: sprzęgło do zagęszczarki (jednorzędowe – 1 pas)
- Szerokość paska: 17 mm (klasa B)
- Średnica sprzęgła: 128 mm
- Średnica otworu (wał): 25,4 mm (1")

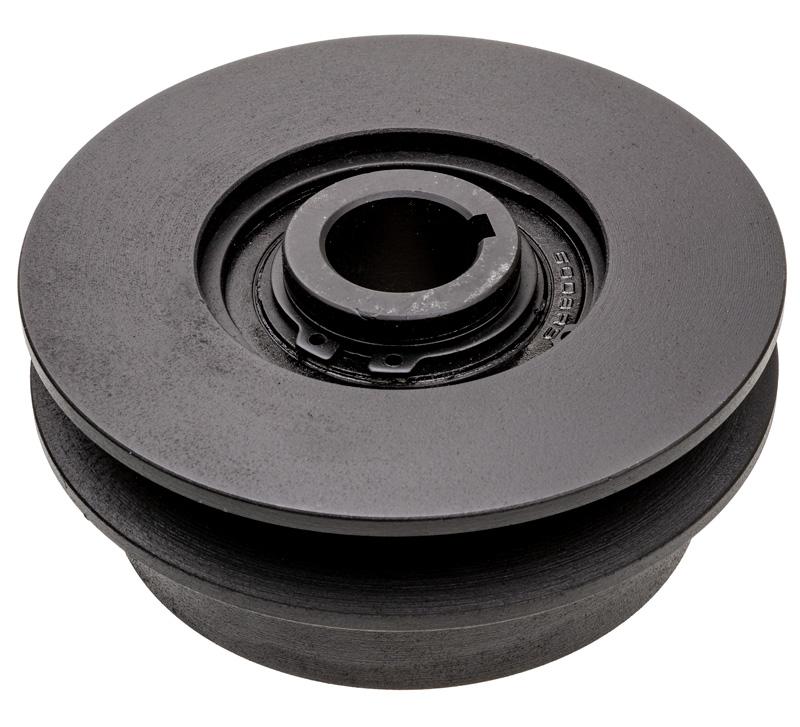

- Rowek pod klin: tak, pod standardowy klin wpustowy
- Waga: 2490 g
- Wymiary opakowania [mm]: 150 (dł.) × 145 (szer.) × 72 (wys.)
- Kod produktu: 520049
- EAN: 5906434111624
Kompatybilność
Sprzęgło pasuje do wielu modeli zagęszczarek wykorzystujących wał 25,4 mm i jeden pas klinowy 17 mm. Przed zakupem zweryfikuj: średnicę wału (1"), szerokość paska (17 mm), średnicę koła/sprzęgła (128 mm) oraz zgodność z miejscem montażu.
Jak dobrać i zamontować – krótkie kroki
- Sprawdź średnicę wału silnika i rodzaj wpustu (klin).
- Zweryfikuj szerokość oraz profil swojego paska (17 mm – klasa B).
- Oczyść czop wału, osadź sprzęgło z klinem, zabezpiecz zgodnie z instrukcją producenta maszyny.
- Załóż pasek, ustaw osiowość kół, wyreguluj napięcie (zwykle ugięcie ~10–15 mm na odcinku roboczym – zgodnie z instrukcją Twojej maszyny).
- Po dotarciu skontroluj napięcie paska i ewentualnie je skoryguj.
FAQ – Najczęściej zadawane pytania
Czym różni się to sprzęgło od innych?
Model 520049 jest przeznaczony do jednego paska 17 mm i montażu na wał 25,4 mm. Taka konfiguracja jest powszechna w zagęszczarkach małej i średniej mocy, ułatwia serwis i obniża koszty eksploatacji.
Czy będzie pasować do mojej zagęszczarki?
Jeśli Twoja maszyna ma wał silnika 25,4 mm (1") i pracuje na jednym pasku 17 mm, a średnica sprzęgła 128 mm mieści się w przestrzeni montażowej – produkt będzie odpowiedni. Zawsze sprawdź parametry w instrukcji lub pomiarami.
Jaki pasek dobrać?
Pasek klinowy o szerokości 17 mm (klasa B) i odpowiedniej długości dopasowanej do rozstawu kół w Twojej maszynie.
Jakie są objawy zużytego sprzęgła?
Poślizg paska mimo prawidłowego napięcia, nierównomierne wibracje, przegrzewanie, hałas, szarpnięcia przy starcie lub trudności z ruszaniem pod obciążeniem.
Czy montaż wymaga specjalistycznych narzędzi?
Wystarczą podstawowe narzędzia warsztatowe (klucze, odpowiedni ściągacz, miernik osiowości). Należy przestrzegać zaleceń producenta maszyny i zasad BHP.
Co znajduje się w opakowaniu?
Sprzęgło do zagęszczarki 520049. Pasek klinowy oraz elementy złączne zwykle dobiera się osobno – według specyfikacji konkretnego modelu zagęszczarki.
Jak dbać o sprzęgło po montażu?
Regularnie kontroluj napięcie i stan paska, utrzymuj czystość osłon, unikaj pracy z niedostatecznym naciągiem lub zanieczyszczeniami, które mogą powodować poślizg i przegrzewanie.
