- Moduł zapłonowy Kohler ZAM.12-584-04-S 490013 – wysokiej jakości zamiennik do silników Kohler CH11–CH15, CV12.5–CV15. Gwarantuje mocną iskrę, łatwy rozruch, stabilną pracę silnika i długą, bezawaryjną eksploatację.

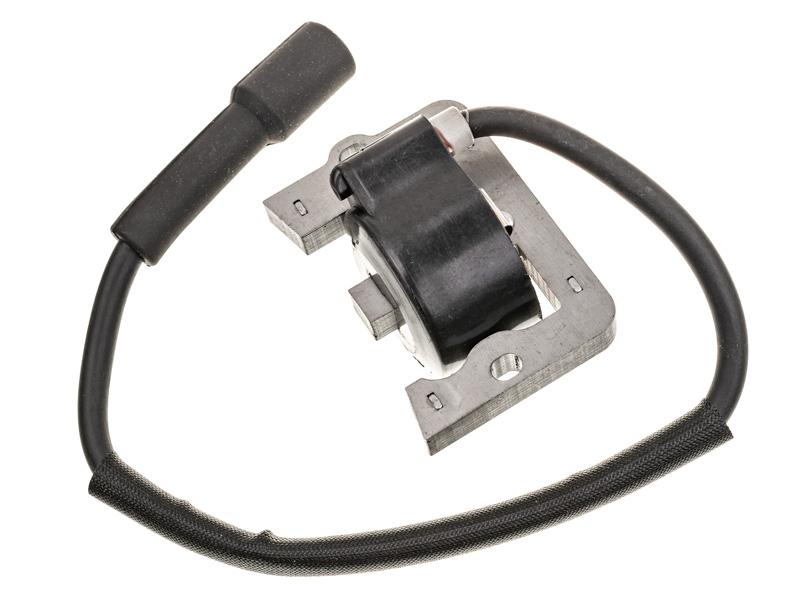

Moduł zapłonowy Kohler ZAM.12-584-04-S 490013 – niezawodna iskra, pewny rozruch
Profesjonalny moduł zapłonowy Kohler ZAM.12-584-04-S 490013 to wysokiej jakości zamiennik przeznaczony do popularnych silników Kohler serii CH i CV. Zapewnia mocną, stabilną iskrę w pełnym zakresie obrotów, co przekłada się na łatwiejszy rozruch, równą pracę i mniejsze zużycie paliwa w kosiarkach, traktorkach ogrodowych oraz innych maszynach spalinowych.
Co to jest moduł zapłonowy?
To elektroniczna cewka/iskrownik generujący wysokie napięcie potrzebne do powstania iskry na świecy zapłonowej. Współpracuje z magnesem koła zamachowego i czujnikiem położenia, aby w precyzyjnym momencie zapalić mieszankę w cylindrze.
Gdzie się montuje?
Moduł zapłonowy montuje się na korpusie silnika przy kole zamachowym (magnesowym), w miejscu przewidzianym przez producenta. Ustalana jest tam niewielka szczelina robocza między rdzeniem cewki a wieńcem magnetycznym koła (zwykle ok. 0,25–0,40 mm – zgodnie z dokumentacją konkretnego silnika).
Zastosowanie
Dedykowany do wielu jednocylindrowych silników Kohler stosowanych m.in. w kosiarkach i traktorkach ogrodowych, glebogryzarkach, zamiatarkach, odśnieżarkach, zagęszczarkach, pompach i agregatach prądotwórczych. To doskonały wybór serwisowy, gdy oryginalny układ zapłonowy traci wydajność lub ulega uszkodzeniu.
Moduł zapłonowy Kohler ZAM.12-584-04-S 490013 – wydajność, trwałość i kompatybilność
- Wysoka energia iskry i łatwy rozruch – gwarantuje sprawne odpalanie zarówno na zimno, jak i po rozgrzaniu silnika. Przykłady: szybkie uruchomienie traktorka podczas pierwszego koszenia sezonu; pewny start glebogryzarki po dłuższym postoju; stabilna praca agregatu przy zmiennym obciążeniu.
- Trwała konstrukcja – uzwojenia i rdzeń zabezpieczone masą izolacyjną, przewód WN z osłoną i fajką świecy odporne na temperaturę oraz wibracje. Przykłady: długie sesje koszenia w upalny dzień; praca odśnieżarki w mrozie; eksploatacja zagęszczarki na budowie.
- Szeroka zgodność z silnikami Kohler – zamiennik referencji 12 584 04‑S oraz 12 584 01, pasuje do popularnych modeli serii CH11–CH15 i CV12.5–CV15. Przykłady: naprawa starszego traktorka ogrodowego z silnikiem CV15; serwis kosiarki z CH11; wymiana prewencyjna w flotach komunalnych.

Instalacja, bezpieczeństwo i serwis – jak w pełni wykorzystać możliwości modułu
- Prosty montaż – dwupunktowe mocowanie i fabrycznie przygotowany przewód wysokiego napięcia z fajką świecy skracają czas serwisu. Przykłady: szybka wymiana na podjeździe domowym; naprawa w polu podczas prac ogrodowych; obsługa sezonowa w serwisie.
- Stabilna praca w trudnych warunkach – odporność na kurz, wilgoć i drgania zapewnia równomierne spalanie. Przykłady: koszenie wilgotnej trawy rano; praca przy krawężnikach i na nierównym terenie; odśnieżanie przy zamieci.
- Wsparcie serwisowe i łatwa diagnostyka – typowe objawy zużycia (brak iskry, przerywanie pod obciążeniem) można szybko potwierdzić testerem iskry i wymienić moduł bez specjalistycznych narzędzi. Przykłady: przywrócenie mocy kosiarki; eliminacja trudnego rozruchu; ograniczenie strzałów w tłumik.

Kompatybilność – pełna lista modeli i zamienników
Zamiennik:
Kohler 12 584 04-S, 12 584 01
Modele:
CH15ST-44538
CH15ST-44542
CH15ST-44543
CH15ST-44547
CH15ST-44549
CH11-1602
CH11-1612
CH11-1613
CH11-1615
CH11-1617
CH11-1620
CH11-1623
CH11-1625
CH11GS-16105
CH11GS-16132
CH11GS-16145
CV12.5ST-1281
CV12.5ST-1285
CV12.5ST-1286
CV13S-21502
CV13S-21509
CV13S-21516
CV13S-21525
CV13S-21532
CV13S-21533
CV13S-21535
CV13T-21517
CV14-1402
CV14-1403
CV14-1405
CV14-1406
CV14-1408
CV14-1410
CV14-1413
CV14-1414
CV14-1415
CV14-1416
CV15
CV490
CV491
CV492
CV495
Najważniejsze korzyści dla użytkownika
- Wyraźnie lepszy rozruch i równomierna praca silnika.
- Zmniejszone ryzyko wypadania zapłonów i strzałów w dolot/tłumik.
- Trwała, odporna na warunki atmosferyczne konstrukcja.
- Szybki montaż „plug & play” w miejscu fabrycznego modułu.
- Szeroka kompatybilność z popularnymi jednostkami Kohler – łatwy dobór w serwisie.
Dane techniczne i informacje identyfikacyjne
- Długość opakowania: 120 mm
- Szerokość opakowania: 91 mm
- Wysokość opakowania: 48 mm
- Waga produktu (z opakowaniem): 222 g
- Kod EAN: 5906434099793
- Kod katalogowy/zewnętrzny: 490013
- Zamiennik oryginału: Kohler 12 584 04‑S, 12 584 01

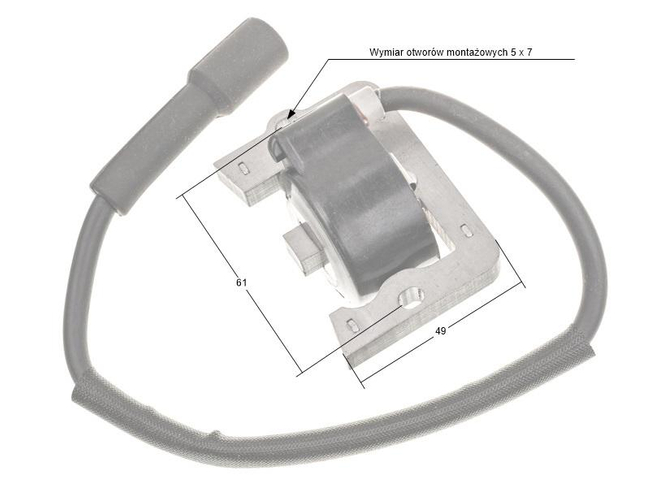

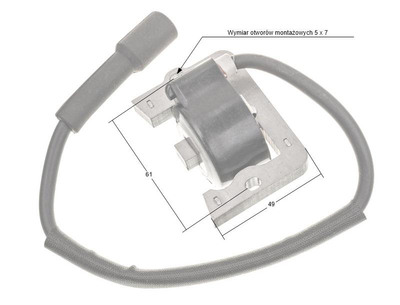

- Przybliżone wymiary korpusu (wg grafiki poglądowej): ok. 61 mm × 49 mm
- Wymiary otworów montażowych: ok. 5 × 7 mm
- Wyjście: przewód wysokiego napięcia (fajka świecy w zestawie)
Jak rozpoznać, że to właściwy wybór?
Jeśli numer Twojego silnika znajduje się na powyższej liście modeli lub używasz modułu o numerze 12 584 04‑S/12 584 01, ten zamiennik będzie odpowiedni. W razie wątpliwości porównaj kształt podstawy cewki, rozstaw otworów i typ fajki świecy ze starym elementem.
FAQ – najczęstsze pytania i odpowiedzi
1. Jaką szczelinę ustawić między modułem a kołem magnesowym?
Najczęściej stosuje się 0,25–0,40 mm (np. ok. 0,30 mm). Zawsze sprawdź zalecenia dla konkretnego silnika Kohler z tabliczki znamionowej.
2. Jakie są objawy uszkodzonego modułu zapłonowego?
Brak iskry, trudny rozruch na ciepło, przerywanie pod obciążeniem, strzały w tłumik lub nierówna praca na biegu jałowym. Przed wymianą skontroluj świecę, przewód WN i masę.
3. Czy moduł jest gotowy do montażu „plug & play”?
Tak, posiada przygotowane mocowania i przewód WN z fajką świecy. Wymaga jedynie ustawienia prawidłowej szczeliny i podłączenia przewodu STOP (jeśli występuje w Twoim silniku).
4. Do jakich urządzeń najczęściej pasuje?
Kosiarki i traktorki ogrodowe, glebogryzarki, odśnieżarki, zamiatarki, zagęszczarki, pompy i agregaty z silnikami Kohler z listy kompatybilności (m.in. CV12.5, CV13, CV14, CV15 oraz CH11–CH15).
5. Czy wymaga specjalnych narzędzi do montażu?
Nie. Wystarczą podstawowe klucze/nasadki oraz szczelinomierz lub pasek kalibracyjny do ustawienia luzu względem koła magnesowego.
6. Czy po wymianie trzeba regulować gaźnik?
Zwykle nie. Jeśli jednak wcześniejsze objawy zakłócały pracę silnika, po montażu warto skontrolować mieszankę i prędkość biegu jałowego zgodnie z instrukcją serwisową.
7. Czy ten moduł zastępuje oryginał Kohler 12 584 04‑S?
Tak, jest to zamiennik referencji 12 584 04‑S oraz 12 584 01 i pasuje do wymienionych modeli.
