- Wałek zdawczy przekładni Cedrus świder SW02 131830 to oryginalna część napędowa do świdra ziemnego Cedrus SW02. Zapewnia precyzyjne przeniesienie mocy na świder, wysoką trwałość w ciężkich warunkach pracy i mniejsze ryzyko awarii przekładni. Idealny do za

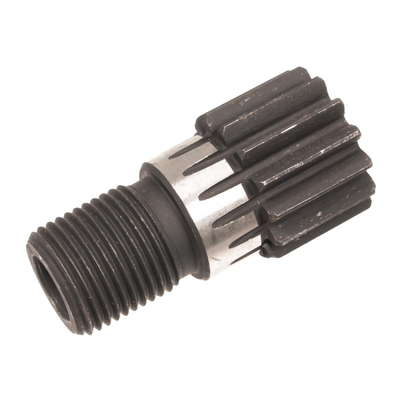

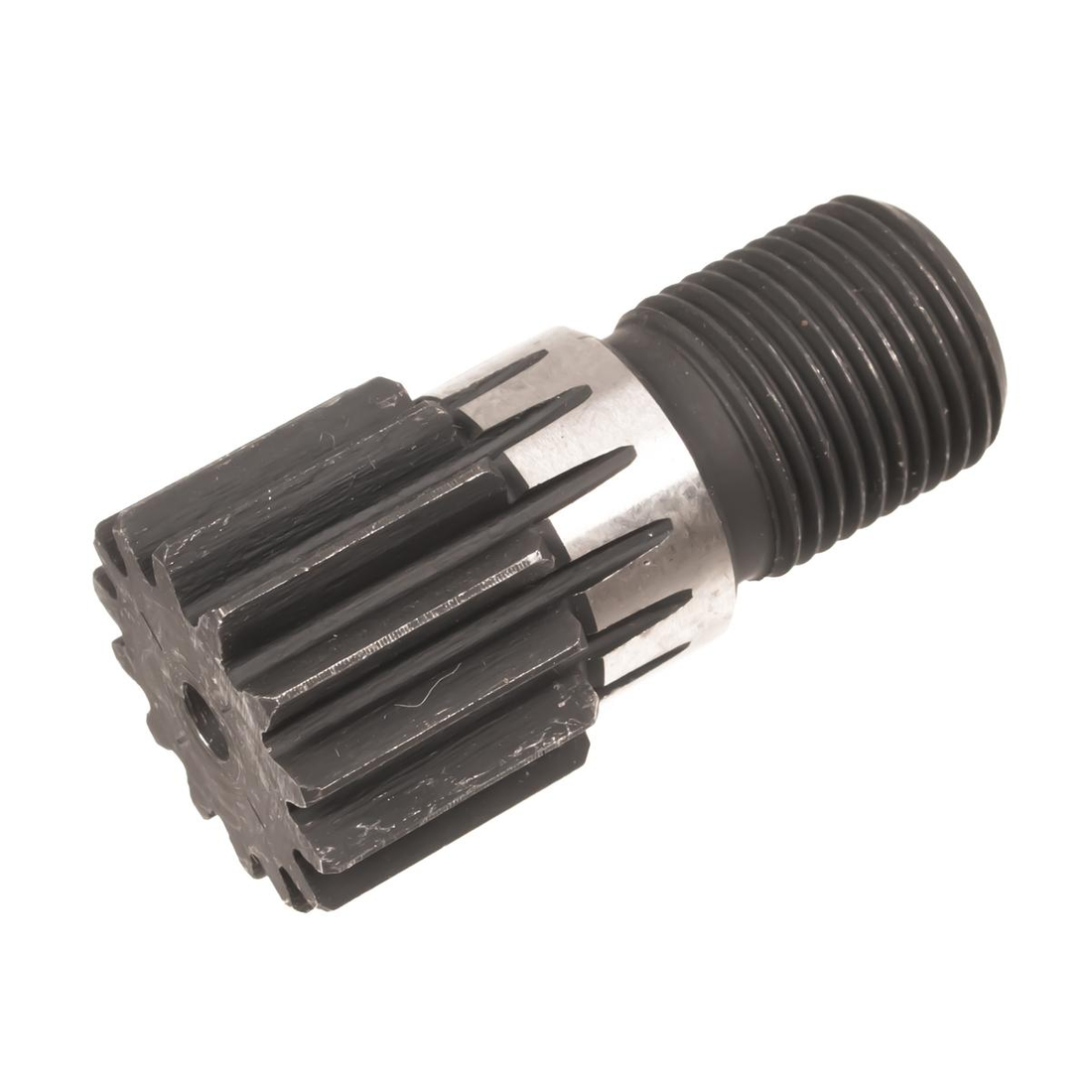

Wałek zdawczy przekładni Cedrus świder SW02 131830
Wałek zdawczy przekładni do świdra ziemnego Cedrus SW02 (kod: 131830) to precyzyjny element układu napędowego odpowiedzialny za przeniesienie momentu obrotowego z przekładni na osprzęt roboczy (świder/wiertło). Wykonany z wytrzymałej stali, zapewnia płynne, bezstratne i bezpieczne przekazywanie mocy, co bezpośrednio przekłada się na dłuższą żywotność całego urządzenia oraz wydajniejszą pracę w gruncie.
Wałek zdawczy przekładni Cedrus świder SW02 131830 – czym jest i dlaczego warto
- Precyzyjne przeniesienie napędu – wałek stanowi końcowy element przekładni, który przenosi moc na świder. Dzięki odpowiednio wyprofilowanym zębom i gwintom minimalizuje straty energii i redukuje ryzyko „przeskakiwania” pod obciążeniem. Przykład: wiercenie otworów pod słupki ogrodzeniowe przebiega szybciej i z mniejszym wysiłkiem operatora.
- Wysoka odporność na obciążenia udarowe – element zaprojektowany do pracy w zmiennych warunkach gruntowych (glina, żwir, gleby rolnicze). Przykład: podczas nawiercania w twardszym, zwięzłym podłożu wałek utrzymuje stałe zazębienie z przekładnią, chroniąc zębatki przed nadmiernym zużyciem.
- Stabilność i niezawodność – dopasowanie do modelu Cedrus SW02 ogranicza luzy montażowe i poprawia kulturę pracy całego świdra. Przykład: przy seryjnym wykonywaniu kilkudziesięciu otworów dziennie narzędzie zachowuje równą prędkość i niższy poziom wibracji.
Trwałość, montaż i zastosowanie w świdrze ziemnym Cedrus SW02
- Trwałe materiały i obróbka – stalowe wykonanie o podwyższonej odporności na ścieranie i zmęczenie materiału. Przykład: praca w wilgotnej glebie lub piachu nie powoduje szybkiego wybicia zębów ani uszkodzeń gwintu.
- Montaż w przekładni świdra – wałek montuje się w sekcji wyjściowej przekładni Cedrus SW02, gdzie łączy się z osprzętem roboczym. Przykład: szybka wymiana zużytego elementu w warsztacie lub w terenie skraca przestój maszyny do minimum.
- Zastosowanie profesjonalne i hobbystyczne – do wiercenia otworów pod ogrodzenia, nasadzenia, fundamenty punktowe czy kotwy. Przykład: prace ogrodowe, budowlane, sadownicze i geodezyjne, w których liczy się powtarzalność i dokładność.
Co to jest?
Wałek zdawczy (wyjściowy) to element mechanizmu przekładni, który odbiera moment obrotowy z kół zębatych i przekazuje go dalej – na świder (wiertło) lub inne akcesorium robocze. Jest kluczowy dla płynnej i bezpiecznej pracy urządzenia.
Gdzie się montuje?
Montaż odbywa się w części wyjściowej przekładni świdra ziemnego Cedrus SW02. Wałek współpracuje z kołami zębatymi przekładni i z łączem osprzętu, zwykle poprzez frez/klin lub gwint.
Zastosowanie
- Wiercenie otworów pod słupki ogrodzeniowe i panele.
- Przygotowanie dołków pod nasadzenia, palisady i kotwy.
- Montaż małogabarytowych fundamentów punktowych i prac pomocniczych na budowie.
Korzyści dla Ciebie
- Wyższa wydajność wiercenia dzięki stabilnemu przeniesieniu mocy.
- Mniejsze ryzyko awarii całej przekładni i niższe koszty serwisu.
- Lepszy komfort pracy – mniej wibracji i hałasu, równomierna praca świdra.
Wskazówki montażowe i eksploatacyjne
- Odłącz zasilanie i zabezpiecz maszynę (w przypadku silnika spalinowego – wyjmij fajkę ze świecy).
- Otwórz obudowę przekładni, zdemontuj elementy mocujące wałek (zabezpieczenia, pierścienie, śruby).
- Wyczyść gniazdo i powierzchnie współpracujące, skontroluj stan łożysk i uszczelnień.
- Zastosuj odpowiedni smar przekładniowy na zęby/łożyska zgodnie z instrukcją serwisową.
- Zamontuj nowy wałek, zwracając uwagę na prawidłowe spasowanie wielowypustu/klina i gwintu.
- Po złożeniu wykonaj próbę na biegu jałowym, a następnie pod lekkim obciążeniem.
Jak rozpoznać zużycie wałka?
- Wyraźnie zaokrąglone lub wyszczerbione zęby.
- Nadmierny luz, stuki i wibracje pod obciążeniem.
- „Przeskakiwanie” napędu lub spadek skuteczności wiercenia.
Dane techniczne i logistyczne
| Przeznaczenie | Świder ziemny Cedrus SW02 – wałek wyjściowy przekładni |
| Kod produktu / part no. | 131830 |
| REF. | NR. 37 |
| EAN | 5906434043369 |
| Wymiary opakowania | 58 × 30 × 30 mm |
| Waga brutto (z opakowaniem) | 103 g |
Uwaga: podane gabaryty i masa dotyczą opakowania. Wymiary realne elementu roboczego mogą się różnić.
Zgodność i identyfikacja
Wałek jest dedykowany do modelu Cedrus SW02. Dla potwierdzenia kompatybilności porównaj numer części (131830), oznaczenie REF. NR. 37 oraz sposób mocowania (frez/gwint) z dokumentacją Twojego urządzenia.
Najczęstsze pytania (FAQ)
Czy wałek 131830 pasuje do innych modeli?
Element jest dedykowany do Cedrus SW02. W przypadku innych modeli porównaj numer części i konstrukcję połączenia lub skonsultuj się z serwisem, podając EAN 5906434043369.
Jak często wymieniać wałek zdawczy?
Nie ma sztywnego interwału – wymianę wykonuje się przy widocznych śladach zużycia (wybicie zębów, nadmierne luzy, hałas) lub po uszkodzeniu mechanicznym.
Jakim smarem smarować przekładnię po montażu?
Stosuj smar przekładniowy o specyfikacji zalecanej przez producenta świdra (np. smary litowe EP do przekładni wolnoobrotowych). Unikaj mieszania różnych typów smarów.
Czy montaż można wykonać samodzielnie?
Tak, jeśli dysponujesz podstawowymi narzędziami i wiedzą z zakresu mechaniki. Zawsze odłącz zasilanie i pracuj zgodnie z instrukcją serwisową. W razie wątpliwości skorzystaj z pomocy serwisu.
Jakie są objawy zużycia współpracujących elementów przekładni?
Syczenie, zgrzyt, nierówna praca pod obciążeniem, wycieki smaru, metaliczne opiłki w obudowie. W takich przypadkach sprawdź także łożyska i uszczelnienia.
