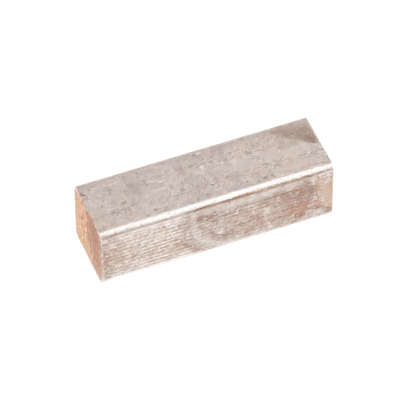

- Klin wałka skrzyni biegów Cedrus GL04 6x6x20 (90521-U080110) – oryginalna część do glebogryzarki Cedrus. Zapewnia pewne osadzenie koła zębatego, eliminuje luzy, poprawia przeniesienie napędu i trwałość przekładni.
Klin wałka skrzyni biegów Cedrus glebogryzarka GL04 /6x6x20/ 90521-U080110
Profesjonalny klin wpustowy (równoległy) do skrzyni biegów glebogryzarki Cedrus GL04. Precyzyjny wymiar 6 × 6 × 20 mm zapewnia pewne osadzenie koła zębatego, sprzęgła lub piasty na wałku napędowym, a tym samym bezpośrednio wpływa na trwałość oraz płynność pracy maszyny w trudnych warunkach ogrodowych i rolniczych.
Ten element łączący przenosi moment obrotowy między wałkiem a osadzonym na nim elementem (np. kołem zębatym), uniemożliwiając ich wzajemny poślizg. To proste, a zarazem niezawodne rozwiązanie serwisowe, które przedłuża życie przekładni i chroni kosztowne podzespoły Cedrus GL04 przed uszkodzeniem.
Wymiary:
Szerokość: 6 mm
Wysokość: 6 mm
Długość: 20 mm
Klin wałka skrzyni biegów Cedrus GL04 6×6×20 – precyzja dopasowania, trwały materiał, niezawodny przekaz mocy
- Precyzyjne wymiary 6 × 6 × 20 mm – dokładne spasowanie z rowkiem wpustowym wałka i piasty minimalizuje luz oraz ryzyko wybicia gniazda. Przykład zastosowania: wymiana klina w Cedrus GL04 po zauważeniu luzu na kole zębatym lub podczas planowego przeglądu sezonowego.
- Trwały materiał i odporność na ścieranie – hartowany element stalowy pracuje w warunkach obciążeń udarowych typowych dla glebogryzarek (korzenie, kamienie), zapewniając długą żywotność przekładni. Przykład zastosowania: intensywne spulchnianie ciężkiej, gliniastej ziemi bez utraty sztywności połączenia.
- Stabilny przekaz momentu – klin eliminuje poślizg między wałkiem a piastą, co poprawia kulturę pracy, redukuje hałas i chroni zębatki. Przykład zastosowania: utrzymanie stałej głębokości pracy noży rotacyjnych podczas długotrwałej uprawy grządek.
Co to jest ten klin i gdzie się go montuje?
Jest to klin wpustowy (prostokątny) montowany w rowku wpustowym wałka skrzyni biegów glebogryzarki Cedrus GL04. Po wsunięciu w rowek klin ustala wzajemne położenie wałka i osadzanej piasty/koła zębatego, zapewniając sztywne, bezpoślizgowe połączenie.
Zastosowanie
- Naprawa lub konserwacja skrzyni biegów w glebogryzarce Cedrus GL04.
- Wymiana zużytego, zdeformowanego lub zagubionego klina po demontażu przekładni.
- Przywrócenie pełnego przeniesienia momentu obrotowego na noże robocze – eliminacja luzów i stuków.
Montaż – praktyczne wskazówki
- Oczyść rowek wpustowy wałka oraz piasty z opiłków i korozji; sprawdź brak zadziorów.
- Wsuwaj klin stroną roboczą wzdłuż rowka, dopasowując do gniazda – nie wbijaj z nadmierną siłą.
- Osadź piastę/koło zębate na wałku tak, aby rowki pokryły się z klinem; zabezpiecz połączenie zgodnie z instrukcją serwisową maszyny.
Dane techniczne
- Typ: klin wpustowy równoległy (prostokątny) do skrzyni biegów.
- Przeznaczenie: glebogryzarka Cedrus GL04.
- Wymiary robocze: 6 mm (szerokość) × 6 mm (wysokość) × 20 mm (długość).
- Kod produktu: 90521-U080110.
- EAN: 5906434157219.
- Wymiary opakowania [mm]: 46 (dł.) × 23 (szer.) × 14 (wys.).
- Masa: 7 g.
- Materiał: stal hartowana (odporna na ścieranie i odkształcenia).*
*Materiał wskazany jako typowy dla tego rodzaju klinów serwisowych; w razie wątpliwości porównaj ze specyfikacją części do Twojej wersji urządzenia.
Dlaczego warto wybrać oryginalny wymiar 6×6×20?
Odpowiedni rozmiar gwarantuje zachowanie tolerancji pasowania w rowku wpustowym wałka Cedrus GL04. Zbyt mały klin spowoduje luz i przyspieszone zużycie zębów; zbyt duży może uszkodzić gniazdo. Rozmiar 6×6×20 mm przywraca fabryczną sztywność i bezpieczeństwo pracy przekładni.
Kompatybilność
Dedykowany do glebogryzarki Cedrus GL04. Przed zakupem porównaj wymiary i oznaczenie 90521-U080110 z katalogiem części zamiennych Twojej maszyny.
FAQ – najczęstsze pytania
Czy ten klin będzie pasował do innych modeli Cedrus?
Element został zaprojektowany pod Cedrus GL04. W niektórych przekładniach z rowkiem 6×6 mm może pasować, ale zawsze weryfikuj wymiar i kod części w katalogu producenta.
Objawy zużycia klina?
Słyszalne stuki w przekładni, wyczuwalny luz na piaście koła zębatego, pogorszenie przeniesienia napędu (poślizg) i „szarpanie” noży podczas pracy.
Czy do montażu potrzebne są specjalne narzędzia?
Wystarczą podstawowe narzędzia serwisowe: klucze do demontażu osłon/przekładni, szczotka druciana do oczyszczenia rowków, ewentualnie delikatny pobijak i młotek gumowy. Unikaj nadmiernej siły.
Czy po wymianie konieczne jest dodatkowe smarowanie?
Klin sam w sobie nie wymaga smarowania, ale po montażu warto uzupełnić/zweryfikować poziom oleju w przekładni zgodnie z instrukcją obsługi GL04.
Jak dbać o trwałość połączenia?
Regularnie kontroluj luz na wałku, unikaj pracy na nadmiernej głębokości w twardej glebie i przeprowadzaj przeglądy sezonowe z wymianą zużytych elementów napędu.
