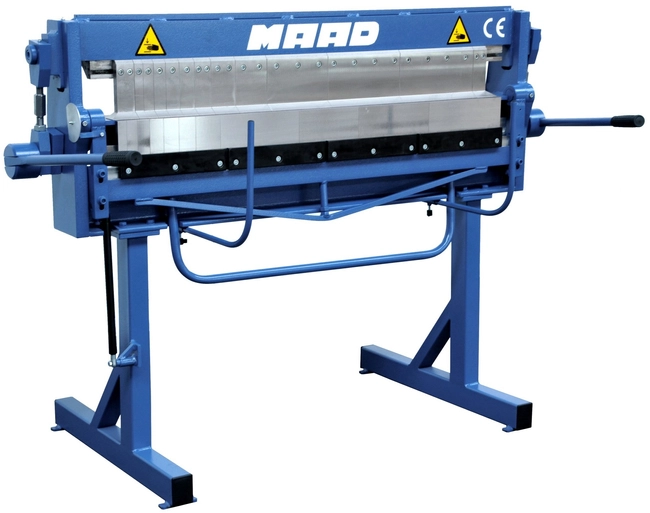

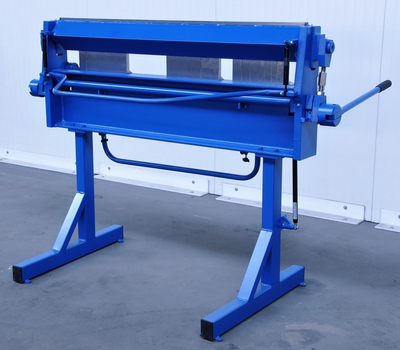

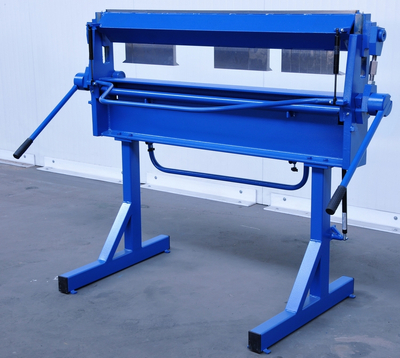

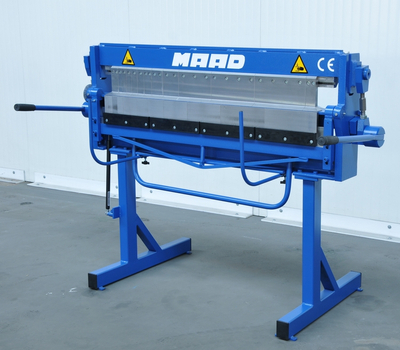

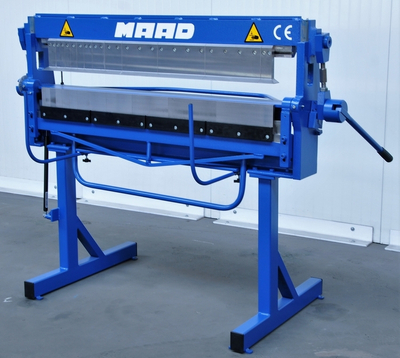

MAAD HSS-1270/1.2 SEGMENTOVÉ OHÝBAČE 1270x1.2mm

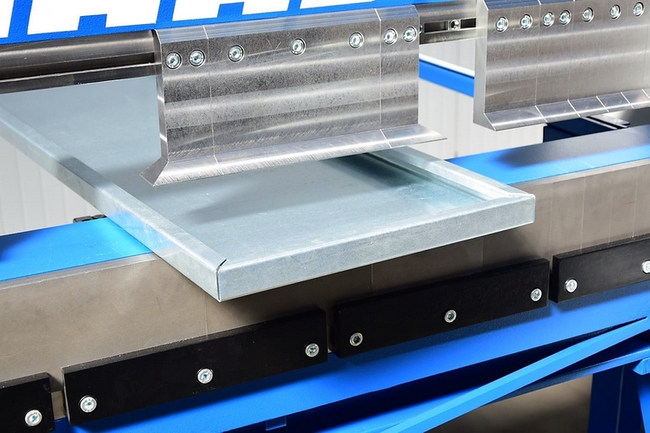

Ohýbačka, která je vhodná zejména pro tvarování oplechování, jako jsou komínové okapy, zakončení požárních zdí a mnoho dalších. Funkční design zajišťuje vysoký komfort obsluhy a širokou škálu praktických aplikací.

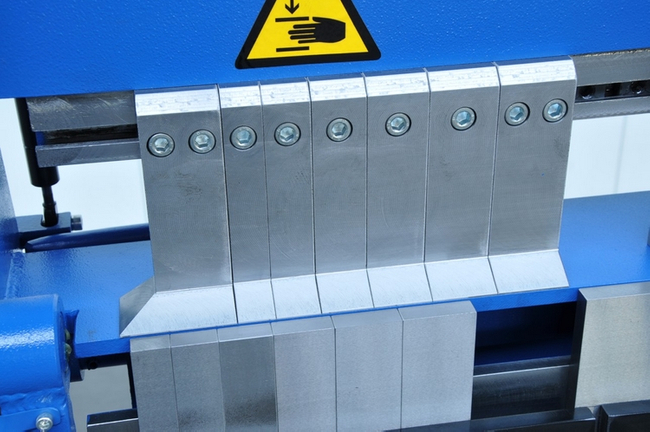

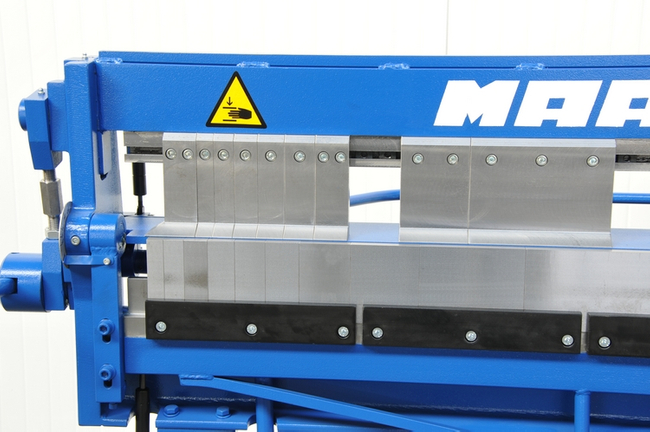

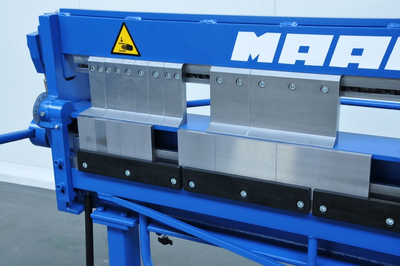

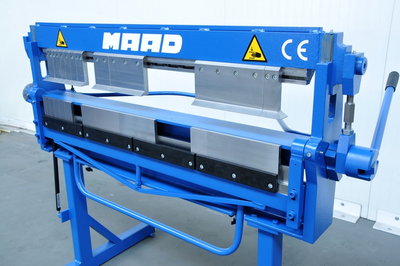

Horní a dolní nosník opatřený segmentovými noži s rozměry: 25/30/35/40/45/50/75/100/150/ 200/250/270 mm. Nože jsou vyrobeny z kvalitní oceli a umožňují ohýbačce pracovat po mnoho let při zachování správných parametrů ohýbání. Světlá výška mezi základnou stroje a horními noži je až 102 mm, maximální úhel ohybu je až 155 stupňů a šířka ohýbacího nosníku je pouze 15 mm, což vede k velmi vysoké kapacitě pro práci s plechem.

Stabilní a robustní konstrukce (hmotnost stroje 350 kg) zajišťuje bezproblémové ohýbání ocelových plechů o tloušťce až 1,2 mm.

Technické parametry/vybavení:

• - pracovní šířka - 1270 mm
• - max. tloušťka ohýbaného plechu - 1,2 mm (pro Rm<400MPa)
• - maximální úhel ohybu - 155 stupňů
• - šířka ohybového nosníku - 15 mm
• - hmotnost stroje - 350 kg
• - vyměnitelné nože spodního a horního segmentu nosníku

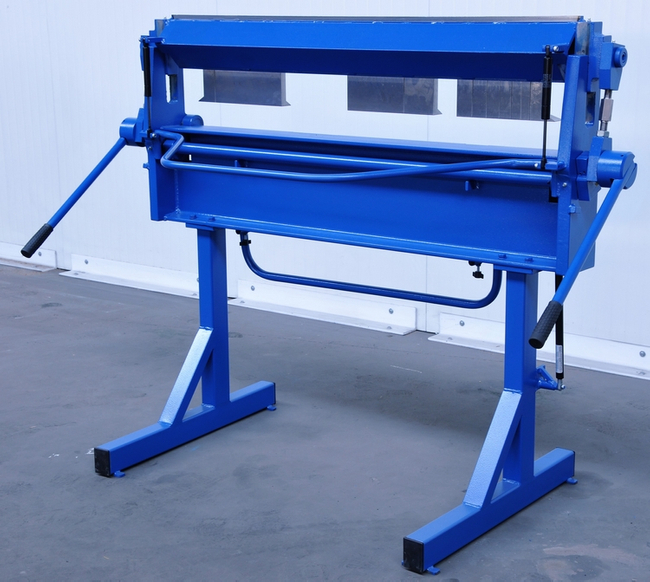

• - odnímatelné nohy - usnadňují přepravu a nakládání
• - stojan namontovaný na zadní straně stroje, který podpírá desku
• - měřidla pro řezání plechů
• - úhloměr jako standardní vybavení
• - plynová láhev pro pomoc při zvedání ohýbaného nosníku
• - dvě plynové lahve pro pomoc při zvedání tlakového nosníku

Rozměry stroje:

• výška - 1 250 mm
• šířka - 1 760 mm
• hloubka - 990 mm

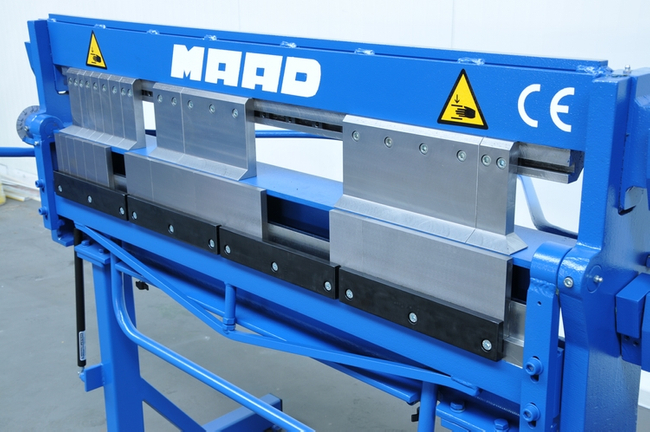

Hlavními pracovními prvky ohýbačky jsou 3 pracovní nosníky: pevný, upínací a ohýbací nosník.

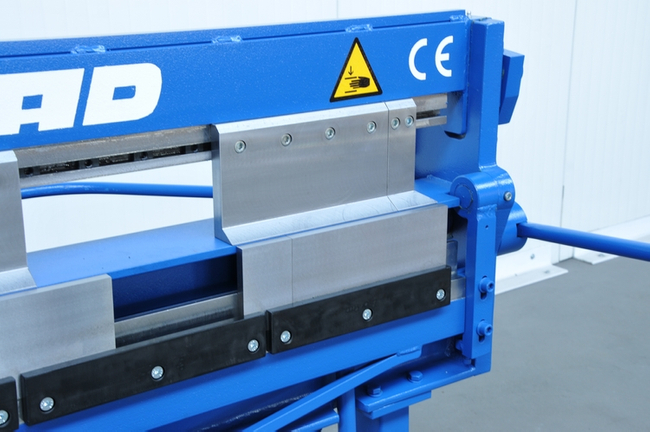

Upínací nosník je vybaven výměnnými segmenty, které umožňují velmi složité obrábění. Zvedá a spouští se pomocí páky. Dvě plynové lahve pomáhají zvedat tlakový nosník. Přítlačný nosník je konstruován tak, aby jeho horní část tvořila vedení pro válečkové nůžky.

Ohýbání se provádí otáčením ohýbacího nosníku, který je rovněž vybaven vyměnitelnými segmenty, o určitý úhel pomocí rukojeti. Úhloměr na levé straně ohýbačky při pohledu zepředu ukazuje aktuální úhel ohybu plechu. Při zvedání nosníku pomáhá plynová láhev.

Ohybový nosník je nastavitelný vzhledem k pevnému nosníku. Tento parametr ovlivňuje poloměr ohybu desky a jeho velikost závisí také na tloušťce ohýbané desky.

Komponenty ohýbačky jsou vyrobeny na přesných CNC obráběcích strojích.

Ohýbačka je opatřena dvojitou vrstvou vysoce kvalitní barvy - proces lakování probíhá v profesionální, vytápěné a větrané lakovně.
