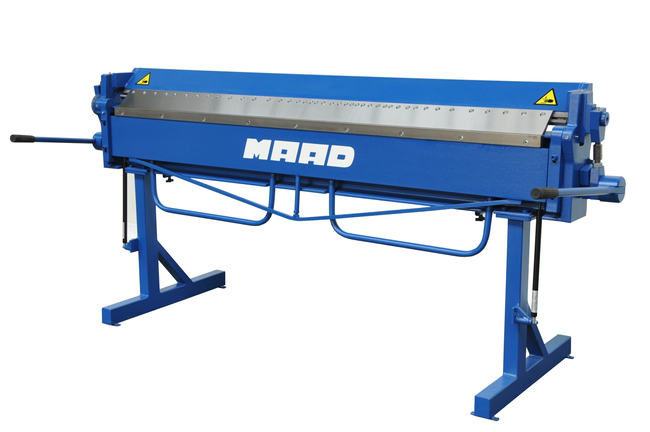

MAAD HS-2100/1.2 SEGMENTOVÁ OHÝbačka 2100x1.2mm

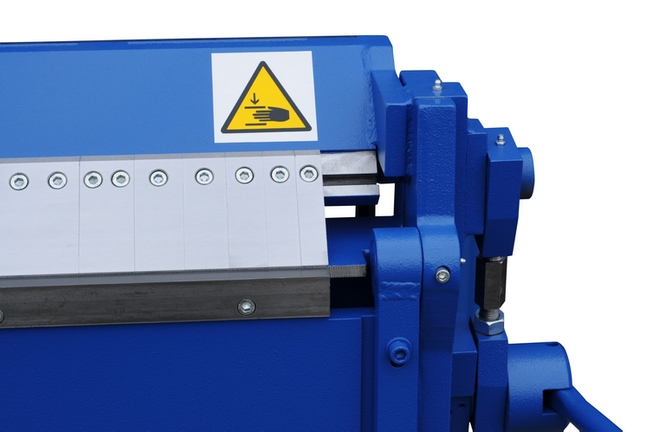

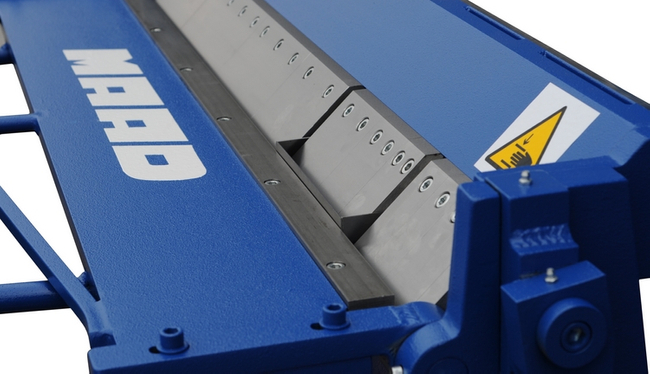

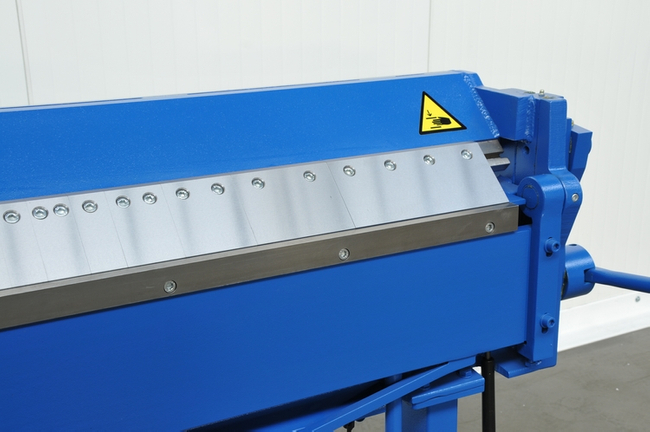

Segmentová ohýbačka HS-2100/1,2 je pracovní stroj pro ohýbání tenkých plechů do tloušťky 1,2 mm při Rm<400 MPa podél přímky pod zadaným úhlem. Vhodné zejména pro oplechování komínových okapů a zakončení požárních stěn. Tlaková lišta je vybavena patnácti vyměnitelnými segmentovými noži o rozměrech: 25/30/35/40/45/50/2x75/100/150/ 200/2x250/270/500 mm. Nože jsou vyrobeny z kvalitní oceli a umožňují ohýbačce pracovat po mnoho let při zachování správných parametrů ohýbání. Na ohýbacím nosníku je namontována výměnná pracovní tyč.

Technické parametry/vybavení:

• - pracovní šířka - 2100 mm
• - max. tloušťka ohýbaného plechu - 1,2 mm (pro Rm<400MPa)
• - šířka ohýbaného nosníku - 20 mm
• - maximální úhel ohybu - 135 stupňů
• - hmotnost stroje - 600 kg
• - odnímatelné nohy - usnadňují přepravu a nakládání

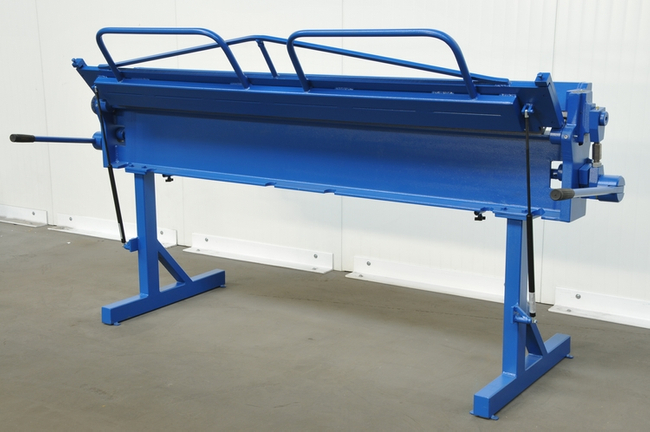

• - stojan namontovaný na zadní straně stroje, který podpírá desku
• - měřidla pro řezání plechů
• - úhloměr jako standardní vybavení
• - dvě plynové lahve pro pomoc při zvedání ohýbaného nosníku
• - dvě plynové lahve pro pomoc při zvedání tlakového nosníku

Rozměry stroje:

• výška - 1 200 mm
• šířka - 2 590 mm
• hloubka - 900 mm

Hlavními pracovními prvky ohýbačky jsou pevné, upínací a ohýbací nosníky.

Přítlačný nosník je pohyblivý nosník, který slouží k fixaci plechu v požadované poloze. Je vybaven výměnnými segmenty, které umožňují velmi složité obrábění. Zvedá a spouští se pomocí páky. Při zvedání nosníku pomáhají dvě plynové lahve. Přítlačný nosník je konstruován tak, aby jeho horní část tvořila vedení pro válečkové nůžky.

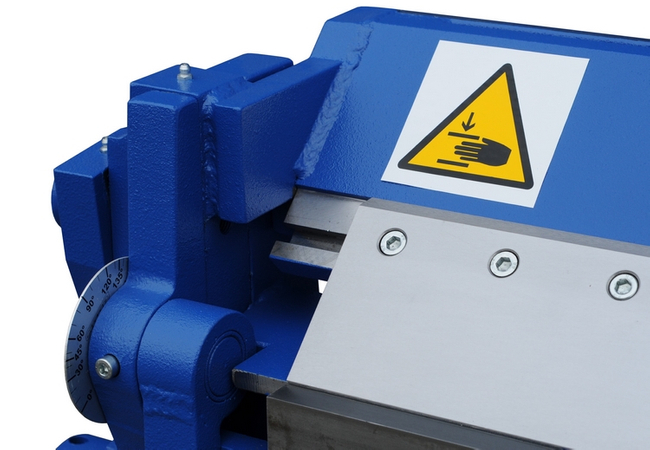

Ohýbání se provádí otáčením ohýbacího nosníku o určitou úhlovou hodnotu pomocí rukojeti. Pohyb paprsku je navíc podporován dvěma plynovými lahvemi. Úhloměr na levé straně ohýbačky při pohledu zepředu ukazuje aktuální úhel ohybu plechu.

Ohybový nosník je výškově nastavitelný vůči pevnému nosníku. Tento parametr ovlivňuje poloměr ohybu desky a jeho velikost závisí také na tloušťce ohýbané desky.

Komponenty ohýbačky jsou vyrobeny na přesných CNC obráběcích strojích.

Ohýbačka je opatřena dvojitou vrstvou vysoce kvalitní barvy - proces lakování probíhá v profesionální, vytápěné a větrané lakovně.
