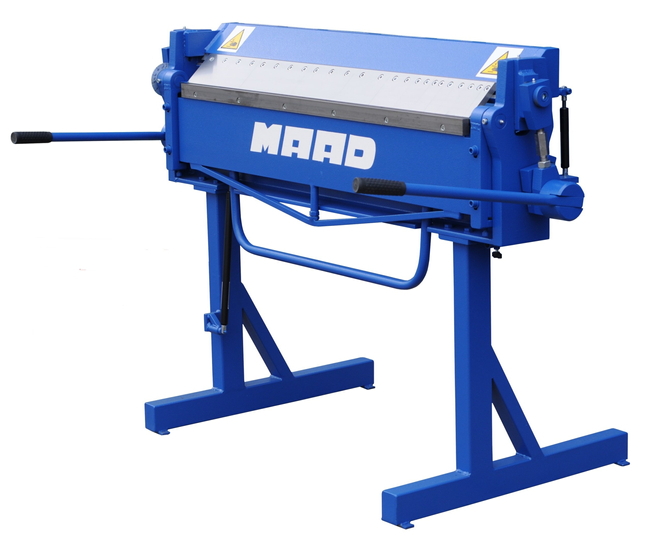

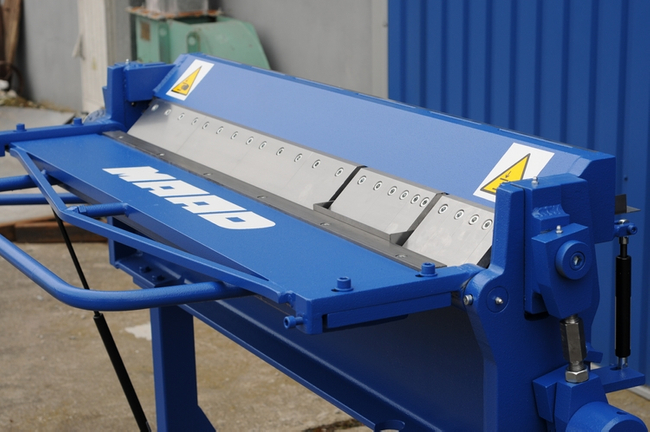

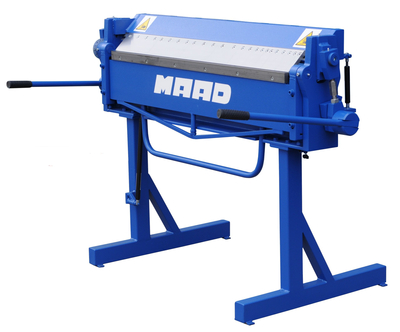

MAAD HS-1270/2.0 SEGMENTOVÁ OHÝbačka 1270x2.0mm

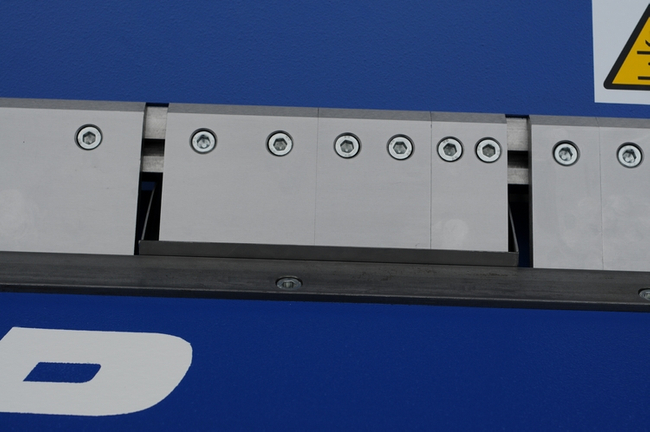

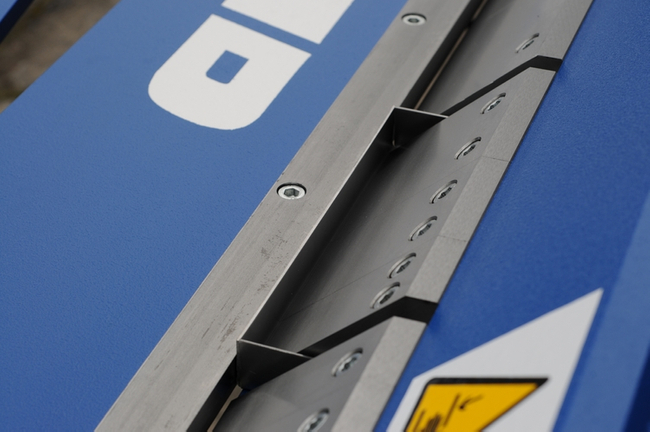

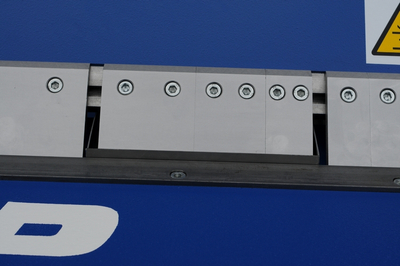

Segmentová ohýbačka HS-1270/2.0 je založena na osvědčené konstrukci ohýbacích prvků. Funkční design poskytuje vysoký komfort obsluhy a širokou škálu praktických aplikací. Přítlačná lišta je vybavena 12 segmentovými noži postupných rozměrů:

25/30/35/ 40/45/50/75/100/150/200/250/270 [mm].

Maximální vzdálenost mezi přítlačnou tyčí a základnou ohýbačky je 90 mm.

Nože jsou vyrobeny z kvalitní oceli, která umožňuje dlouholetý provoz stroje při zachování správných parametrů ohýbání.

Maximální výška ohýbané "krabice" na stroji je 30 mm.

Technické parametry/vybavení:

• - pracovní šířka - 1270 mm
• - max. tloušťka ohýbaného plechu - 2,0 mm (pro Rm<400MPa)
• - šířka ohýbaného nosníku - 20 mm
• - maximální úhel ohybu - 135 stupňů
• - hmotnost stroje - 420 kg
• - odnímatelné nohy - usnadňují přepravu a nakládání
• - překrývající se stojan na zadní straně stroje pro podepření plechu
• - měřidla pro řezání plechů
• - úhloměr jako standardní vybavení
• - plynová láhev pro pomoc při zvedání ohýbaného nosníku
• - dvě plynové lahve pro pomoc při zvedání tlakového nosníku

Rozměry stroje:

• výška - 1 200 mm
• šířka - 1 750 mm
• hloubka - 900 mm

Hlavními pracovními prvky ohýbačky jsou pevné, upínací a ohýbací nosníky.

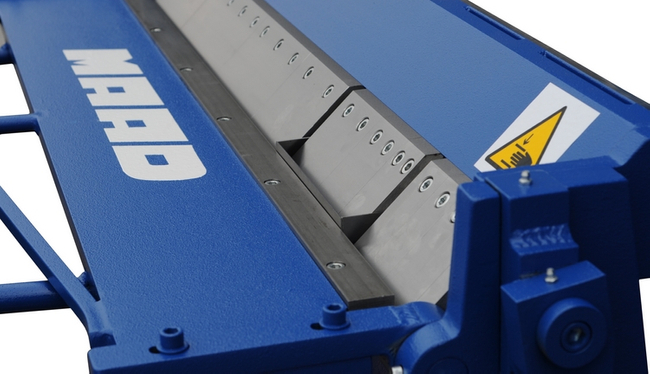

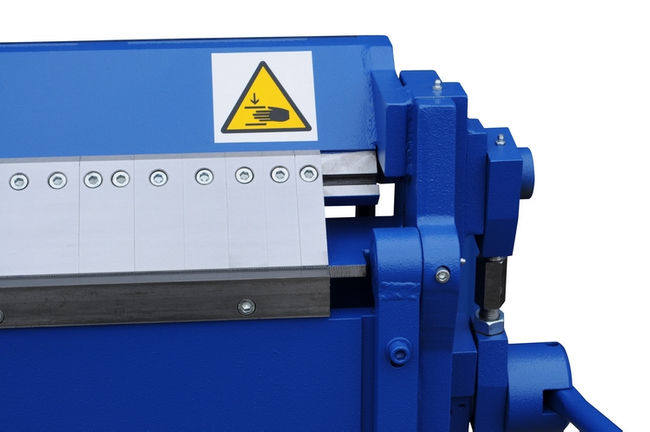

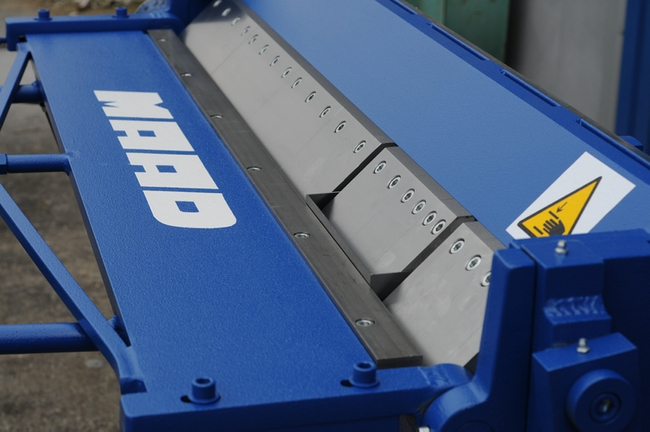

Přítlačný nosník je pohyblivý nosník, který slouží k fixaci desky v požadované poloze. Je vybaven výměnnými segmenty, které umožňují velmi složité obrábění. Zvedá a spouští se pomocí páky. Přítlačný nosník je konstruován tak, aby jeho horní část tvořila vedení pro válečkové nůžky.

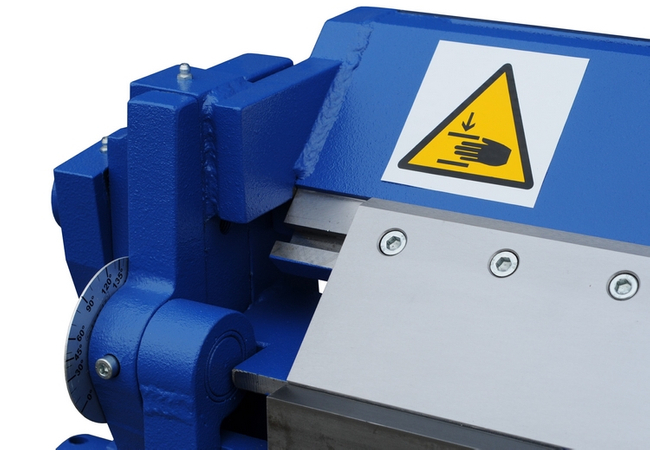

Ohýbání se provádí otáčením ohýbacího nosníku o určitou úhlovou hodnotu pomocí rukojeti. Úhloměr na levé straně ohýbačky při pohledu zepředu ukazuje aktuální úhel ohybu plechu.

Přítlačný nosník je výškově nastavitelný vůči pevnému nosníku. Tento parametr ovlivňuje poloměr ohybu desky a jeho velikost závisí také na tloušťce ohýbané desky.

Komponenty ohýbačky jsou vyrobeny na přesných CNC obráběcích strojích.

Ohýbačka je opatřena dvojitou vrstvou vysoce kvalitní barvy - proces lakování probíhá v profesionální, vytápěné a větrané lakovně.
