MAAD ZW-1300/0,8/EL 1-fázový ELEKTRICKÝ ŘEZACÍ KRUH MAAD ZW-1300 /0,8 mm EL

VÁLCOVACÍ STOLICE PRO VÁLCOVÁNÍ PLECHŮ

MAAD ZW-1300/0,8/EL s elektrickým pohonem

1-FÁZE

Stroj MAAD ZW-1300/0,8/EL se ideálně hodí pro oplechování střešních krytin, jako jsou žlaby a svody. Díky použití osvědčených a odolných technických řešení lze stroj používat mnoho let bez poruch.Navíjecí stroj ZW-1300/0,8/el je stroj používaný k navíjení a ohýbání válcových trubek, kuželových trubek s nízkou konvergencí, žlabů a všech typů plechů do tloušťky 0,80 mm a s pevností v tahu Rm až 400 MPa.

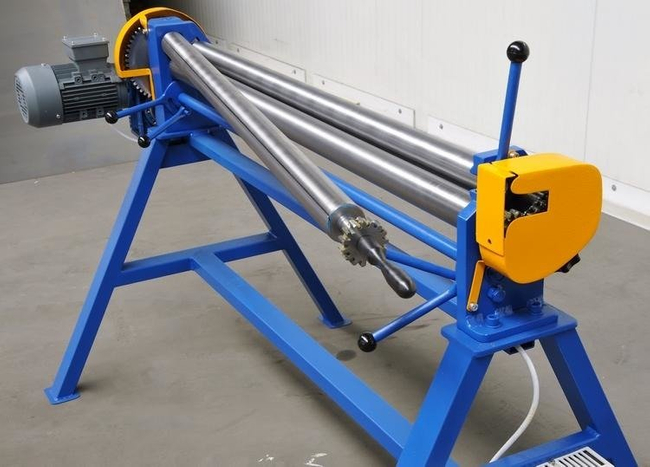

Hlavními pracovními prvky navíječky jsou 3 hřídele. Dva z nich v přední části stroje (nahoře a dole) slouží jako vtahovače pro srolovaný list. Třetí, v zadní části stroje, takzvaný "volný", nastavuje průměr zpracovávaného listu. Díky dodatečnému frézování v horní hřídeli lze na navíječce zhotovit zámky pro svodové trubky. Odnímatelný horní válec na jedné straně pro rychlé odebírání obrobků. Použití přídavného řetězového převodu v navijáku, který pohání volný hřídel, zlepšuje výkon navijáku.

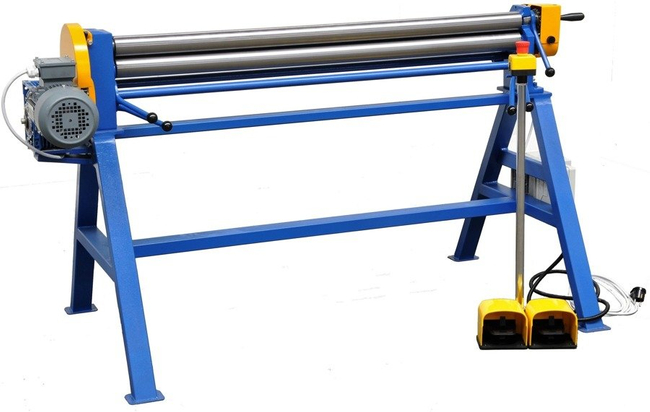

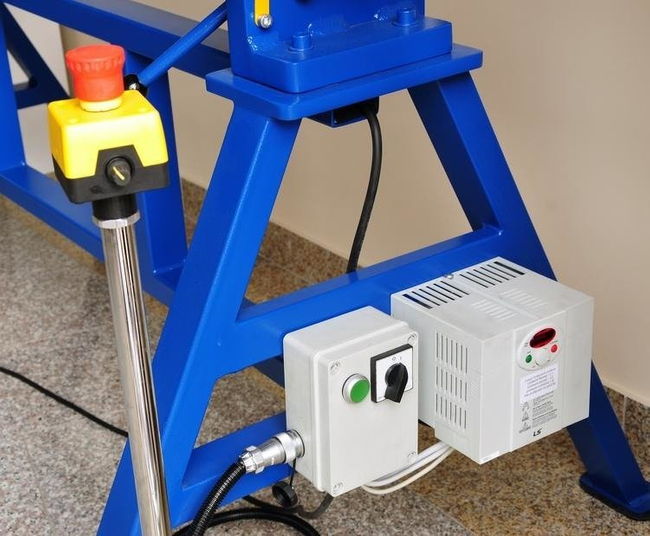

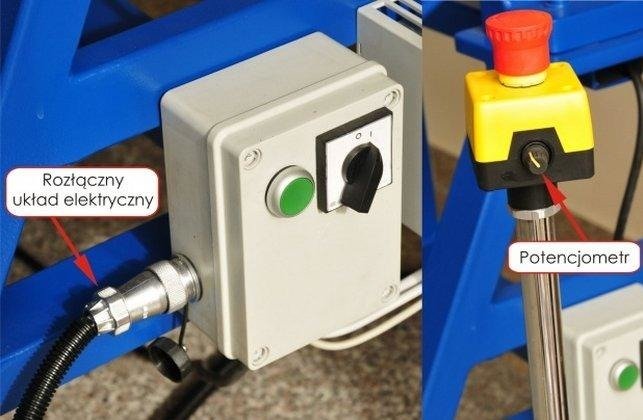

Použití měniče v elektrickém systému umožňuje plynulé nastavení otáček pracovních hřídelů z čelního panelu měniče nebo pomocí potenciometru umístěného na ovládacích pedálech stroje (aktivace levých a pravých otáček). K pohonu navíječky není potřeba třífázové napájení - je napájena jednofázovým napětím 230 V.

Stroj je vybaven bezpečnostním spínačem a má prohlášení o shodě s normami Evropské unie.

Technické parametry:

• Max. tloušťka plechu: 0,8 mm pro Rm < 400 MPa
• Výkon motoru: 1,1 kW
• Převodovka: 1:30
• Napájení stroje: jednofázové
• Otáčky horní a dolní hřídele: 0 - 24 otáček za minutu
• Rychlost posuvu zpracovávaného listu: 0 - 4,5 m/min
• Maximální šířka archu: 1 250 mm
• Průměr pracovních hřídelí: 60 mm
• Minimální průměr navíjeného plechu: 80 mm
• Hmotnost: 140 kg

Rozměry stroje:

• výška - 1 100 mm
• šířka - 1 800 mm
• hloubka - 700 mm

Horní odnímatelná hřídel s vyfrézovanou drážkou.

• OZNAČENÍ CE
• Odbočky vlevo a vpravo
• Nastavitelné otáčky s frekvenčním měničem 0-50 ot/min./min

• Nouzové zastavení
• Použití značkových komponentů

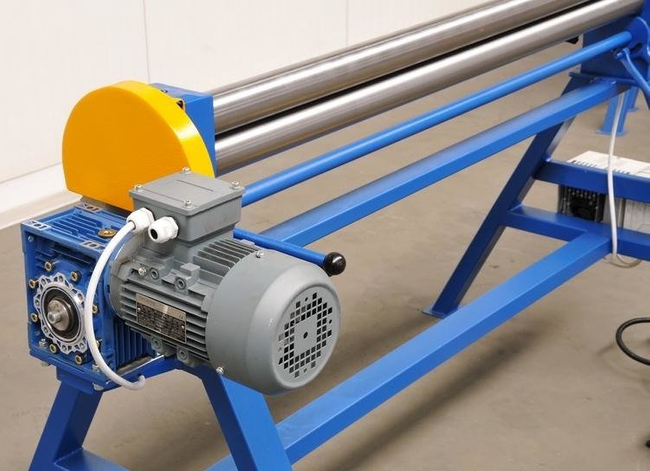

• Výkon motoru 1,1 kW, 1400 otáček za minutu./min

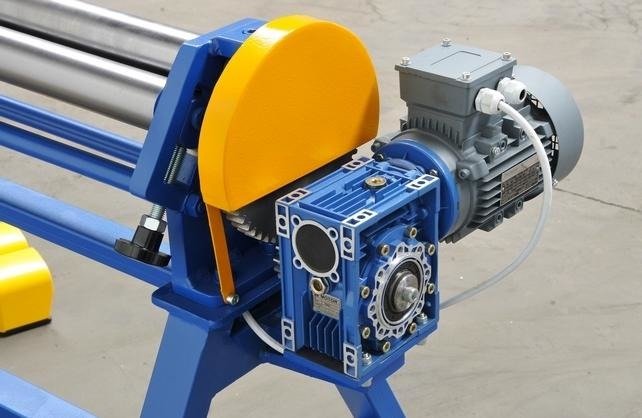

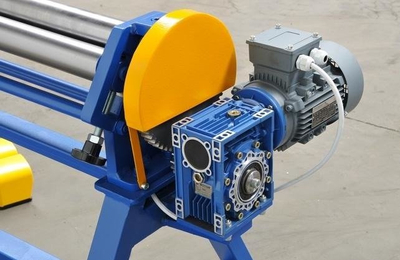

• Šnekový reduktor

Komponenty navíječky jsou vyráběny na přesných CNC obráběcích strojích.

Kotouč je opatřen dvojitou vrstvou vysoce kvalitní barvy - proces lakování probíhá v profesionální, vytápěné a větrané lakovně.
