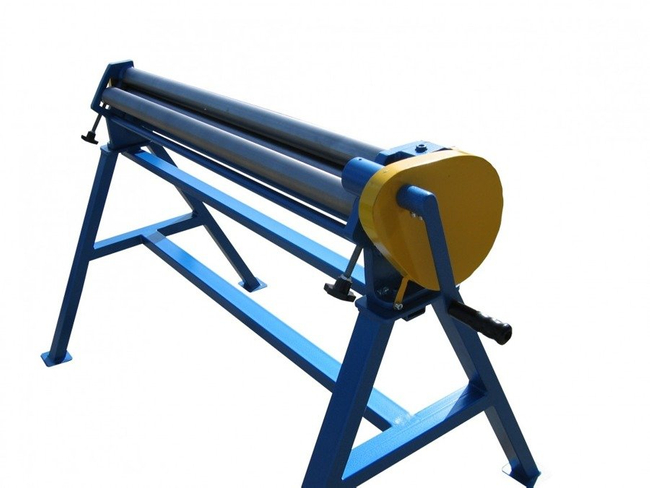

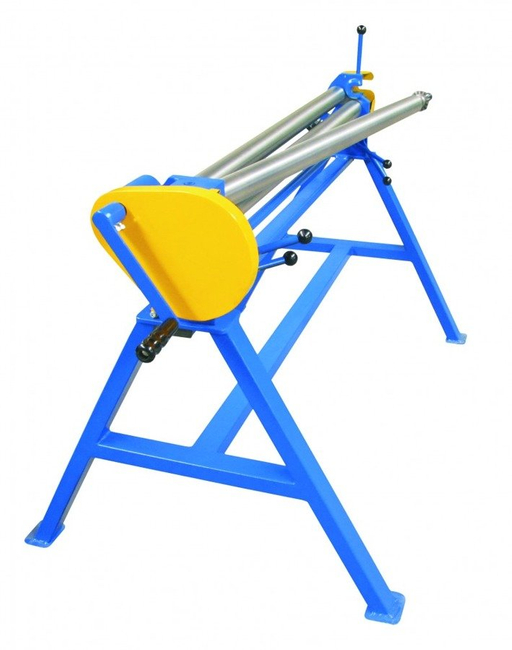

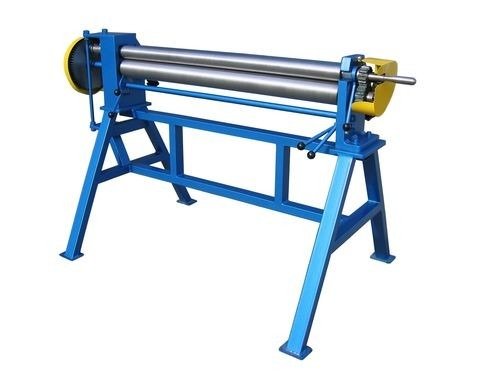

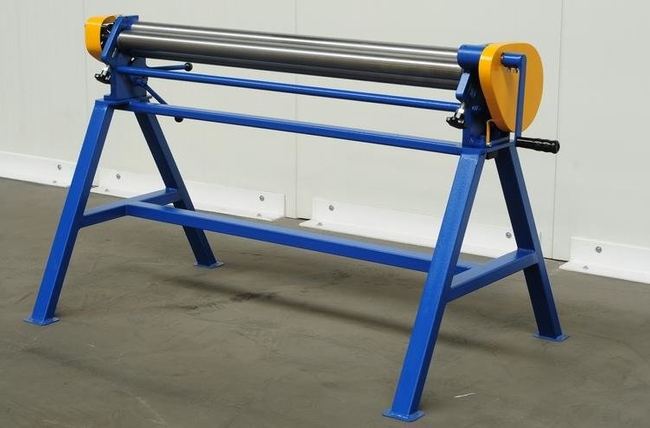

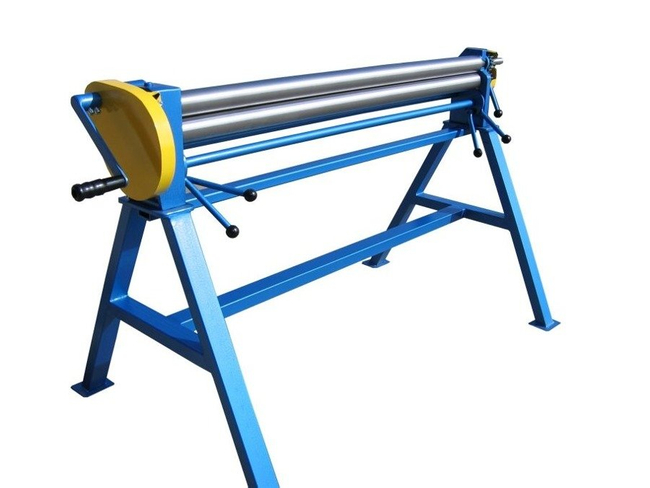

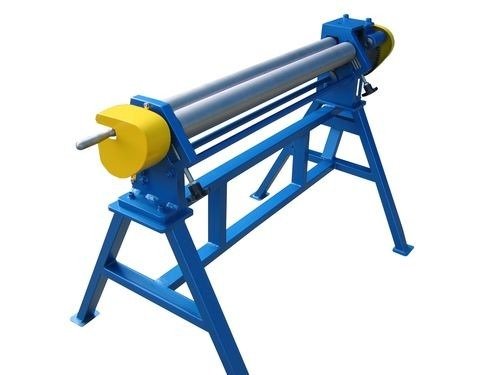

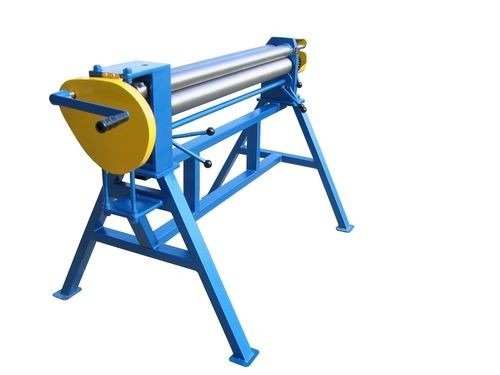

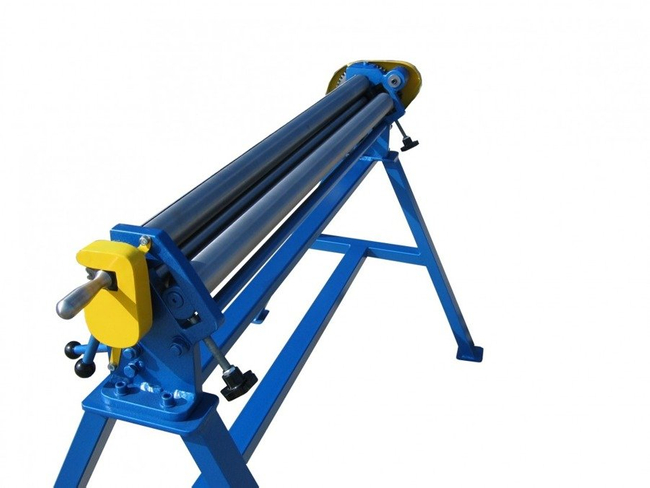

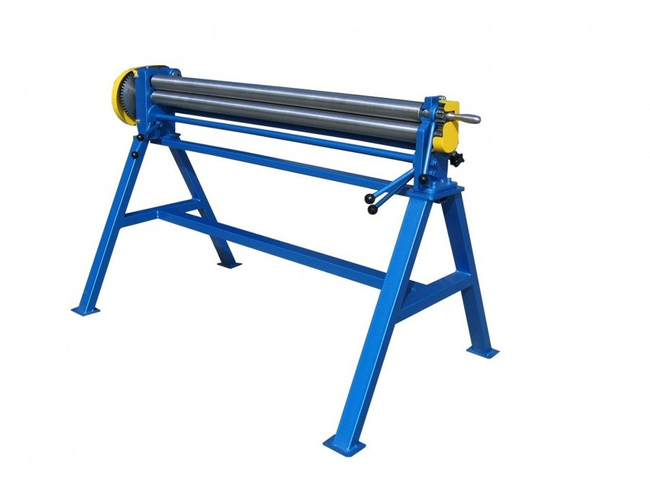

MAAD ZW-1300/0.8 STROJ NA VÁLCOVÁNÍ PLECHŮ MAAD ZW-1300 /0.8 mm

VÁLCOVACÍ STOLICE PRO VÁLCOVÁNÍ PLECHŮ

MAAD ZW-1300/0.8

Stroj MAAD ZW-1300/0.8 se ideálně hodí pro oplechování střešních krytin, jako jsou žlaby a svody. Díky použití osvědčených a odolných technických řešení lze stroj používat mnoho let bez poruch.

Navíjecí stroj ZW-1300/0.8 je stroj používaný k navíjení válcových trubek, kuželových trubek s nízkou konvergencí, žlabů a všech druhů plechů do tloušťky 0,80 mm a pevnosti v tahu Rm až 400 MPa.

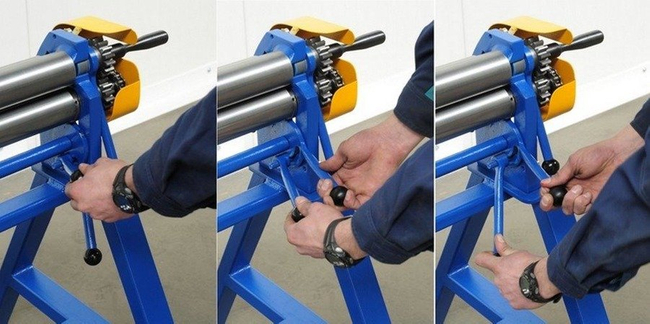

Hlavními pracovními prvky navíječky jsou 3 hřídele. Dva z nich v přední části stroje (nahoře a dole) slouží jako vtahovače pro srolovaný list. Třetí, v zadní části stroje, takzvaný "volný", nastavuje průměr zpracovávaného listu.

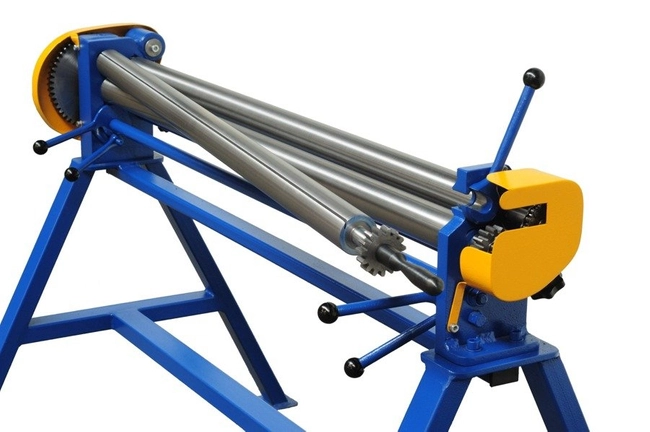

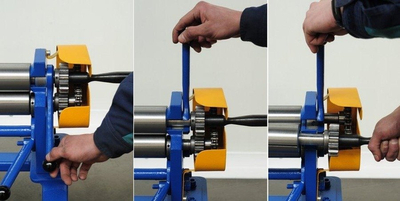

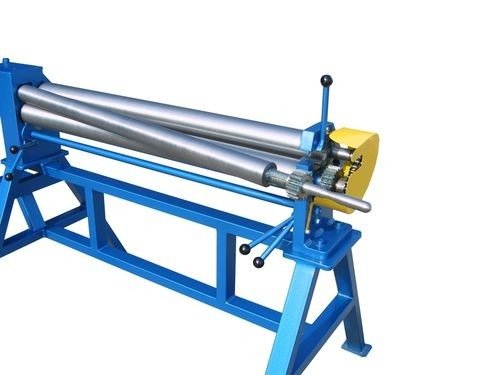

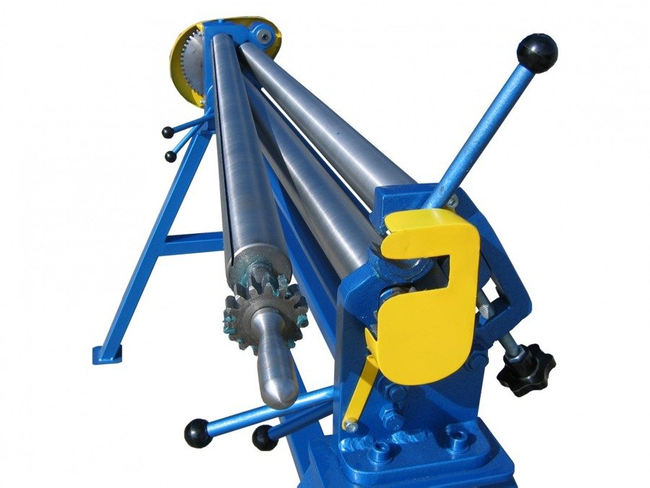

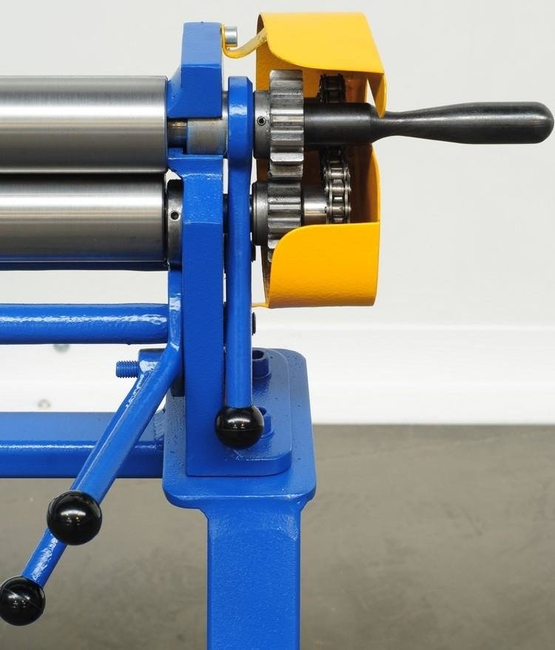

Díky dodatečnému frézování v horní hřídeli lze na navíječce zhotovit zámky pro svodové trubky. Odnímatelný horní válec na jedné straně pro rychlé odebírání obrobků. Použití přídavného řetězového převodu v navijáku, který pohání volný hřídel, zlepšuje výkon navijáku.

Technické parametry:

• Max. tloušťka plechu: 0,8 mm pro Rm < 400 MPa
• Maximální šířka archu: 1 250 mm
• Průměr pracovních hřídelí: 3 x 60 mm
• Minimální průměr navíjeného plechu: 80 mm
• Maximální průměr navíjeného plechu: 750 mm
• Hmotnost: 130 kg
• Horní odnímatelná hřídel s vyfrézovanou drážkou.

Rozměry stroje:

• výška - 1 100 mm
• šířka - 1 800 mm
• hloubka - 700 mm

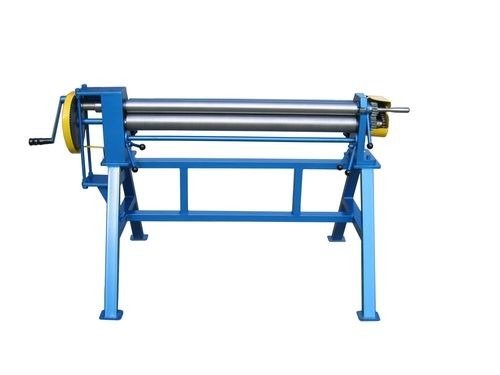

Hřídele navijáku jsou poháněny ručně šikmou převodovkou pomocí kliky.

Komponenty navíječky jsou vyráběny na přesných CNC obráběcích strojích.

Kotouč je opatřen dvojitou vrstvou vysoce kvalitní barvy - proces lakování probíhá v profesionální, vytápěné a větrané lakovně.
