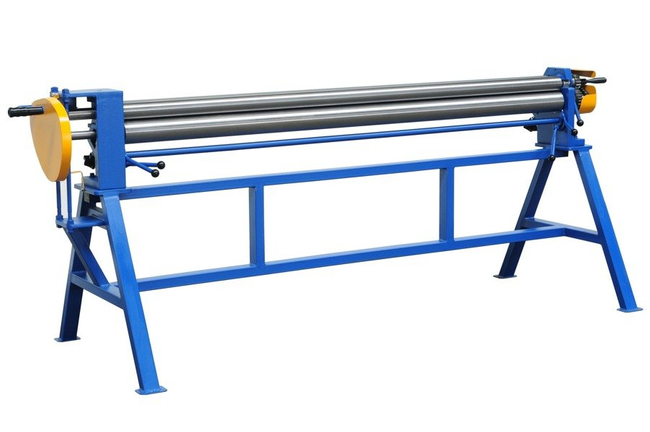

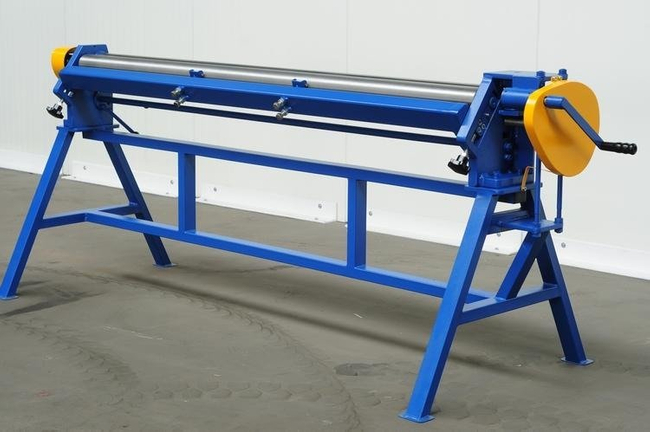

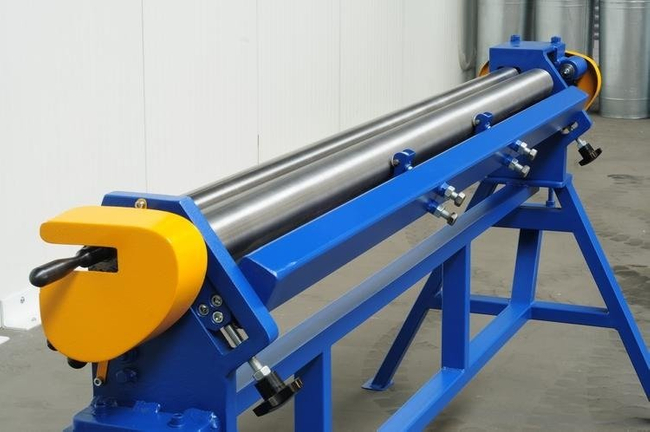

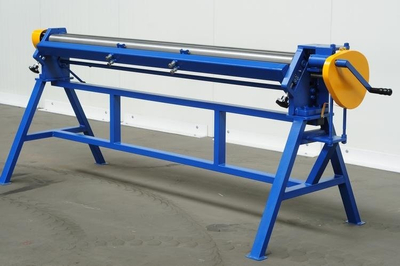

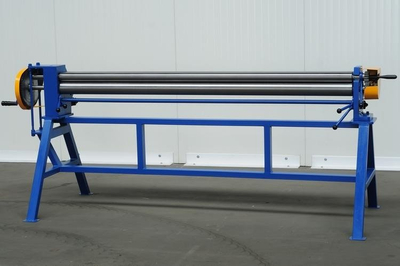

MAAD ZW-2000/0.6 STROJ NA VÁLCOVÁNÍ PLECHŮ MAAD ZW-2000/0.6 mm

VÁLCOVACÍ STOLICE PRO VÁLCOVÁNÍ PLECHŮ

MAAD ZW-2000/0.6 mm

Navíjecí stroj ZW-2000/0.6 je stroj používaný k navíjení a ohýbání válcových trubek, kuželových trubek s nízkou konvergencí, žlabů a všech typů plechů do tloušťky 0,60 mm a s pevností v tahu Rm až 400 MPa.

Hlavními pracovními prvky navíječky jsou 3 hřídele. Dva z nich v přední části stroje (nahoře a dole) slouží jako vtahovače pro srolovaný list. Třetí, v zadní části stroje, takzvaný "volný", nastavuje průměr zpracovávaného listu. Volný válec je nesen dvěma válečkovými vozíky namontovanými na rámu vozíku, který se při seřizování pohybuje spolu s válečkem. Toto konstrukční řešení zabraňuje deformaci hřídele při válcování plechu.

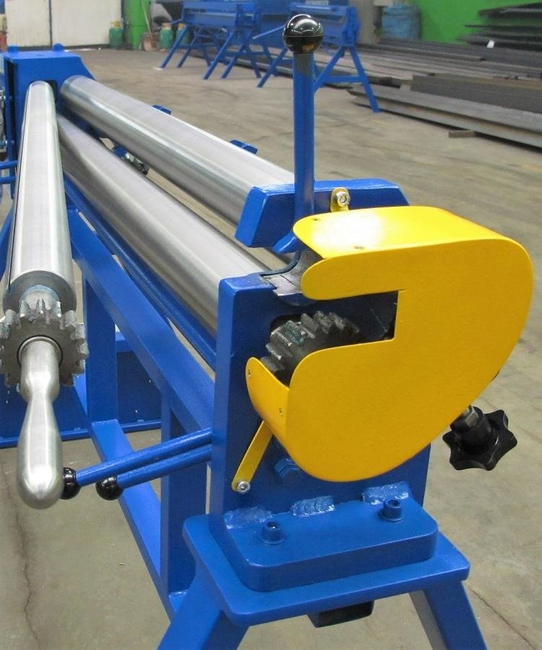

Díky dodatečnému frézování v horní hřídeli lze na navíječce zhotovit zámky pro svodové trubky. Odnímatelný horní válec na jedné straně pro rychlé odebírání obrobků. Použití přídavného řetězového převodu v navijáku, který pohání volný hřídel, zlepšuje výkon navijáku.

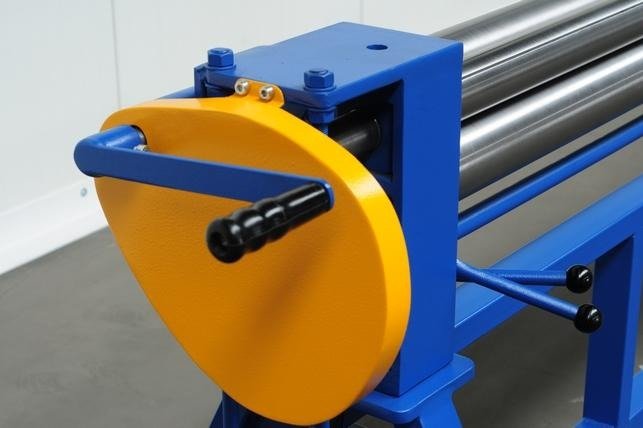

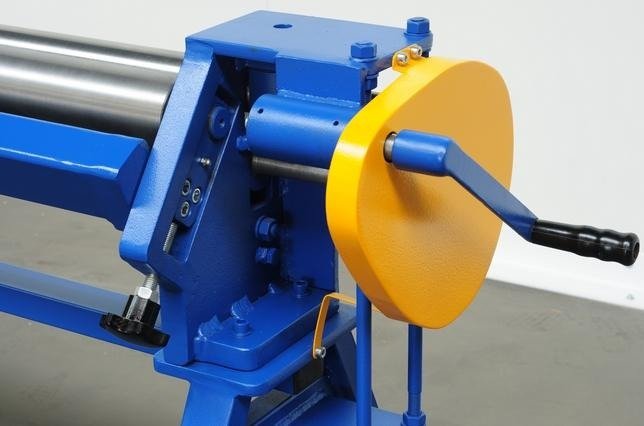

Hřídele navijáku jsou poháněny ručně šikmou převodovkou pomocí kliky.

Technické parametry:

• Max. tloušťka plechu: 0,6 mm pro Rm < 400 MPa
• Maximální šířka archu: 2 050 mm
• Průměr pracovních hřídelí: 1 x 65 mm, 2 x 90 mm
• Minimální průměr navíjeného plechu: 100 mm
• Maximální průměr navíjeného plechu: 1000 mm
• Hmotnost: 440 kg

Rozměry stroje:

• výška - 1 100 mm
• šířka - 2 550 mm
• hloubka - 700 mm

• Horní odnímatelná hřídel s vyfrézovanou drážkou.

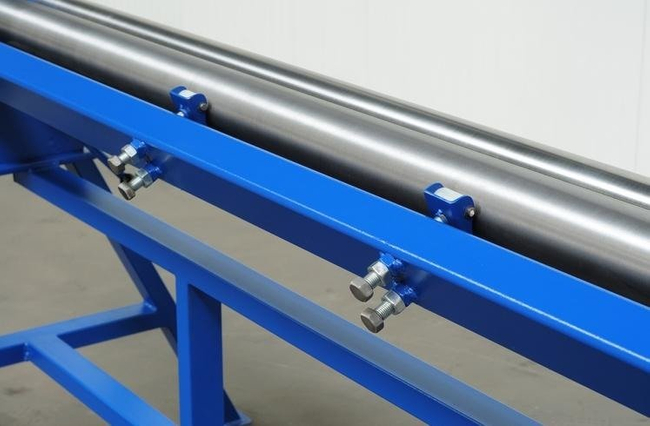

  Přídavná podpěra pro zadní válec - žlaby a trubky dokonale rovné!

Komponenty navíječky jsou vyráběny na přesných CNC obráběcích strojích.

Stroj je opatřen dvojitou vrstvou vysoce kvalitní barvy - proces lakování probíhá v profesionální, vytápěné a větrané lakovně.
