MAAD ZG-2500/0,7 mm HLOUBKOVÝ ŘEZÁK MAAD ZG-2500/0,7 mm

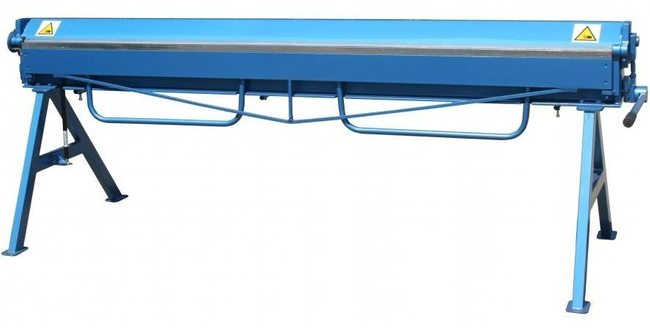

OHÝBAČKA STŘEŠNÍCH PLECHŮ MAAD ZG-2500/0.7

Ohýbačky MAAD řady ZG-2500 jsou vybaveny dvěma válci zvedajícími přítlačný nosník a jedním válcem zvedajícím ohýbací nosník. Ohýbačka ZG-2500/0,7 se vyrábí především pro pokrývače, kteří zpracovávají plechy o délce až 2500 mm a tloušťce 0,7 mm. Úzký ohybový nosník, tj. 20 mm, umožňuje provádět velké množství střešních oplechování na jednom stabilním stroji. Použití mosazných pouzder v rotačních mechanismech stroje výrazně prodlužuje životnost ohýbačky a k její funkčnosti přispívá i možnost práce s rotační frézou.

MAAD ZG-2500/0.7 je model ohýbačky vyráběný pro pokrývače, kteří vyžadují větší pracovní délku než běžné stroje. Funkční a spolehlivé použití, zaručuje bezproblémový provoz bez deformace pracovních prvků. Úzký ohybový nosník umožňuje zhotovení složitých oplechování. Vhodné zejména pro ohýbání okenních parapetů.

Technické parametry/vybavení:

• - pracovní šířka - 2640 mm
• - max. tloušťka ohýbaného plechu - 0,7 mm (pro Rm<400MPa)
• - vzdálenost mezi nosníky - 85-100 mm
• - šířka ohýbaného nosníku - 20 mm
• - maximální úhel ohybu - 135 stupňů
• - odnímatelné nohy - usnadňují přepravu a nakládání

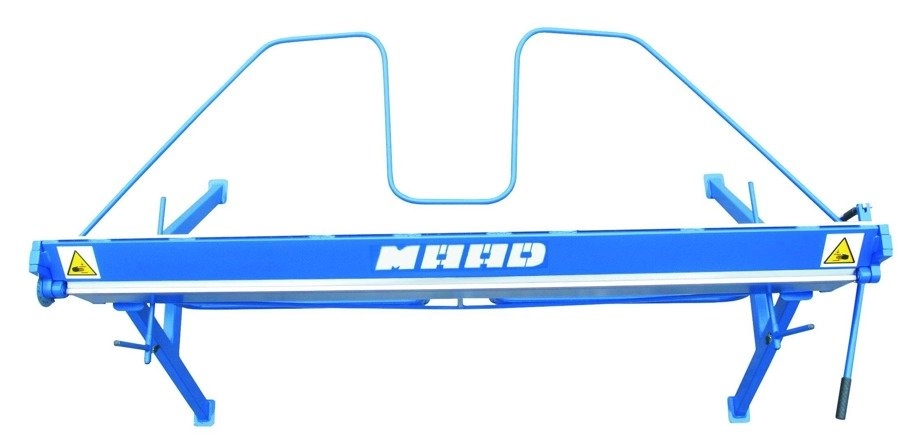

• - překrývající se stojan na zadní straně stroje pro podepření plechu
• - měřidla pro řezání plechů

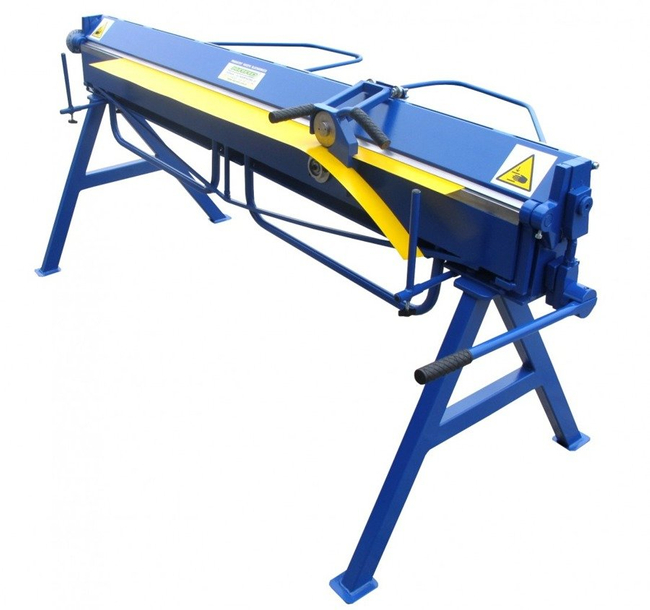

• - válečkové nůžky (volitelné)
• - úhloměr jako standardní vybavení

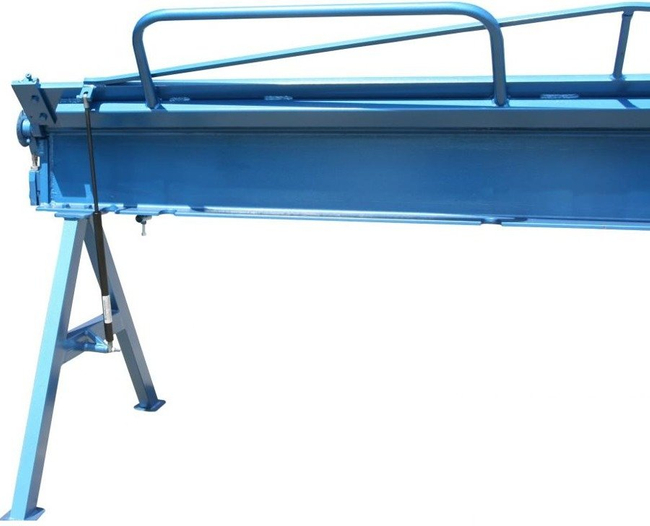

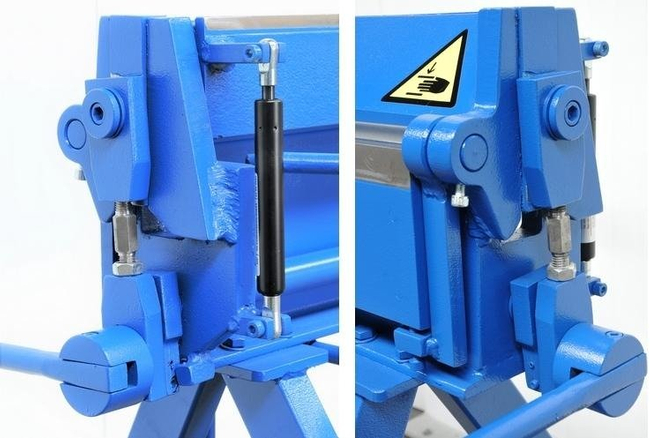

• - plynová láhev pro pomoc při zvedání ohýbaného nosníku
• - plynová láhev pro pomoc při zvedání tlakového nosníku

Rozměry stroje:

• výška - 1 005 mm
• šířka - 2 850 mm
• hloubka - 930 mm

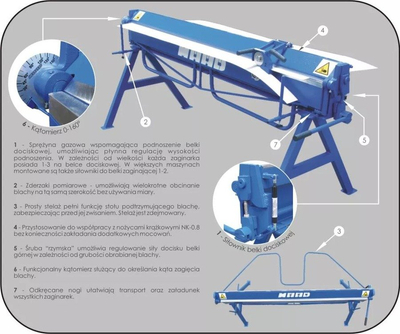

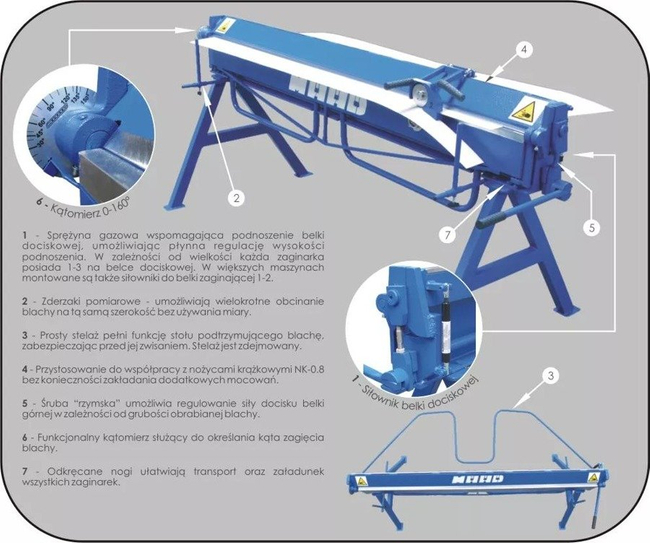

Hlavními pracovními prvky ohýbačky jsou pevné, upínací a ohýbací nosníky.

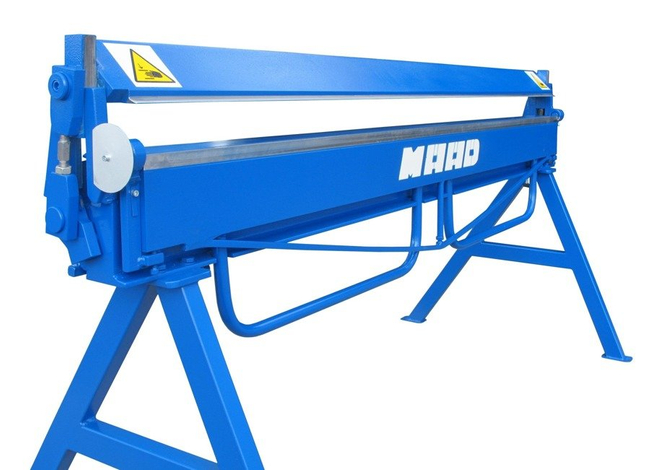

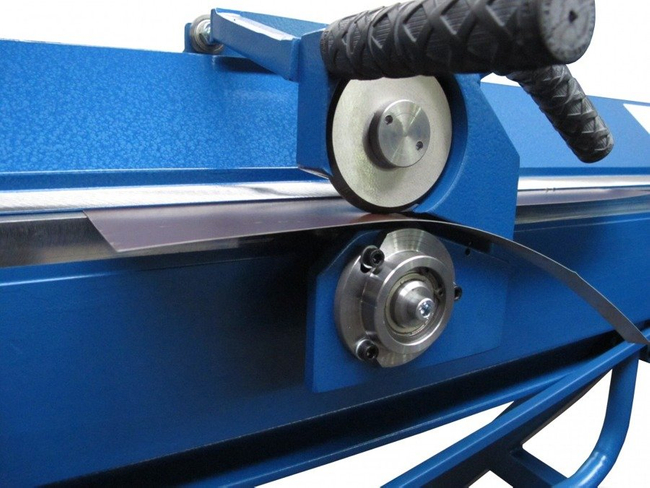

Přítlačný nosník je pohyblivý nosník, který slouží k fixaci plechu v požadované poloze. Zvedá a spouští se pomocí páky. Plynová láhev pomáhá zvyšovat tlakový paprsek. Přítlačný nosník je konstruován tak, aby jeho horní část tvořila vedení pro válečkové nůžky.

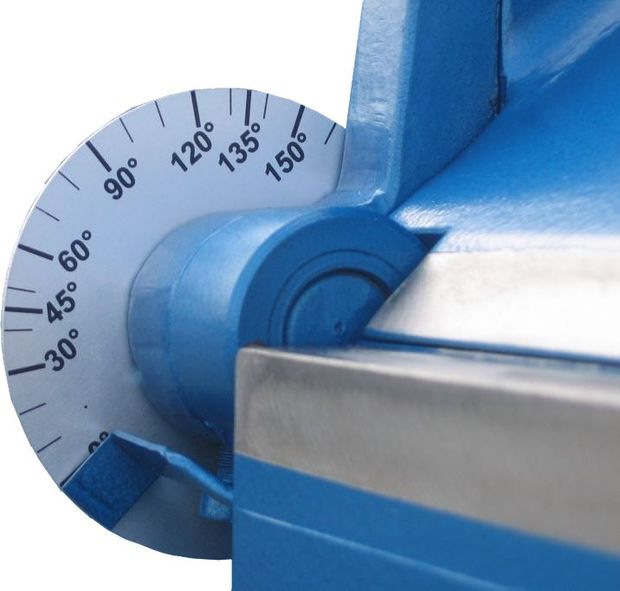

Ohýbání se provádí otáčením ohýbacího nosníku o určitou úhlovou hodnotu pomocí rukojeti. Plynová láhev pomáhá při zvedání ohýbaného nosníku. Úhloměr na levé straně ohýbačky při pohledu zepředu ukazuje aktuální úhel ohybu plechu.

Ohybový nosník je nastavitelný vzhledem k pevnému nosníku. Tento parametr ovlivňuje poloměr ohybu desky a jeho velikost závisí také na tloušťce ohýbané desky.

Pracovní nosníky jsou vybaveny napínáky pro nastavení rovnosti pracovních hran.

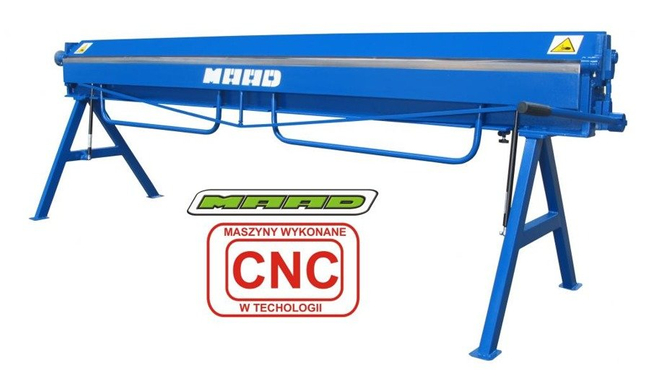

Komponenty ohýbačky jsou vyrobeny na přesných CNC obráběcích strojích.

Ohýbačka je opatřena dvojitou vrstvou vysoce kvalitní barvy - proces lakování probíhá v profesionální, vytápěné a větrané lakovně.
